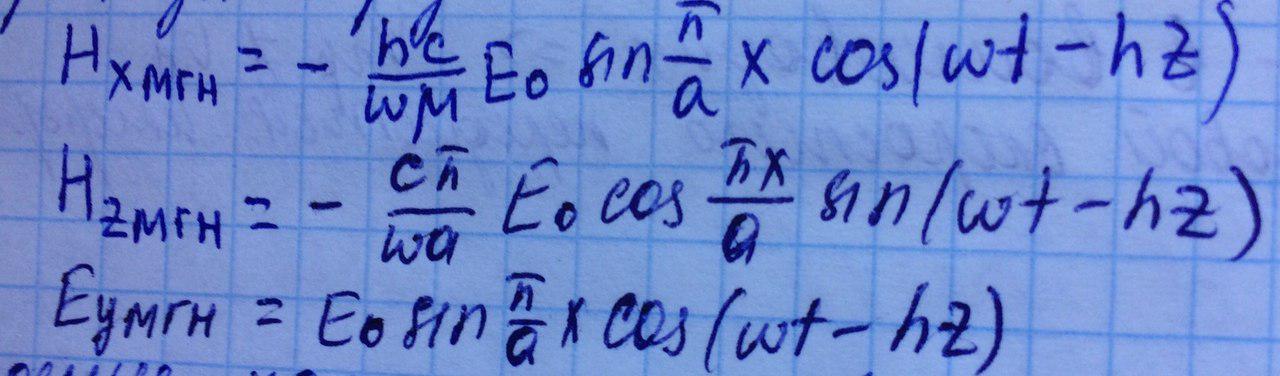

Реальное поле (его линейные значения) будет изменяться со временем, поэтому чтобы нарисовать силовые линии, надо перейти от комплексных амплитуд к линейным значениям (доможить комплексные амплитуды на exp(iwt) и взять реальную часть).

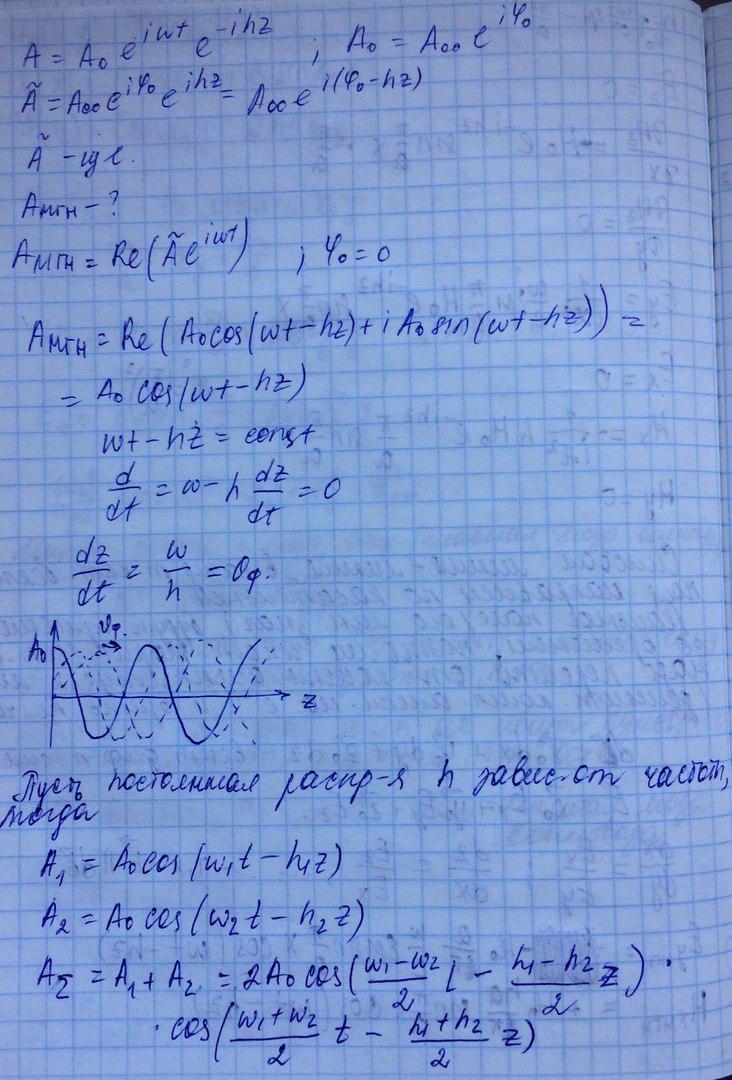

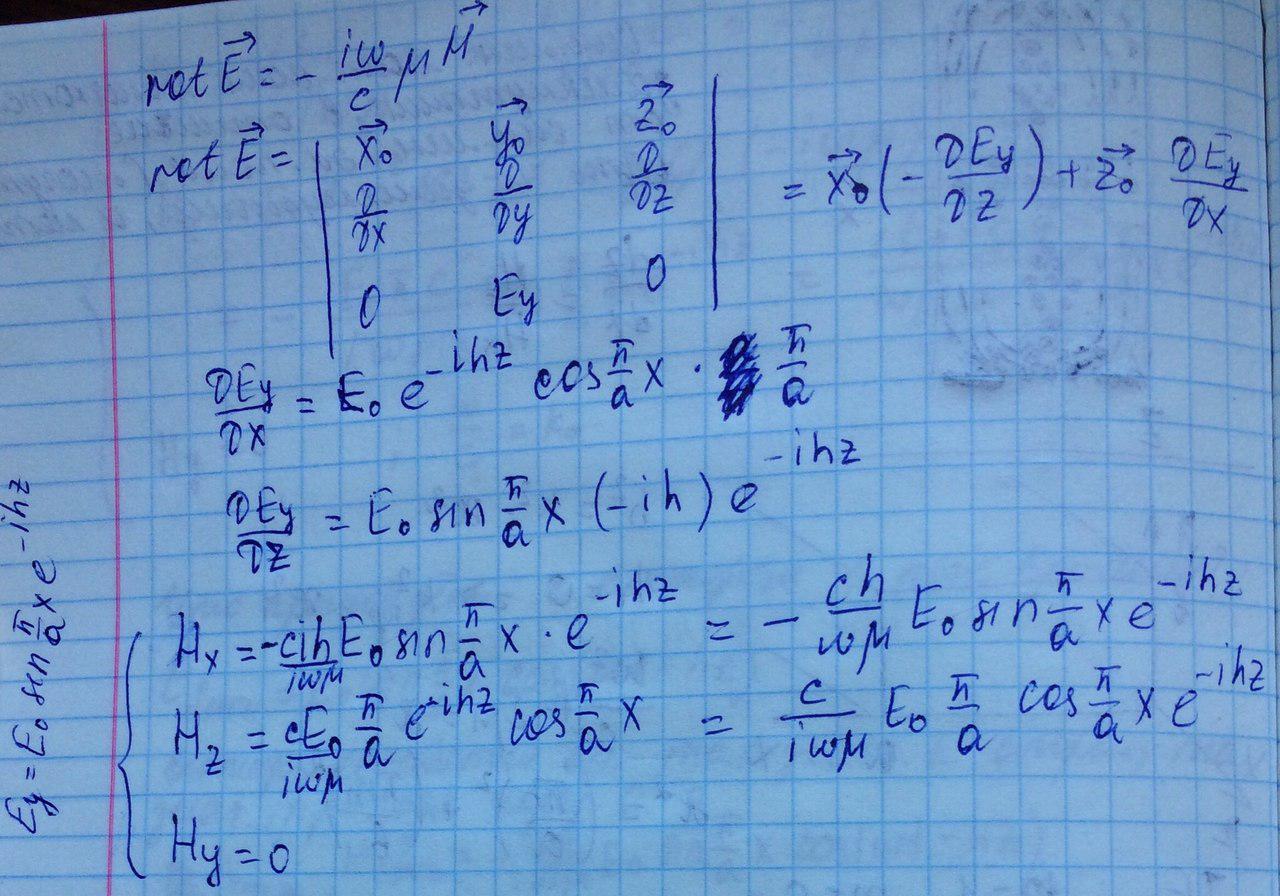

Найдём Амгн:

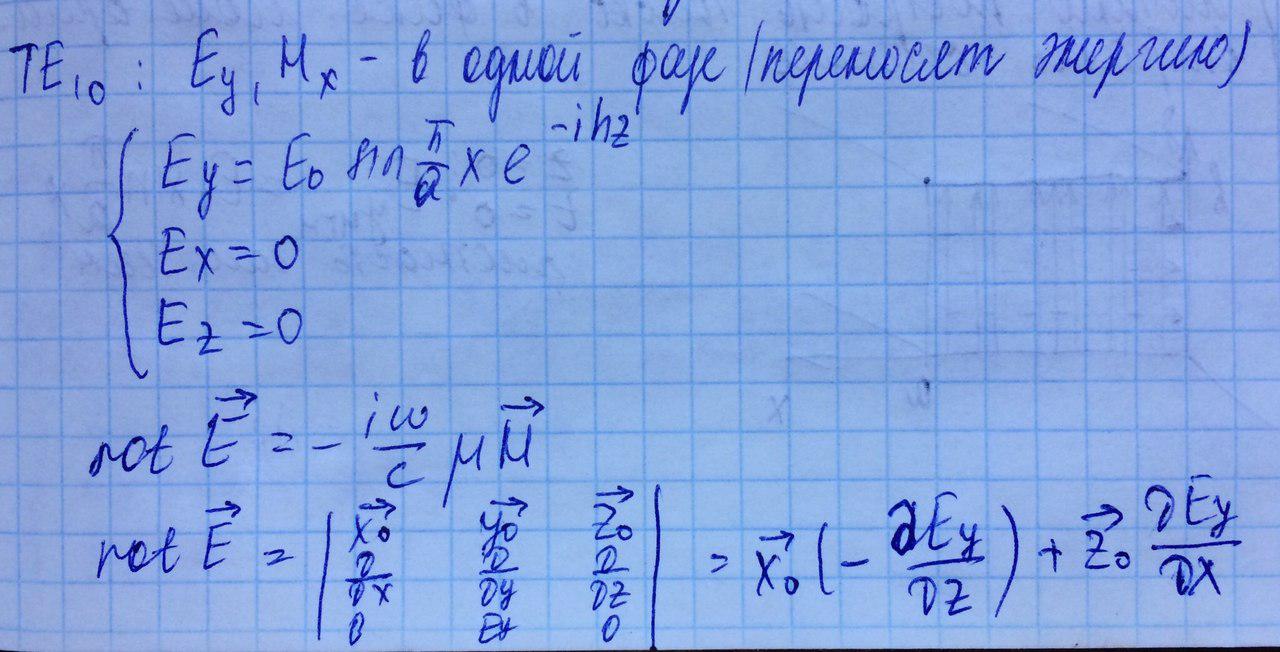

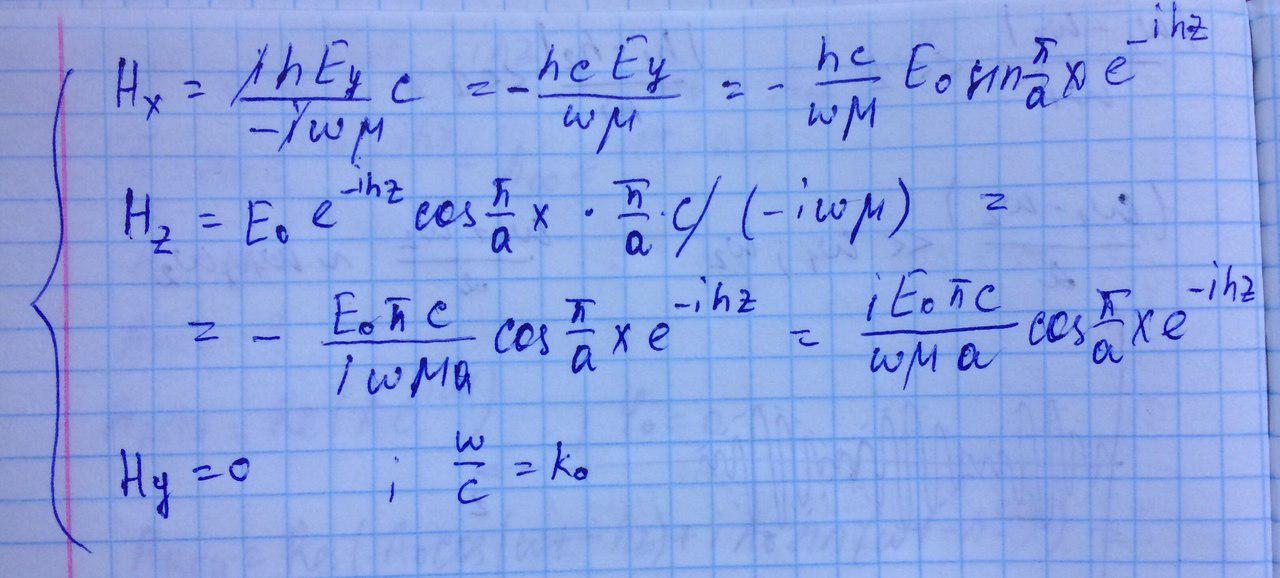

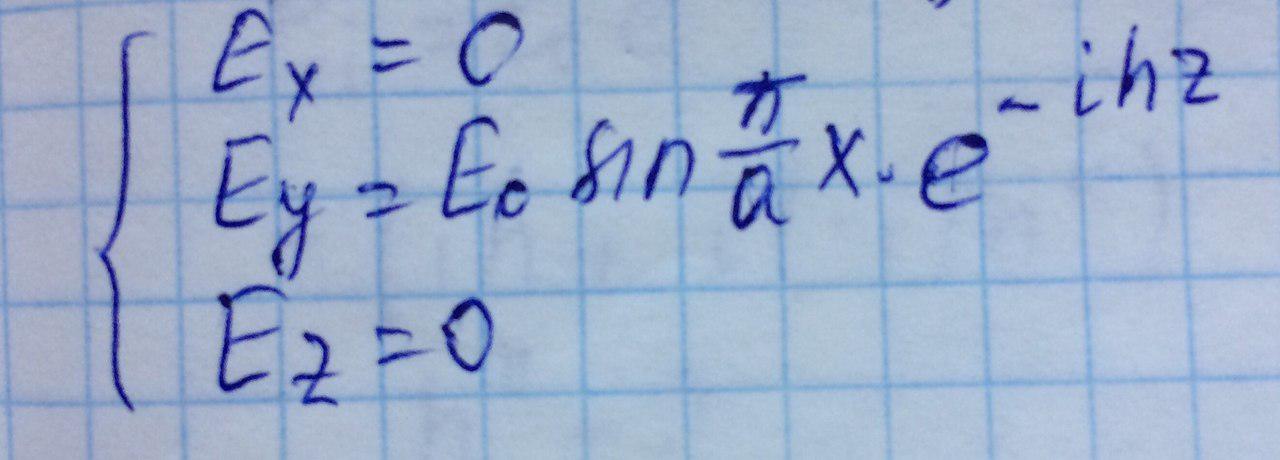

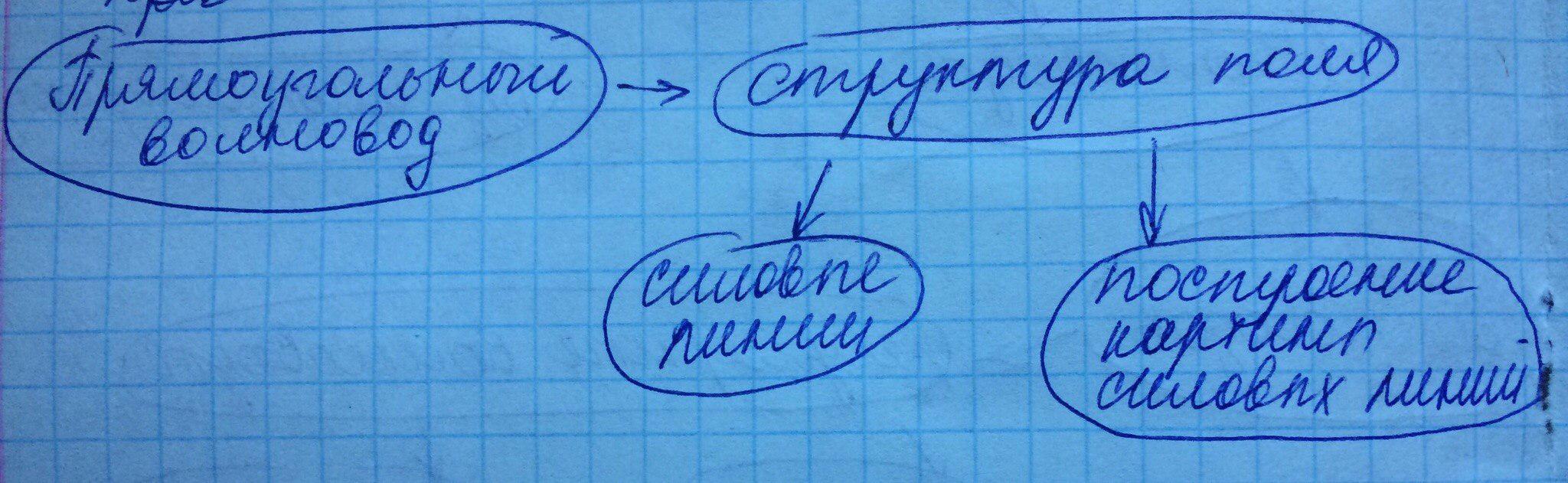

Структура поля

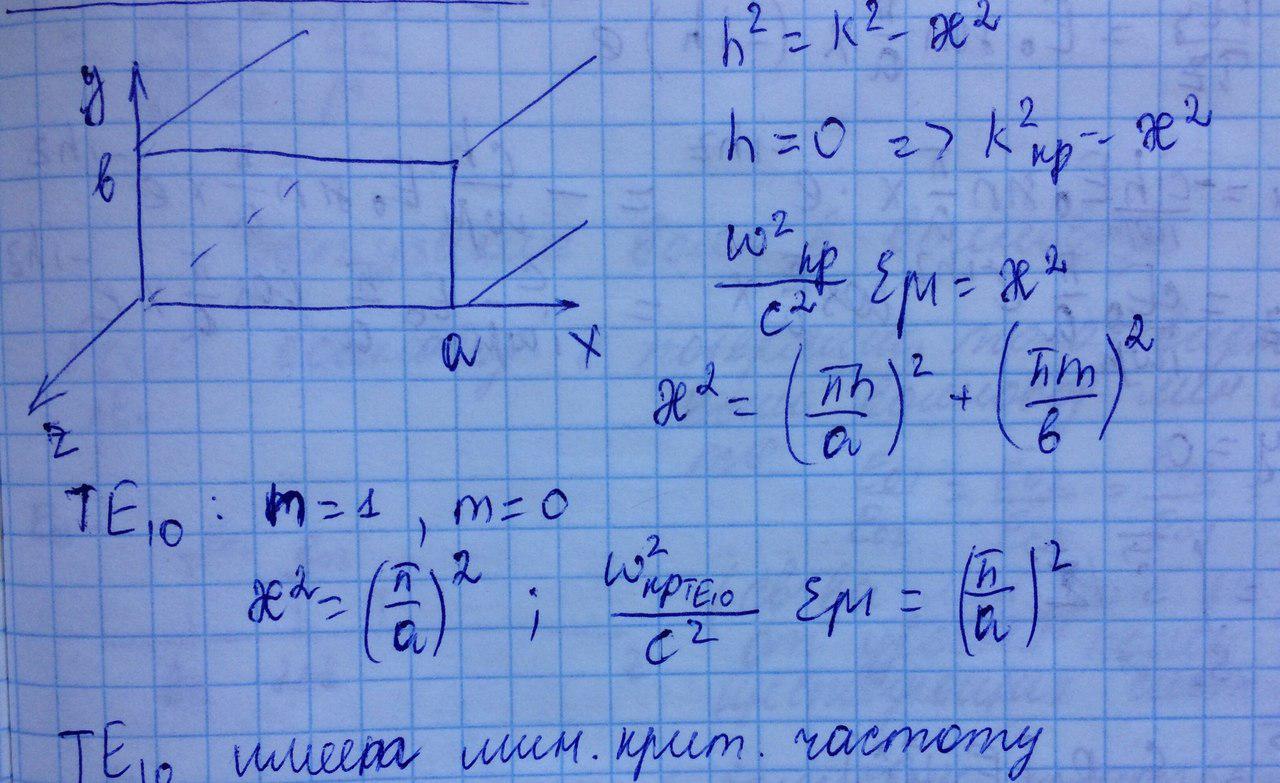

Рассмотрим прямоугольный волновод со стенками a и b.
Вектор с течением времени колеблется от положительного до отрицательного максимального значения, проходя через 0:

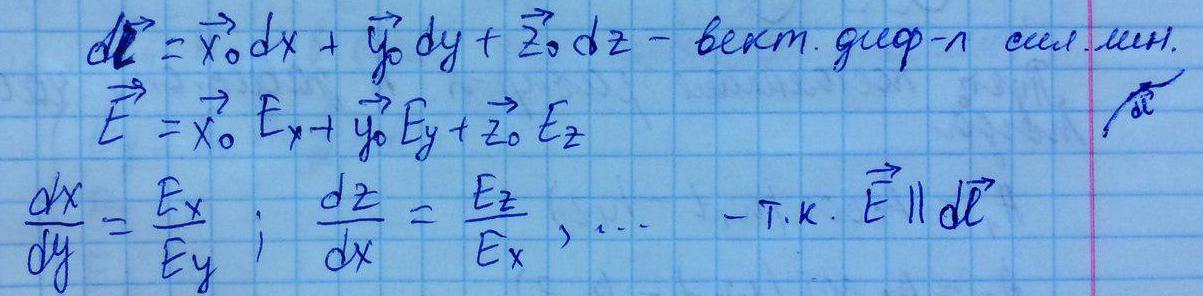

Построение картины силовых линий

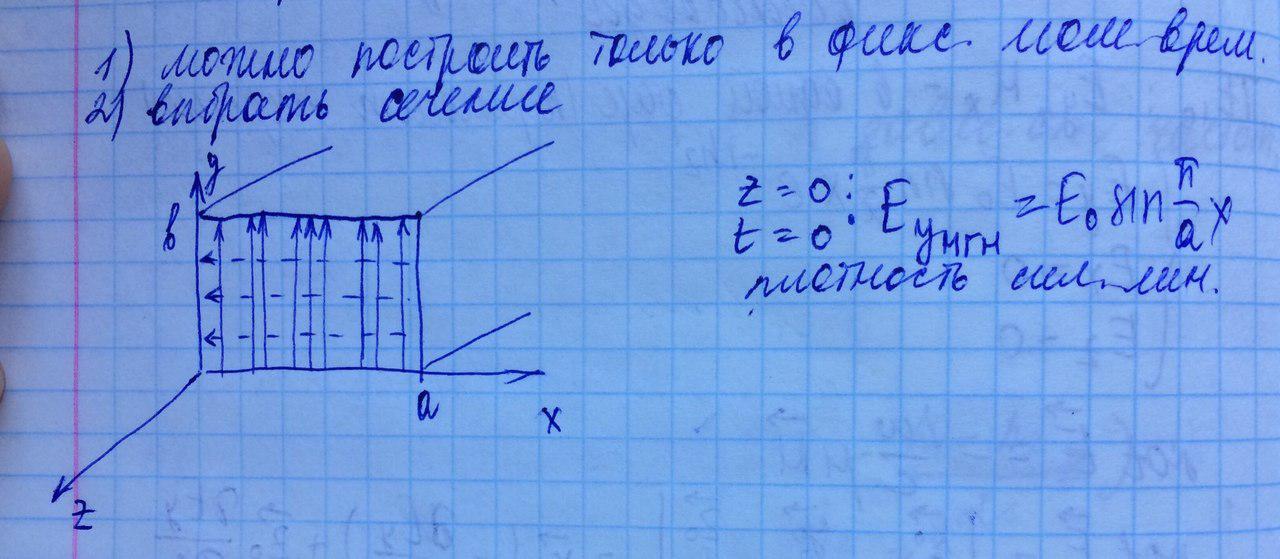

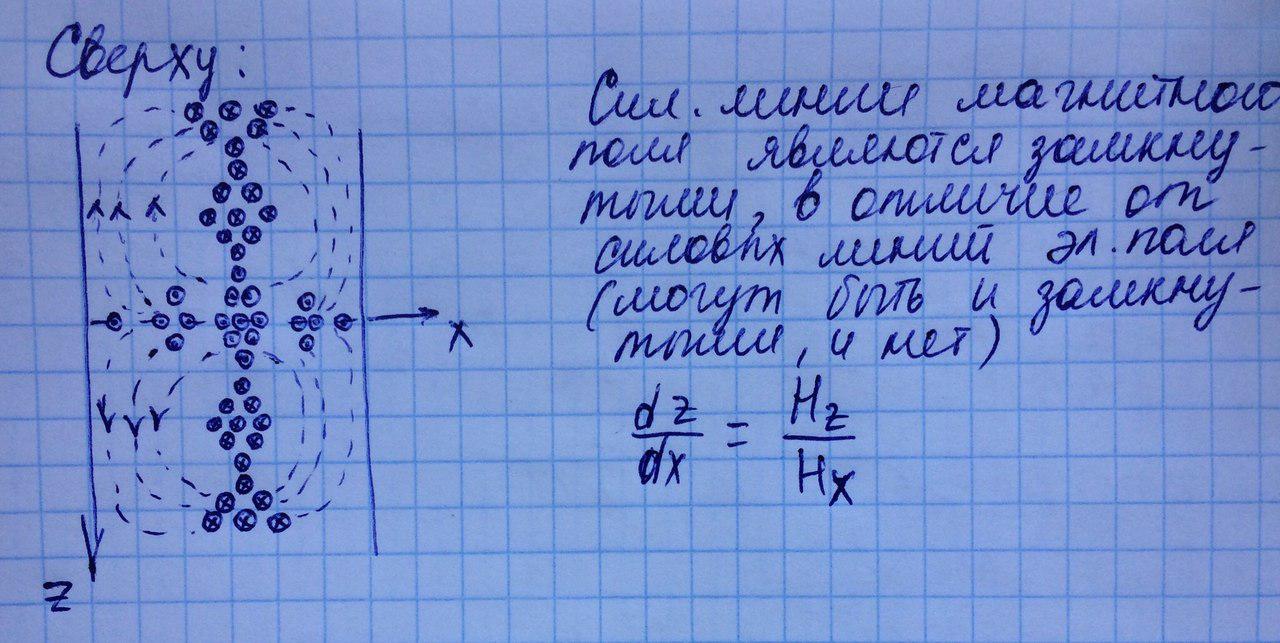

Изобразим данные поля в двух проекциях волновода в момент времени t=0.
  |
     |
