Постановка задачи теории волноводов.
Задача: передать энергию или информацию из точки А в точку В с помощью электромагнитной волны.
При этом существует два основных типа передачи информации:

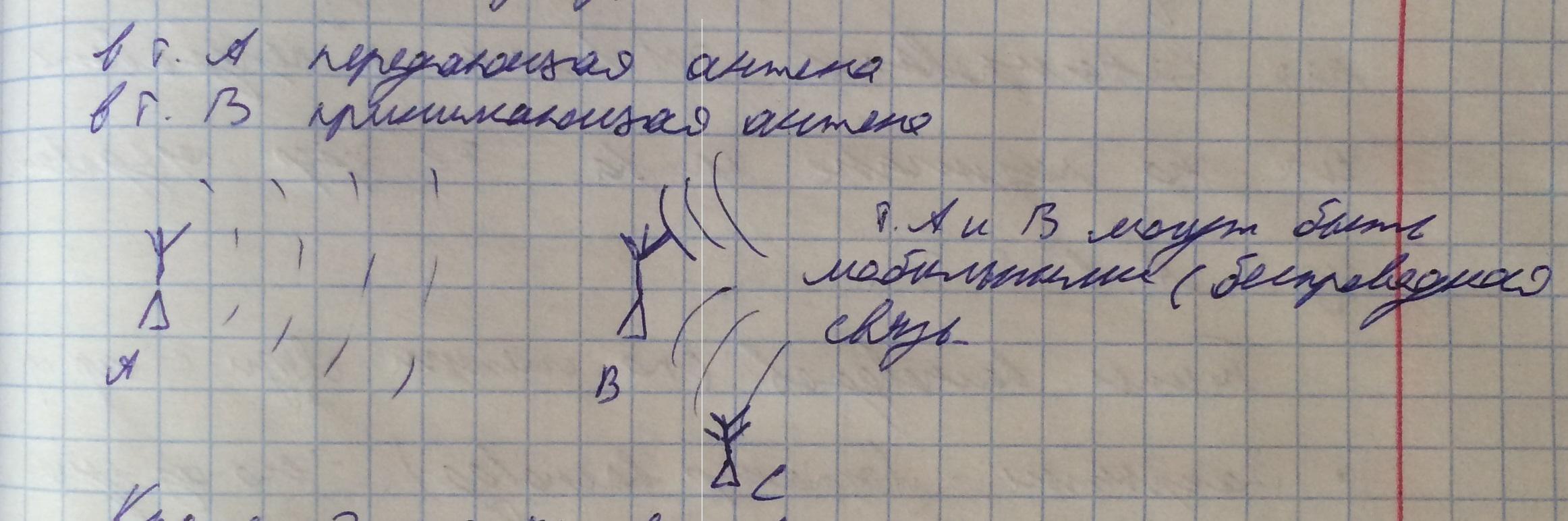

1. Передача в открытом пространстве.
В этом случае на вход приемника могут попасть посторонние шумы. Из-за наличия помех уменьшается скорость передачи основного сигнала. Сигналы сторонних источников приводят к снижению чувствительности принимающей антенны. Так же возможен перехват информации в точке С. Здесь энергия используется неэффективно, большая ее часть рассеивается в пространстве.
2. Волноводная передача.
В этом случае энергия не рассеивается, меньше посторонних шумов, так как используются закрытые линии передачи. Но данный способ достаточно дорогой и не мобильный.
В данном курсе остановимся на волноводной передачи информации.
| |

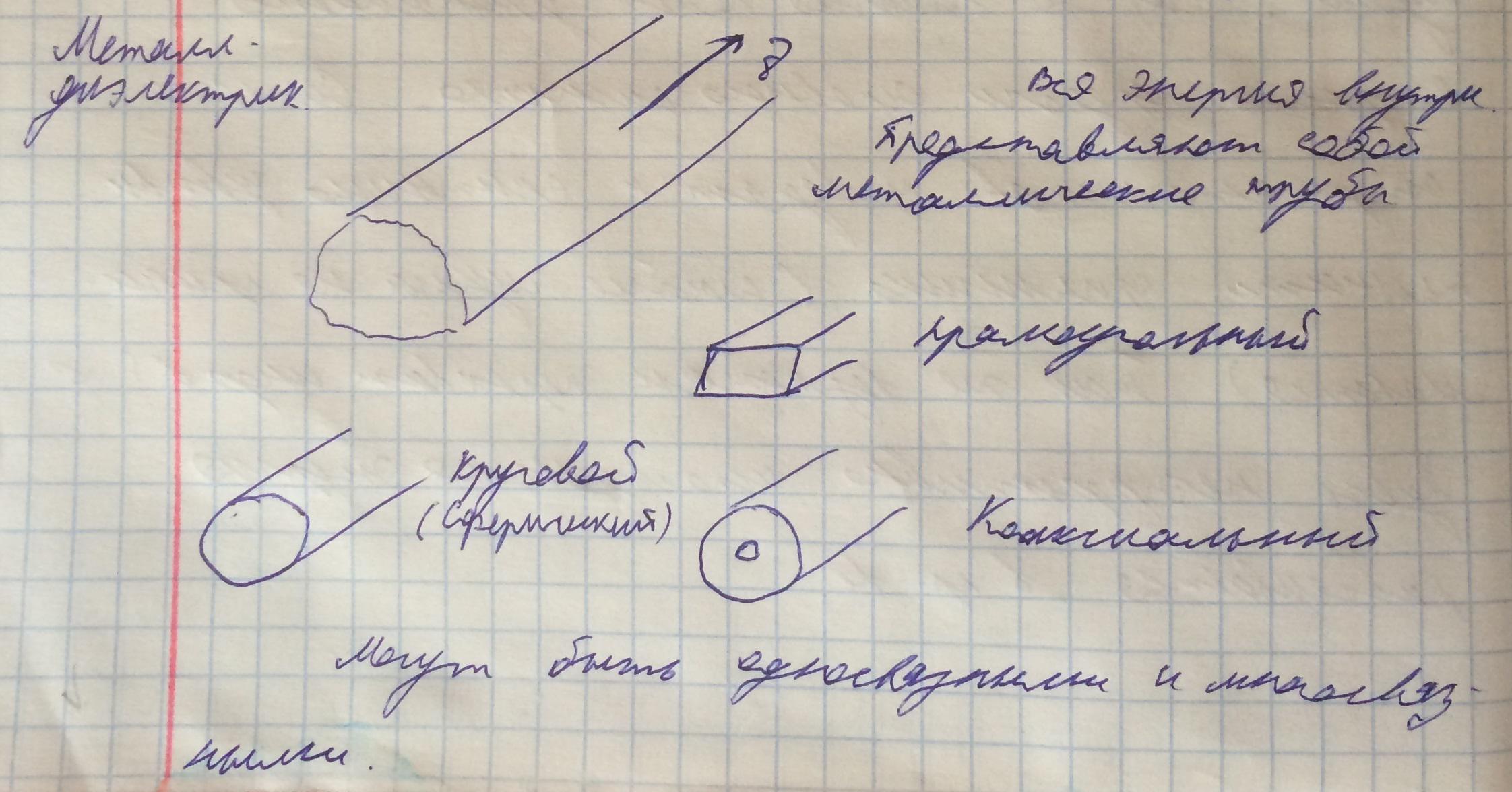

Волновод- металло-диэлектрическая конструкция, способная канорировать электромагнитные волны и эффективно передавать их на различные расстояния.
|
Подробная информация об описании волноводов доступна в интернет ресурсе Wikipedia.
Рассмотрим классификацию волноводов по степени связи с окружающим пространством:
1. Закрытый (экранированный) волновод. Излучение данного волновода не проникает через его стенки.
2. Открытый волновод. Представляет собой диэлектрический проводник, в котором поле наблюдается внутри и снаружи, причем оно экспоненциально спадает по некоторому закону.
Очень широко распространены полосковые линии, которые применяются в СВЧ технике, служащие для передачи энергии и выполняющие роль фильтров и резонаторов.
Волноводы могут наблюдаться и в природе. Например, волновод Земля-ионосфера.
Далее будем работать с регулярными волноводами.
| |
Регулярный волновод - волновод, параметры которого не меняются вдоль оси Z.
|
