Будем работать с волной, бегущей в +z-направлении.
Это волновое сопротивление линии. E_⊥/H_⊥ характеристический импеданс в свободном пространстве.
Оглавление
Будем работать с волной, бегущей в +z-направлении.
Это волновое сопротивление линии. E_⊥/H_⊥ характеристический импеданс в свободном пространстве.
Потребуются вычисления для разностей и сумм экспонент через синус и косинус.
Должно получиться следующее выражение, известное как формула пересчета импедансов:

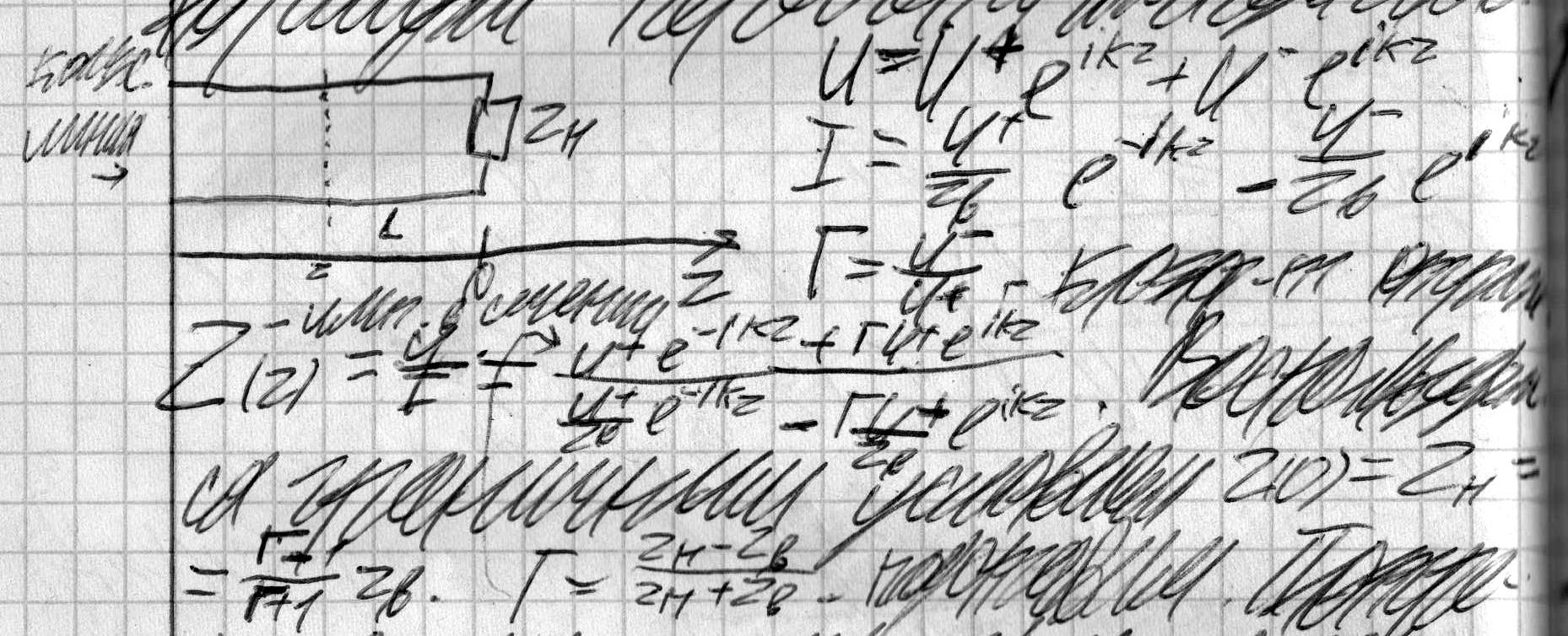

Они исследуются при разных импедансах нагрузки.
Zн=Zв, Г=0, Z(l)=Zв. Это режим с падающей и отраженной волнами - режим смешанных волн.

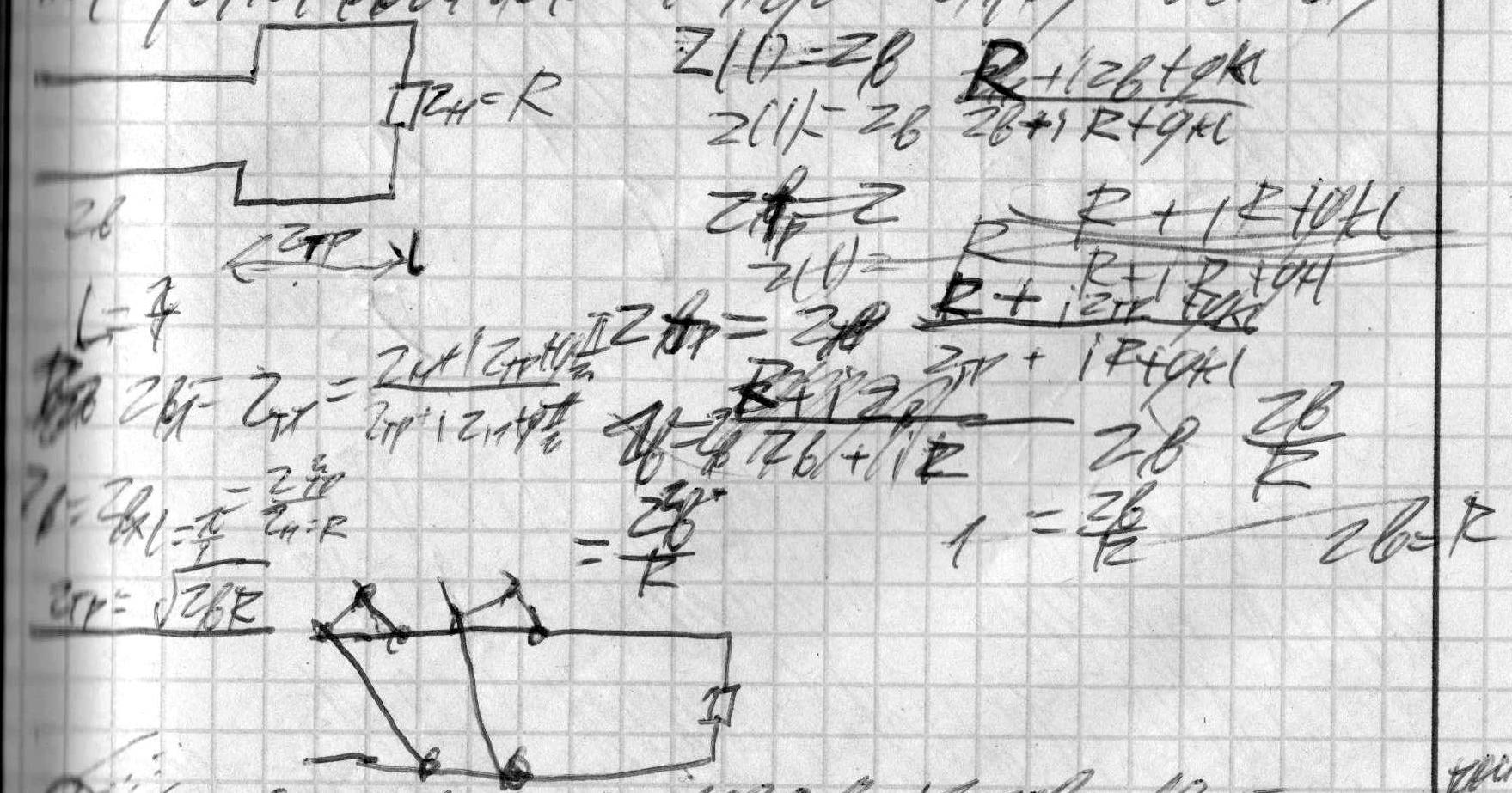

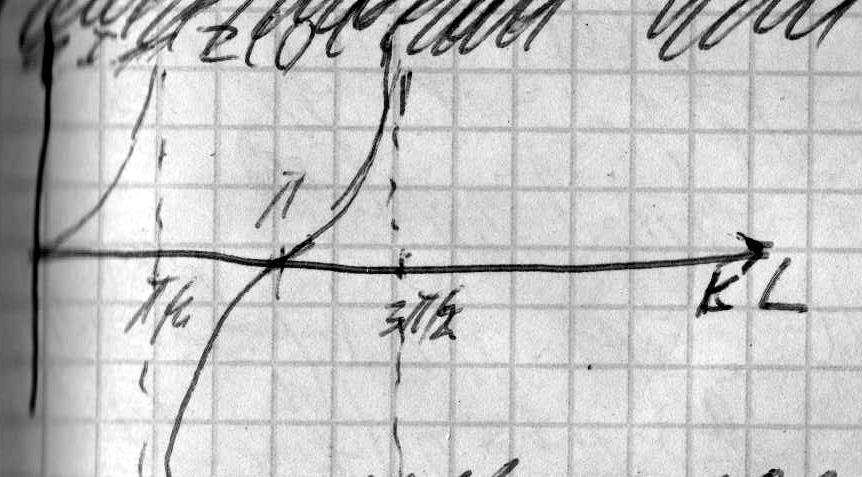

Zн=0; Z(l)=Zв i tg kl; Г=-1. Закороченная линия позволяет получать реактивный импеданс
Z нагрузки равно бесконечности, Г=1, Z(l)=-iZв ctgkl.
