| | Затухание колебаний в резонаторах.Постоянная затухания для моды TE101. |
Затухание колебаний в резонаторах
Потери в среде
Рассмотрим прямоугольный резонатор.

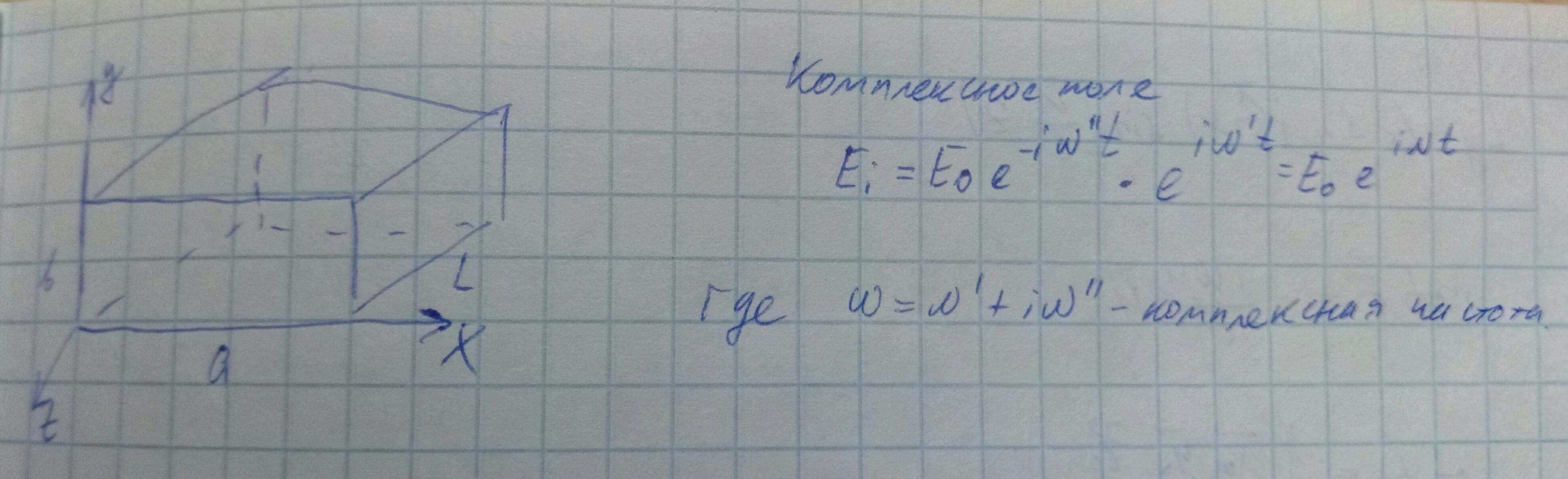

Рассмотрим резонатор с потерями, но на тех же модах что и без потерь.

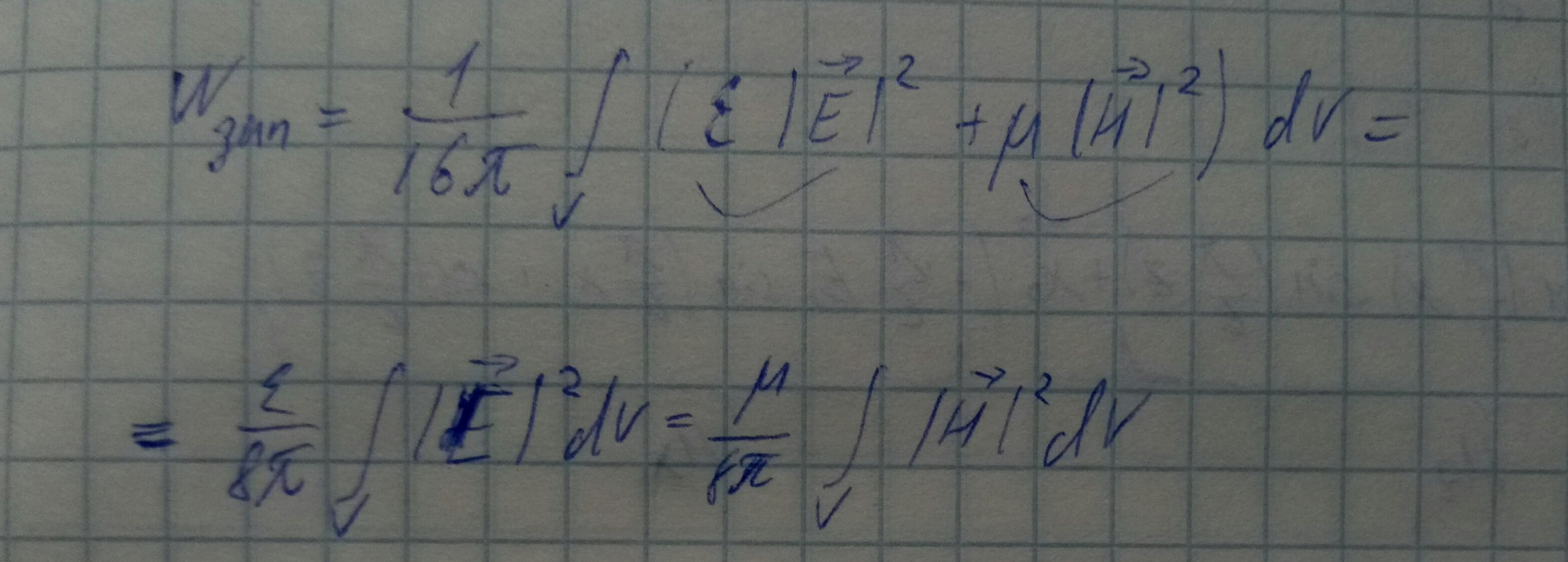

Запасенную энергию можно представить в виде суммы запасенных электрических и магнитных полей.
То есть запасенную энергию можно вычислить через комплексные амплитуды магнитного и электрического полей.

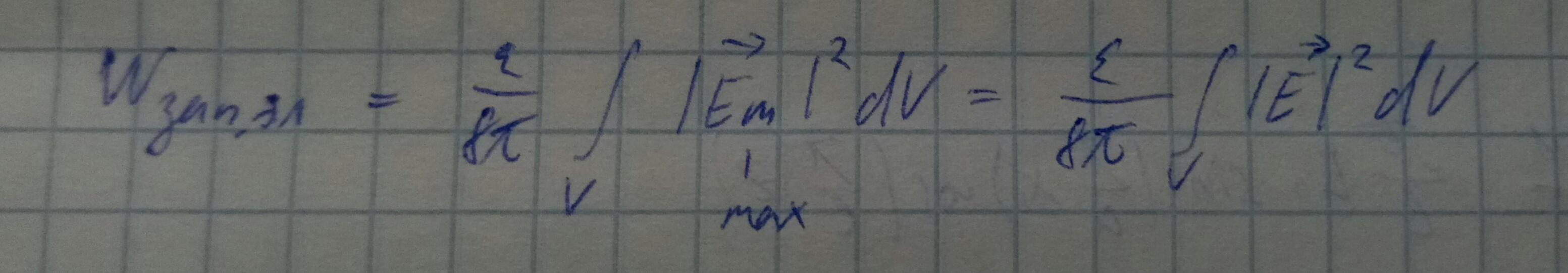

Выражение для запасенной энергии запишем в виде:
Справедливы выражения:

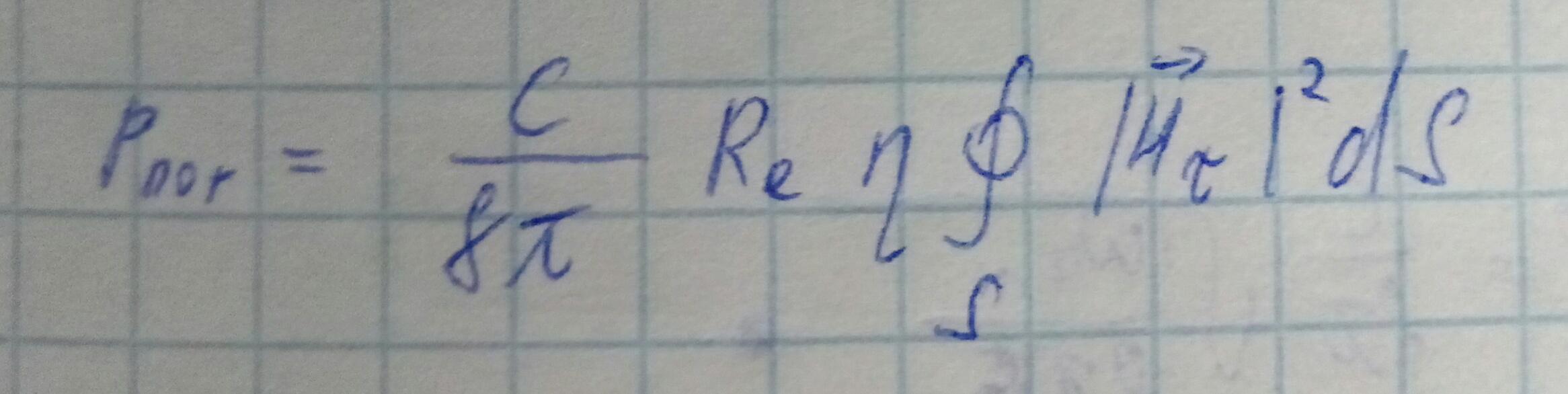

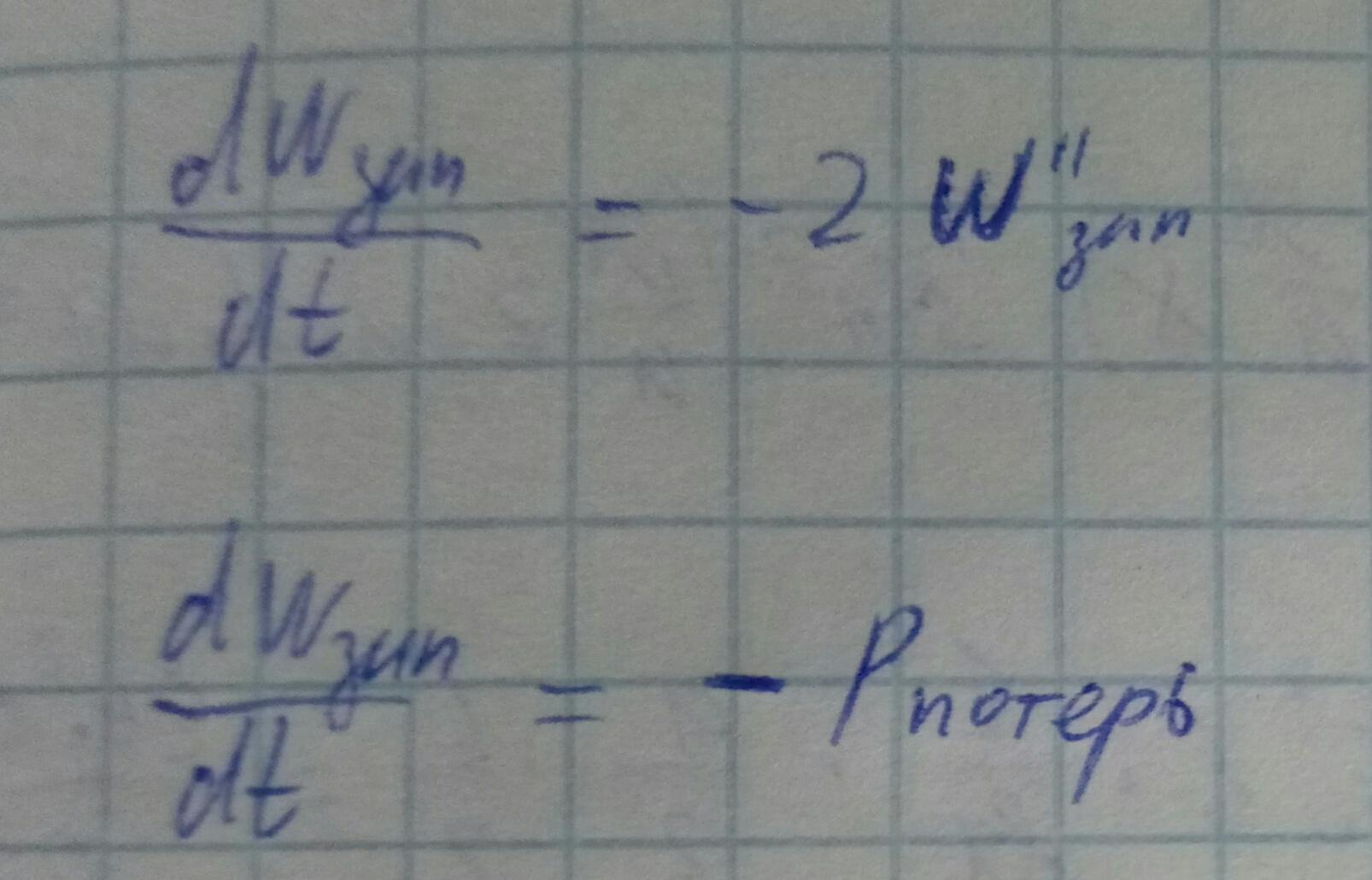

| | Мощность потерть — убыль энергии в резонаторе за единицу времени есть мощность потерь в стенку. |
Определим декремент затухания для моды TE101 резонатора с размерами a*b*c, у которого торцевые стенки не идеально проводящие с заданной проводимостью.
Для начала определим поля моды типа TE101.

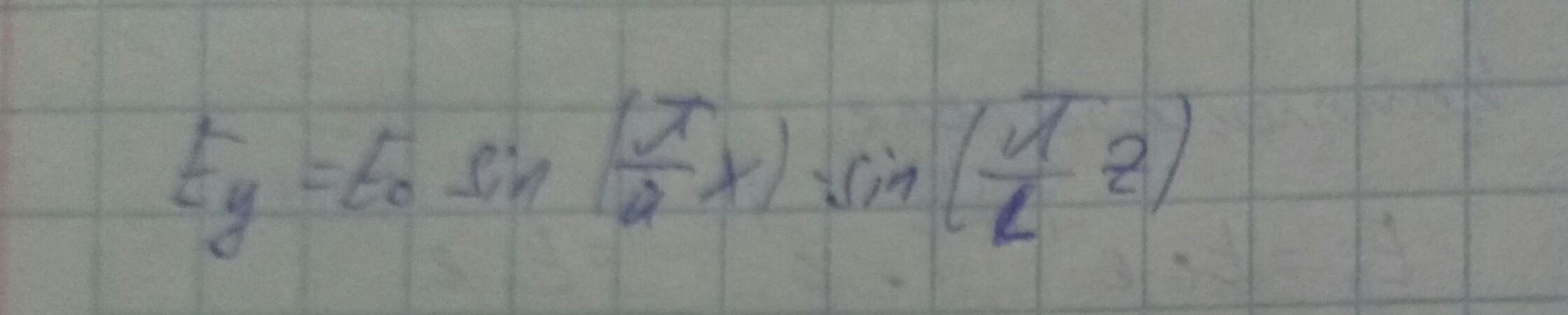

Запишем компоненту Ey для данной моды:

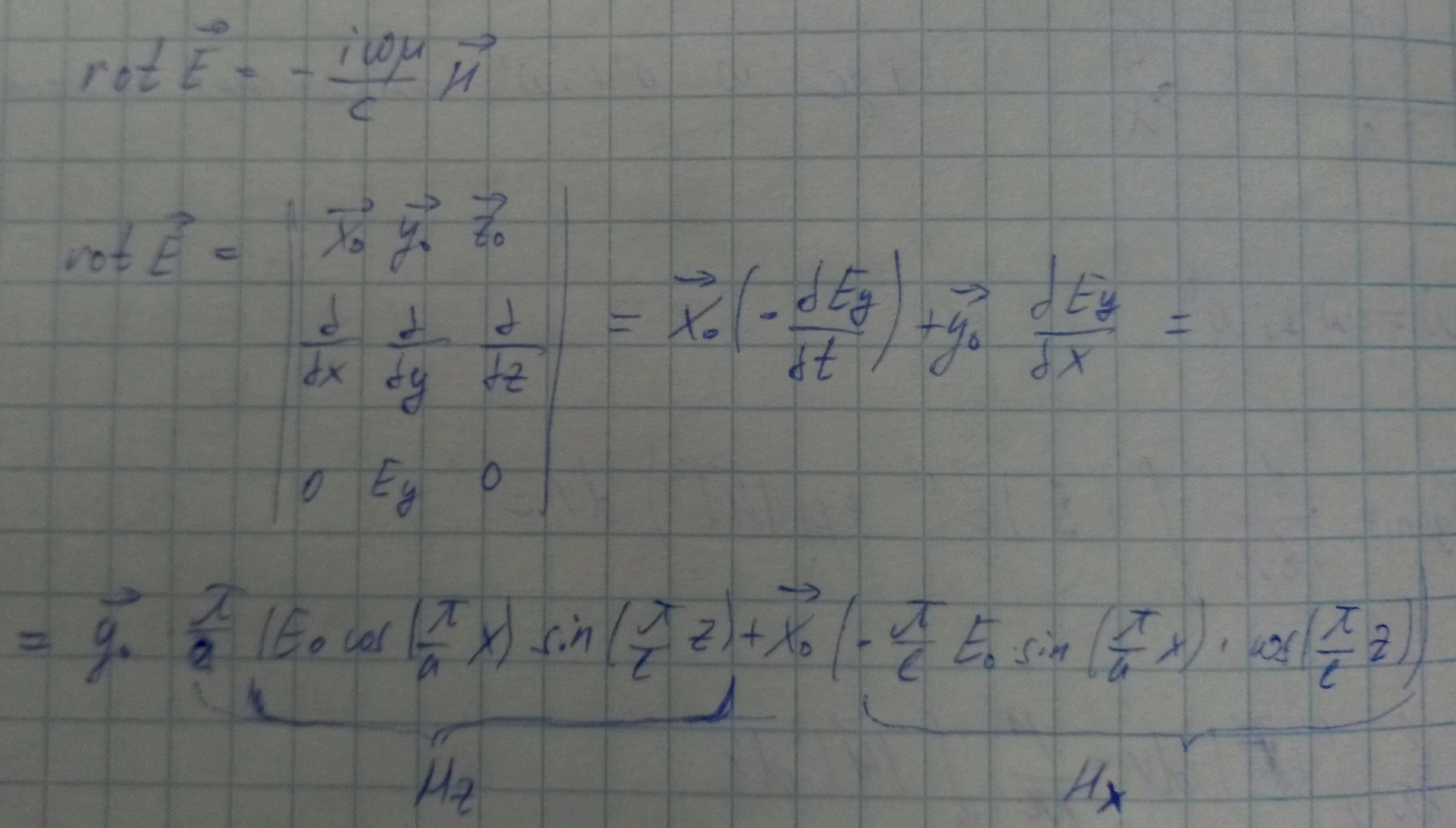

Рассмотрим закон Фарадея и распишем ротом электрического поля:
Компоненты магнтного поля:

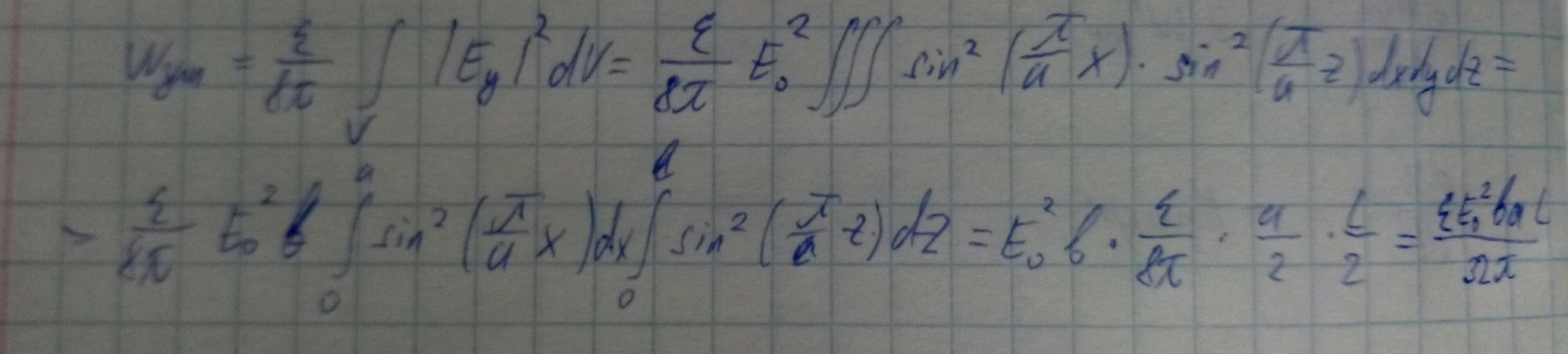

Рассчитаем запасенную энергию в данном резонаторе:

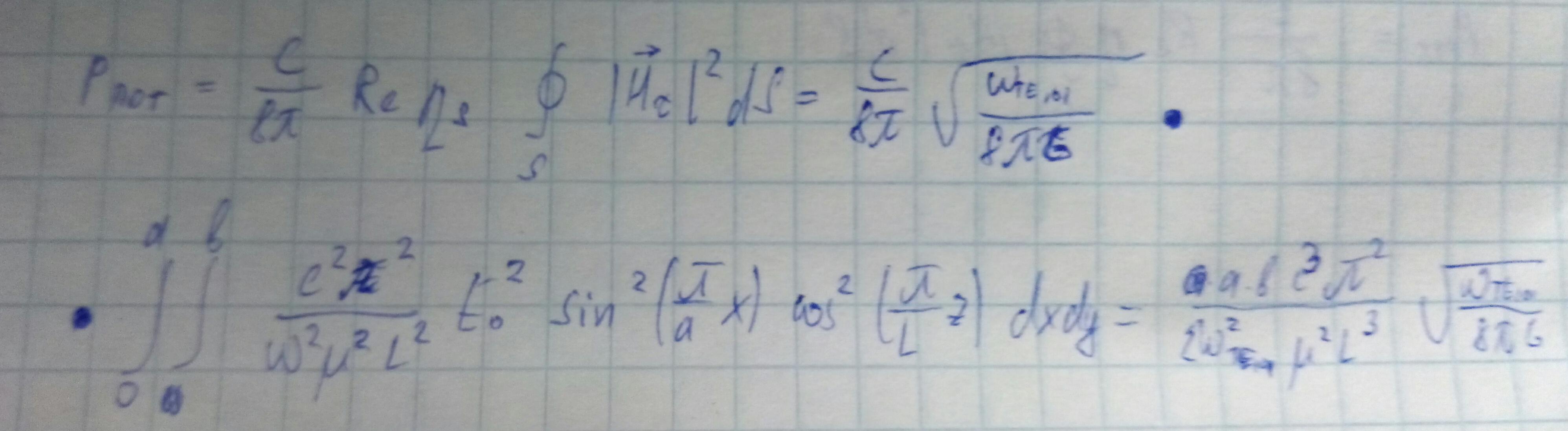

Теперь определим потерянную мощность:
