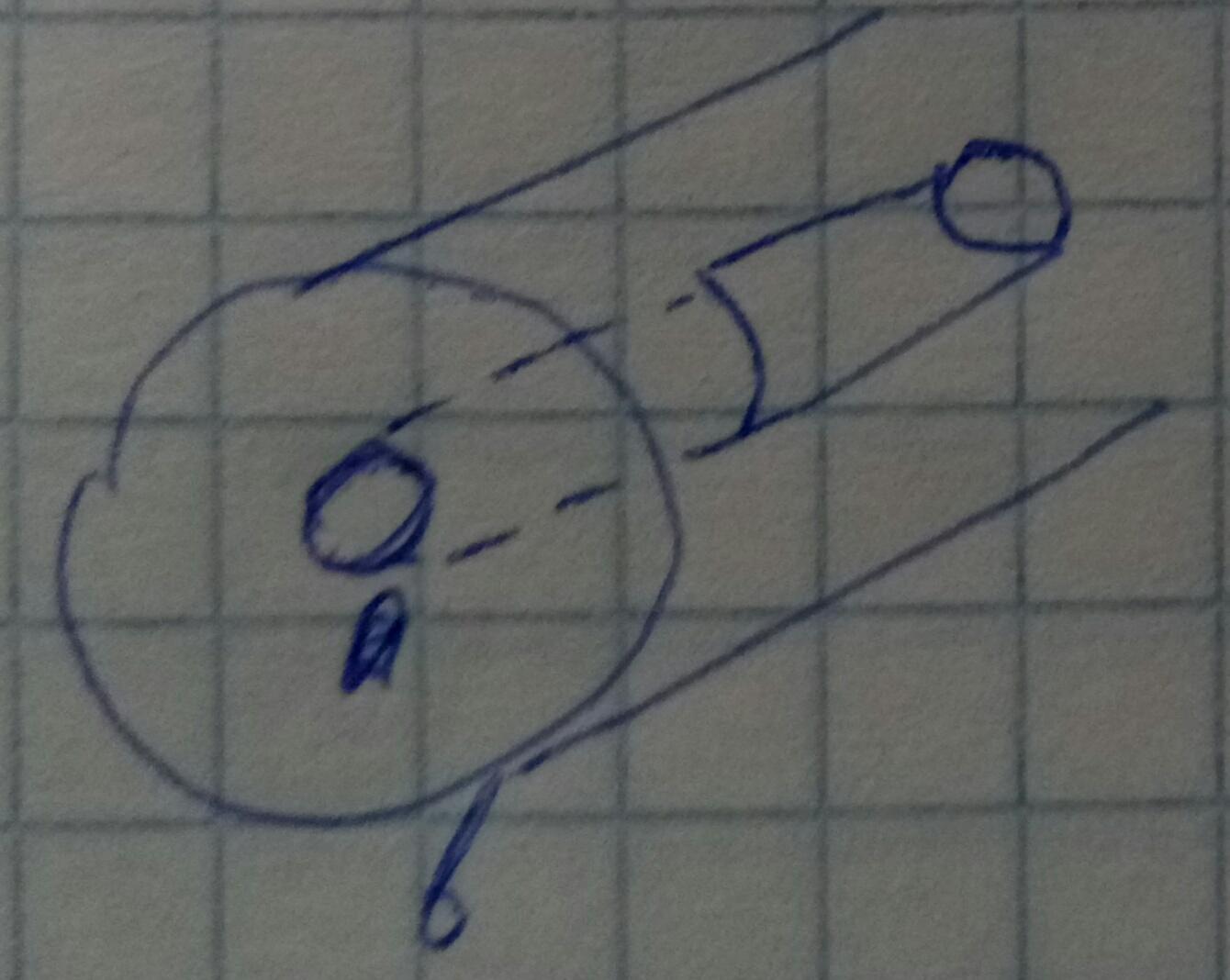

Коаксиальная линия и её поля.

Найдем поля в коаксиальном волноводе, с учетом того, что стенки идеально проводящие.

TEM-волна:

  1. Распространяется без дисперии.
  2. Критическая частота очень мала.

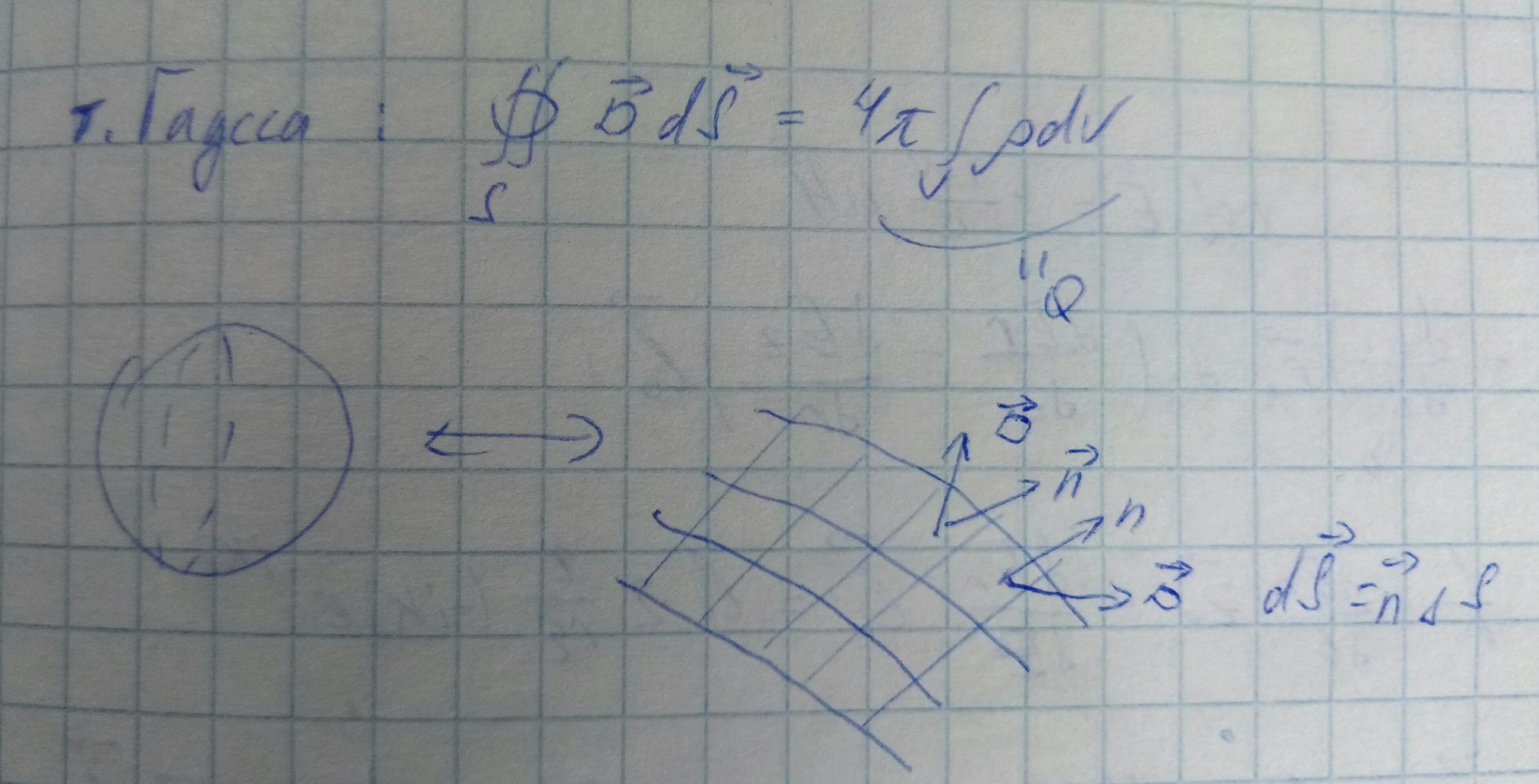

Ищем статическое электрическое поле, для этого воспользуемся теоремой Гаусса.

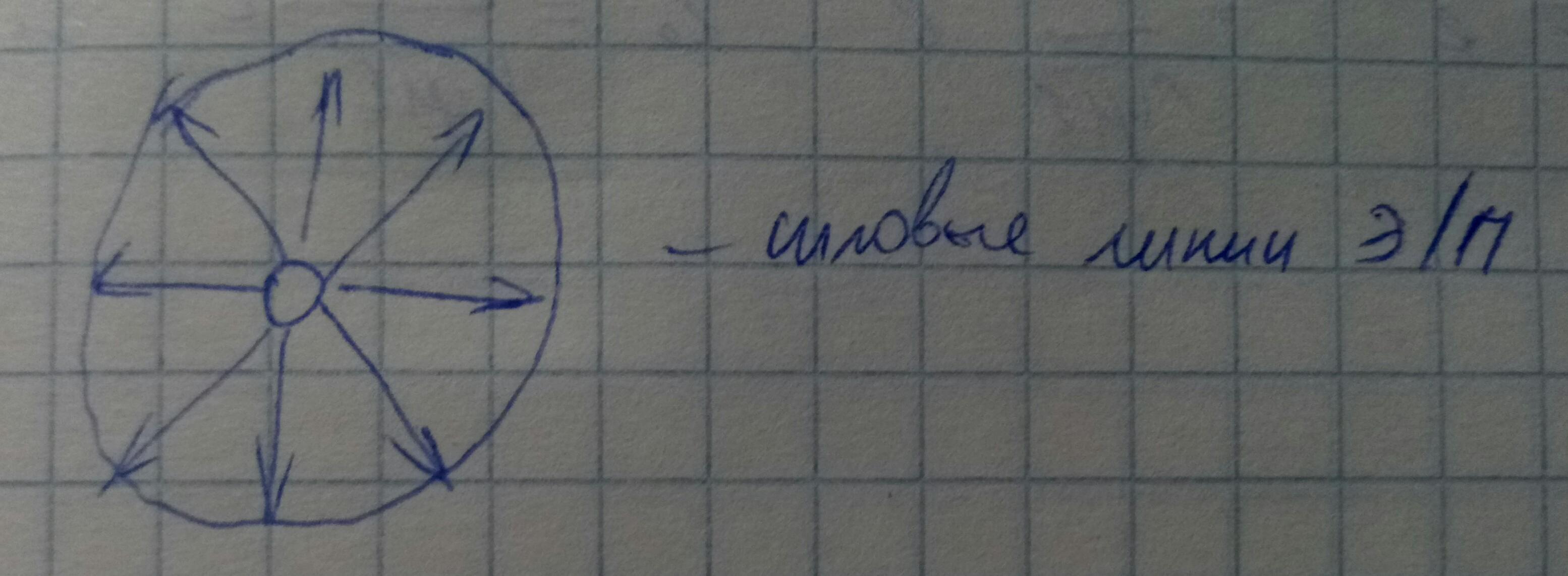

Для того, чтобы найти поле по теореме Гаусса, необходимо предположить структуру поля. В данном волноводе электрическое поле радиально и симметрично.

Так как в теореме Гаусса интеграл берется по произвольной замкнутой поверхности, то выберем циллиндричскую поверхность, радиусом r: a<r<b

Интеграл по поверхности замкнутый, разбивается на 3: боковая поверхность и торцевые поверхности.

Интенрал по торцевым поверхностям 0, т.к. противоположнонаправлены.

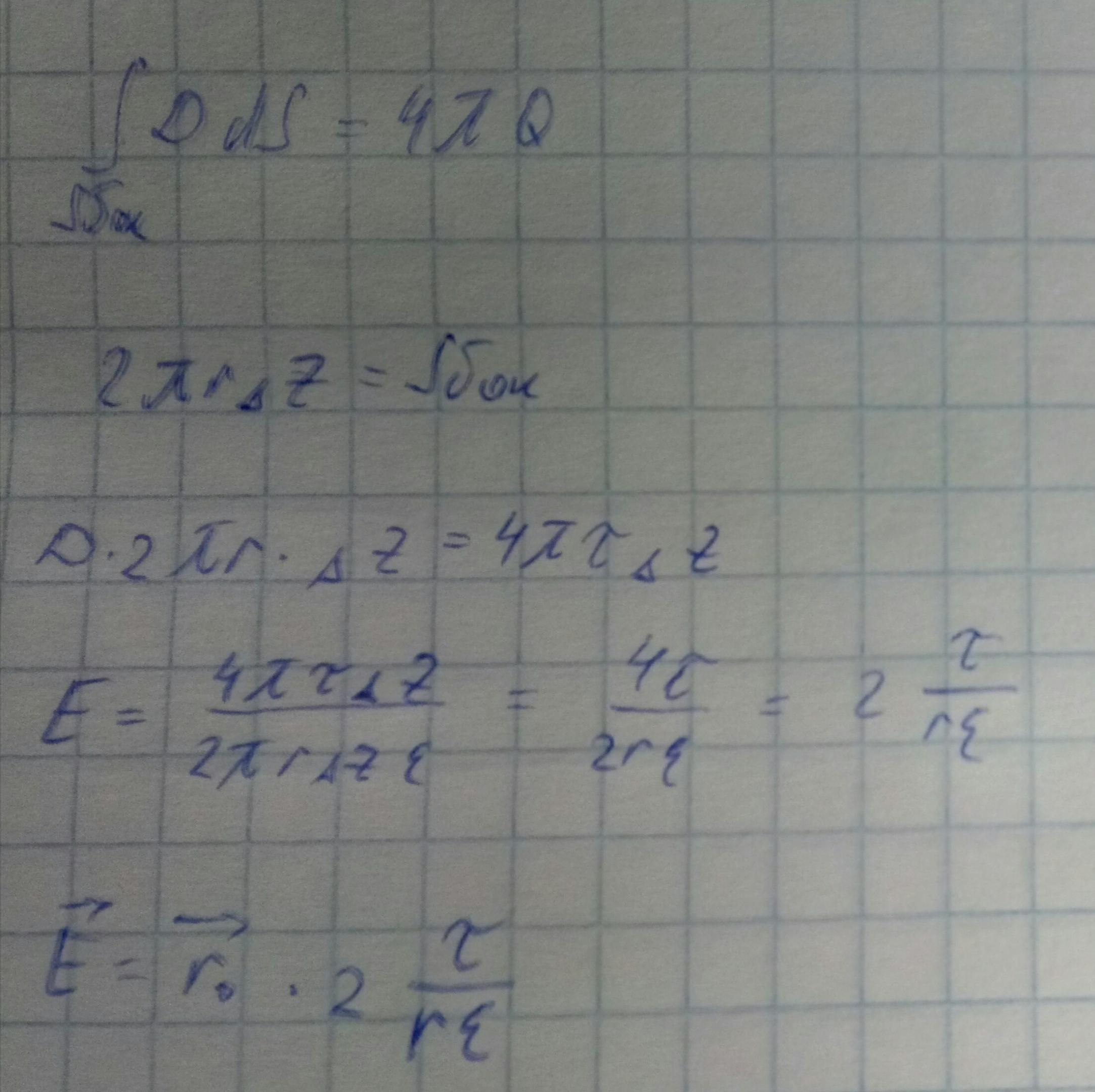

Тогда:

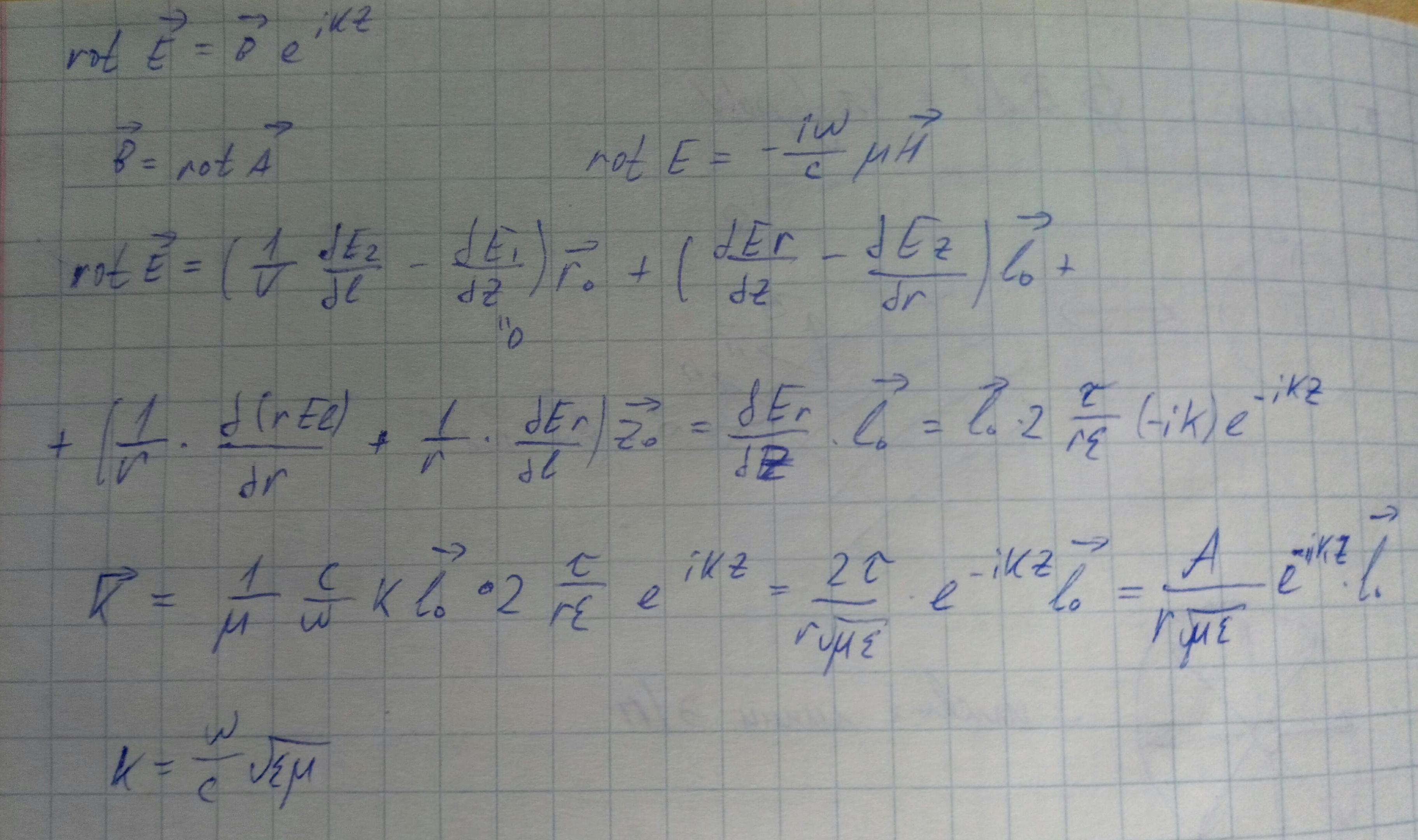

Переход от статистики:
