Поперечные компоненты поля для волны типа TE10. Выражения для мгновенных значений всех компонент полей, построение силовых линий.

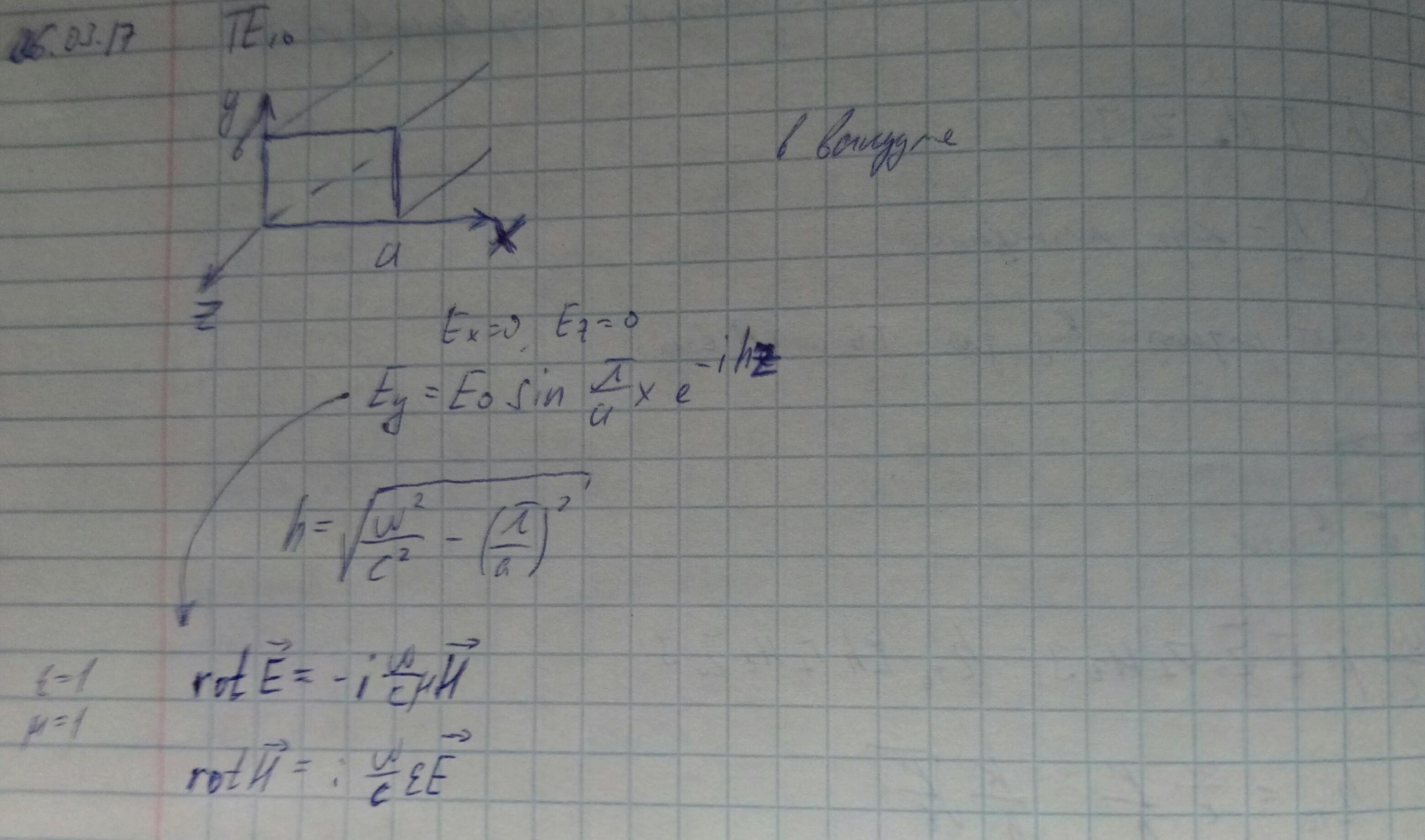

Находим поперечные компоненты поля для волны типа TE10. Для этого рассмотрим прямоугольный волновод со стенками a и b.


Диэлектрическая и магнитная постоянные равны 1.

Подставляем Ey в ротор от вектора E.Запишем выражения для мгновенных значений всех компонент полей.

Нарисуем силовые линии. Для этого необходимо перейти от комплексных амплитуд к мгновенным значениям полей и выбрать фиксированный момент времени, для которого строим картину силовых линий.

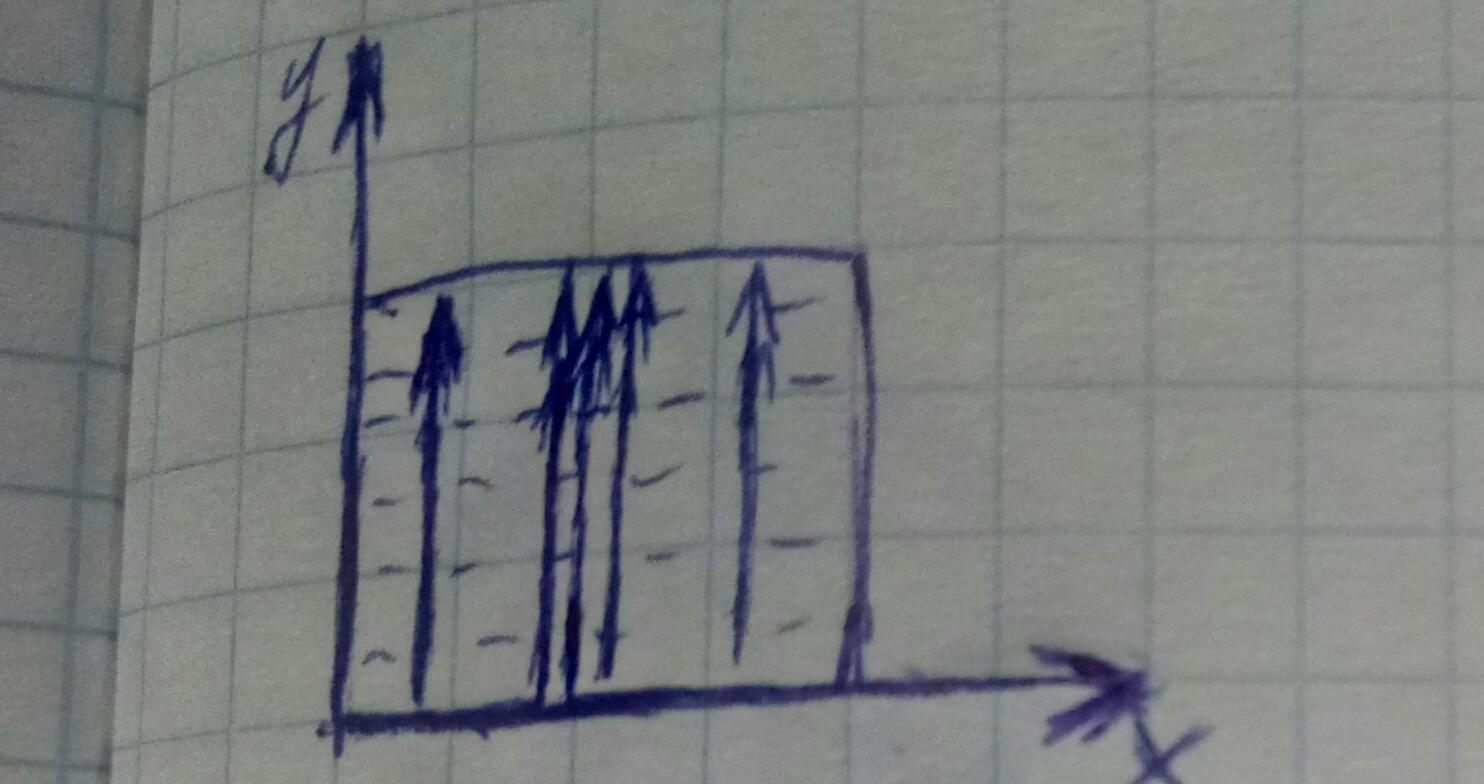

E рисуют сплошной линией, H — пунктирной.
Hx исчезает у стенок

Вид сверху






Задача
Дана волна типа TE10, у которого известна мощность, переносимая через поперечное сечение волновода.
Требуется найти величину E0.
Решение:
