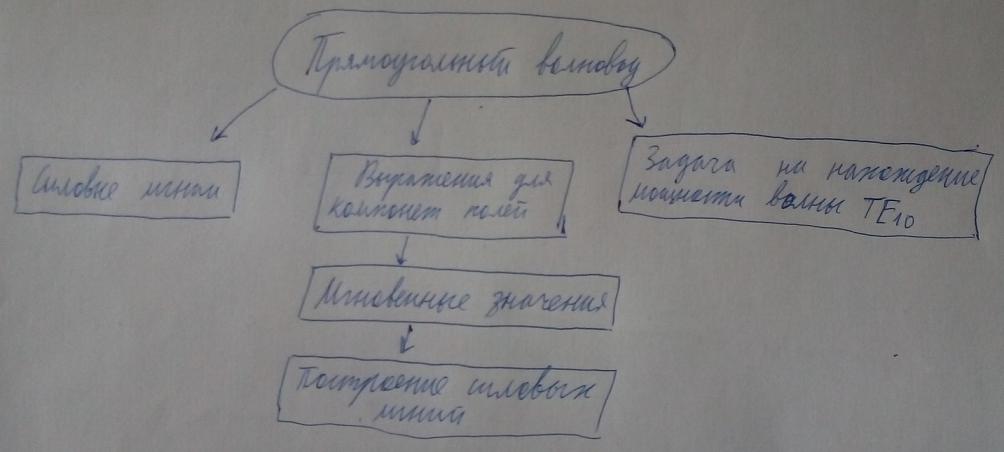

Чтобы построить картины силовых линий нужно перейти от комплексных амплитуд к мгновенным значениям полей и выбрать фиксированный момент времени, для которого будет построено изображение.

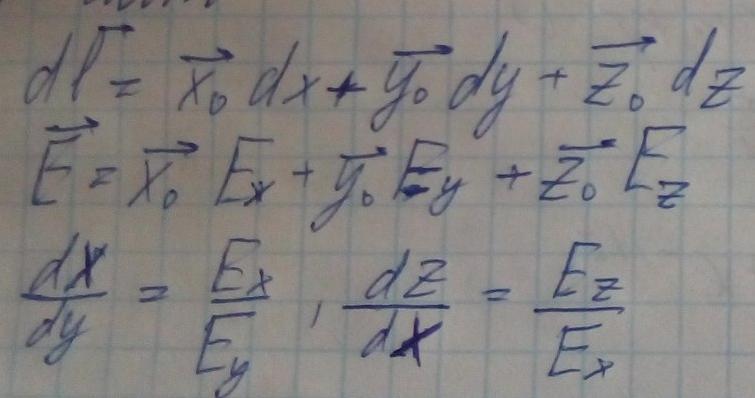

Для этого введем dl - дифференциал длины силовой линии.

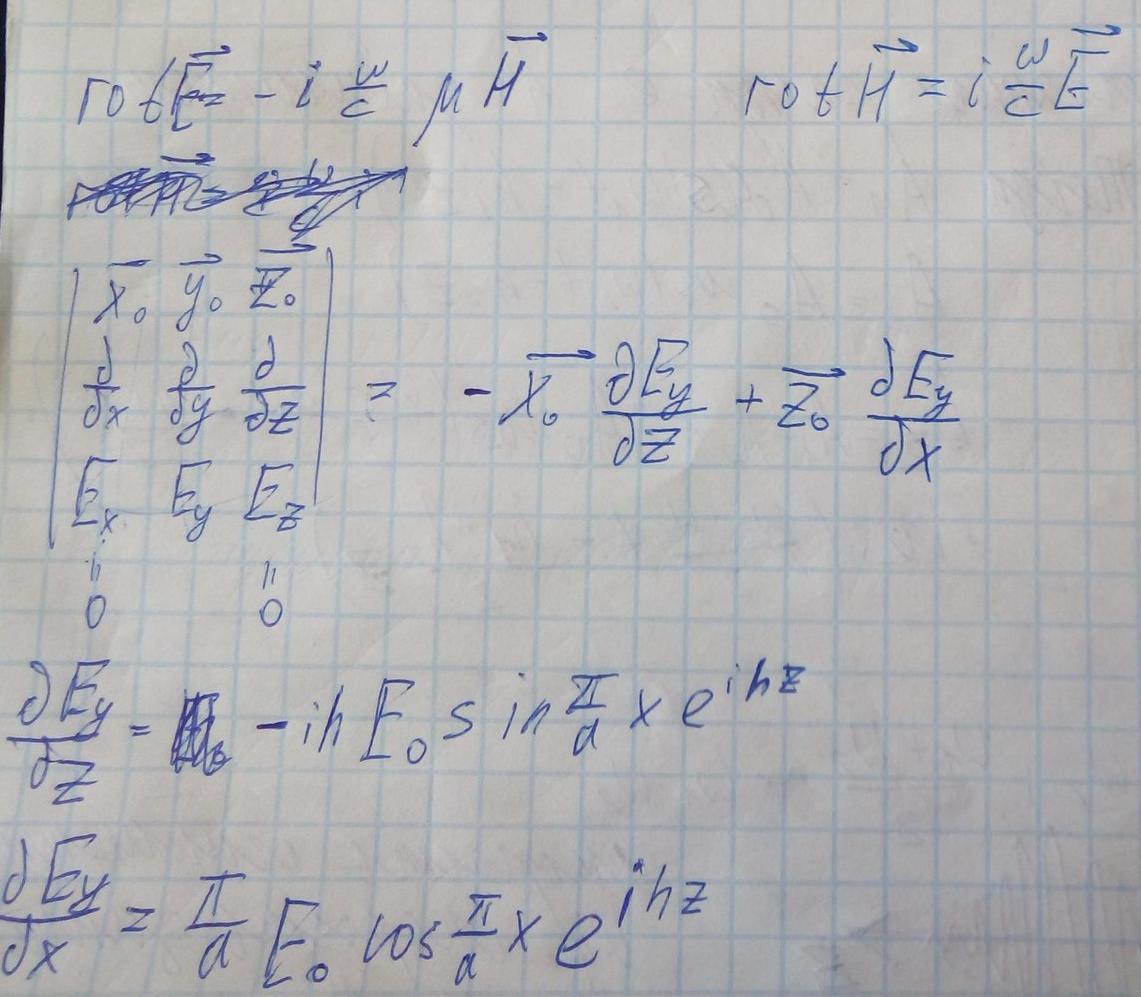

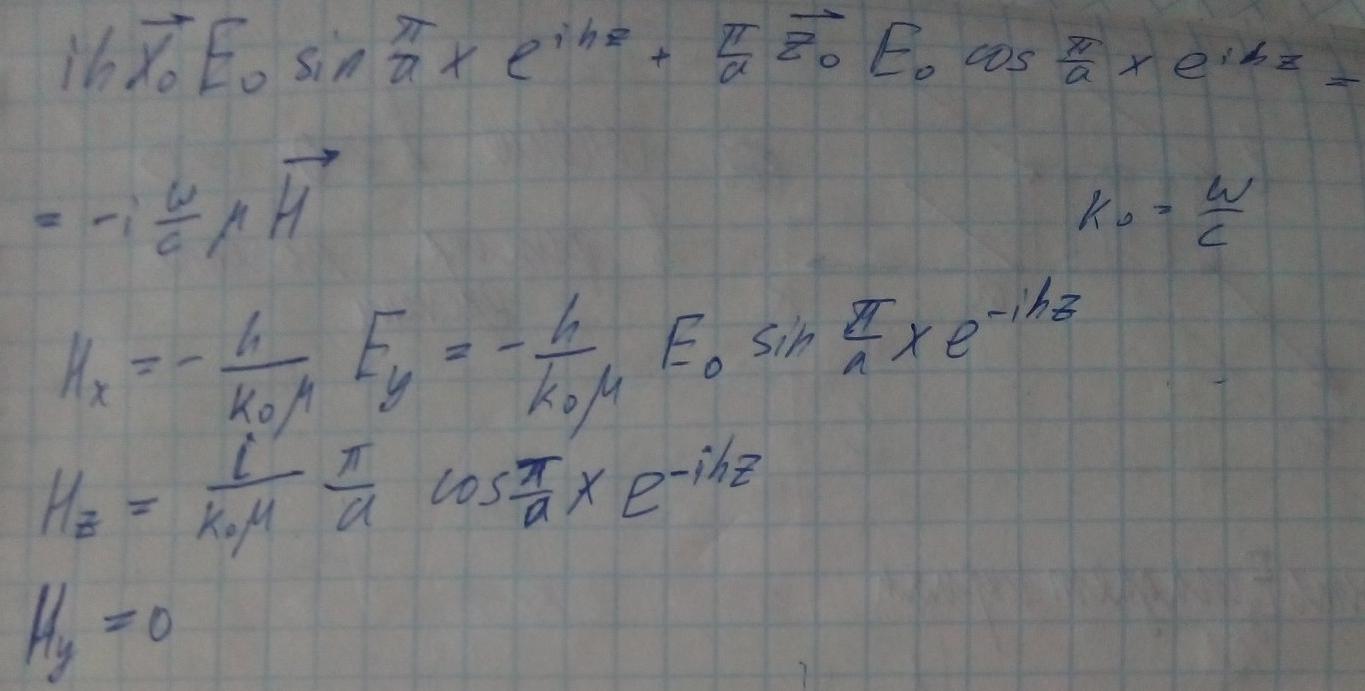

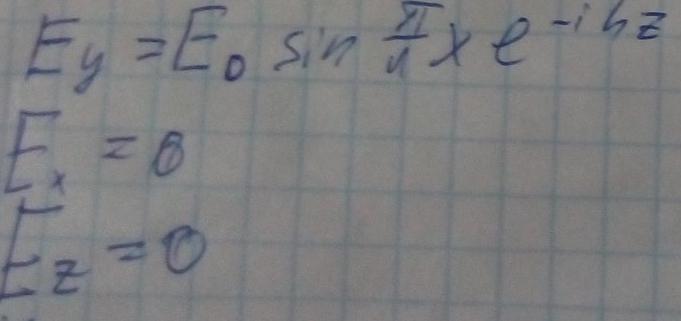

За исходное выражение лучше взять компоненту Ey (выражение для которой было представлено выше) и через него выразить остальные компоненты поля. Для этого подставим Ey в уравнения Максвелла.
Чтобы нарисовать силовые линии надо перейти от комплексных амплитуд к мгновеннм значениям.
Для этого применим формулу Эйлера и возьмём от этого Re часть

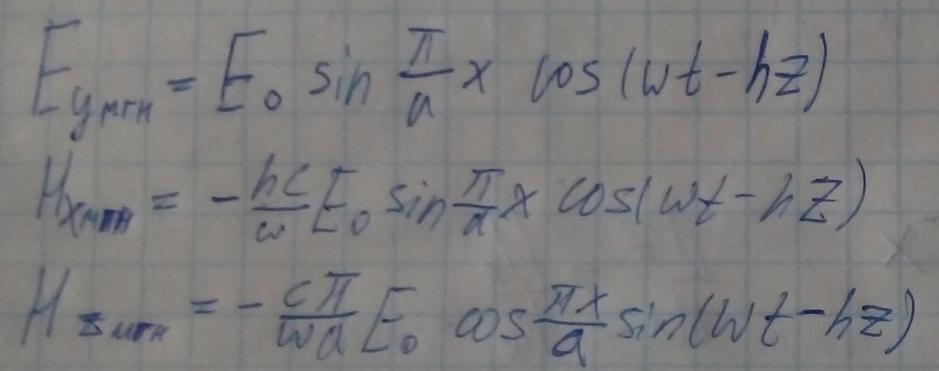

Реальное поле(мгновенное значение) будет изменятьтся со временем.

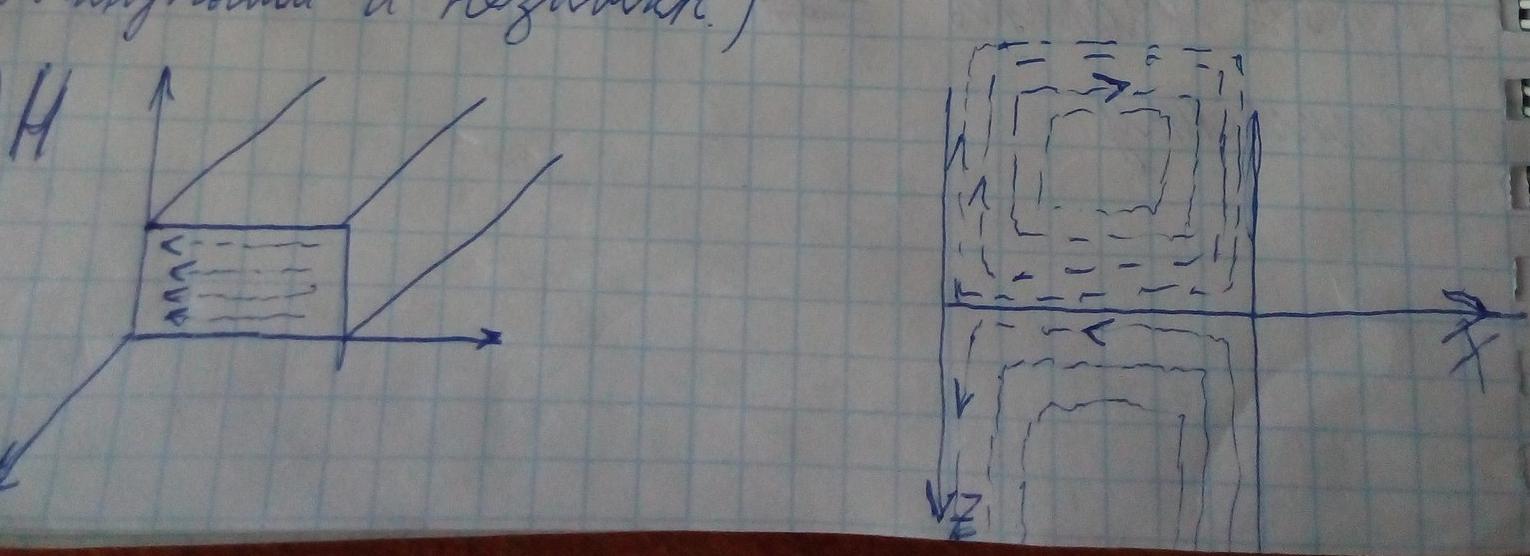

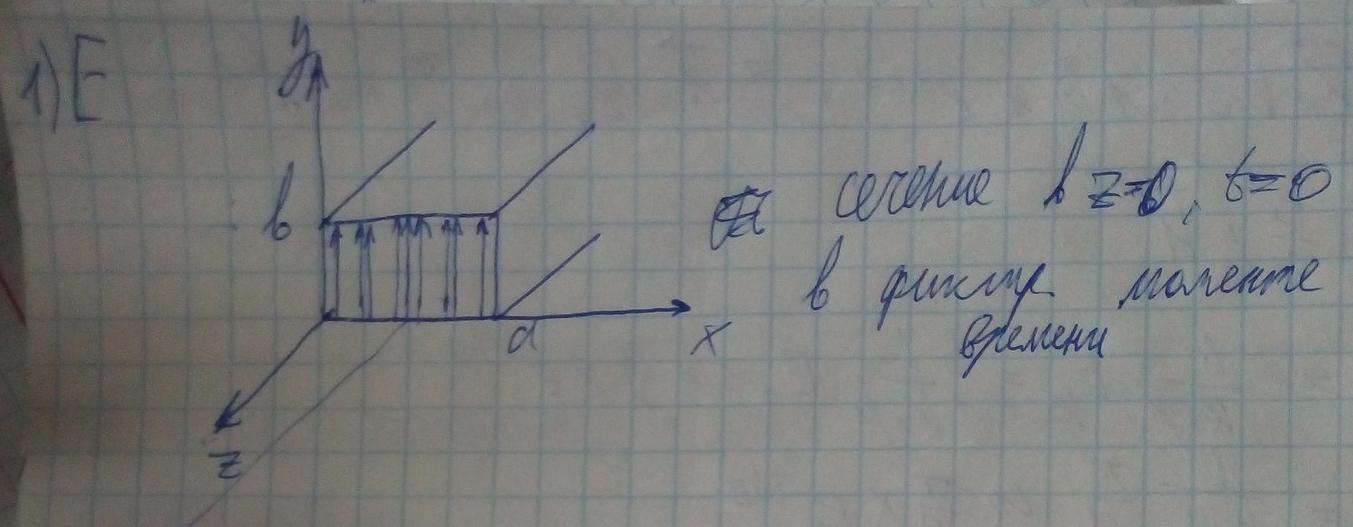

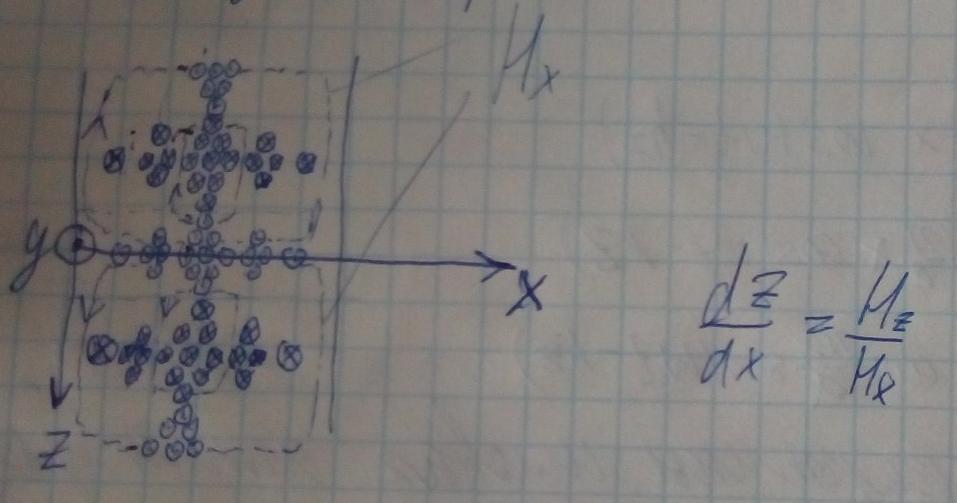

Теперь изобразим данные поля в двух проекциях волновода в момент времени t=0.
Плотность Ey спадает к краям

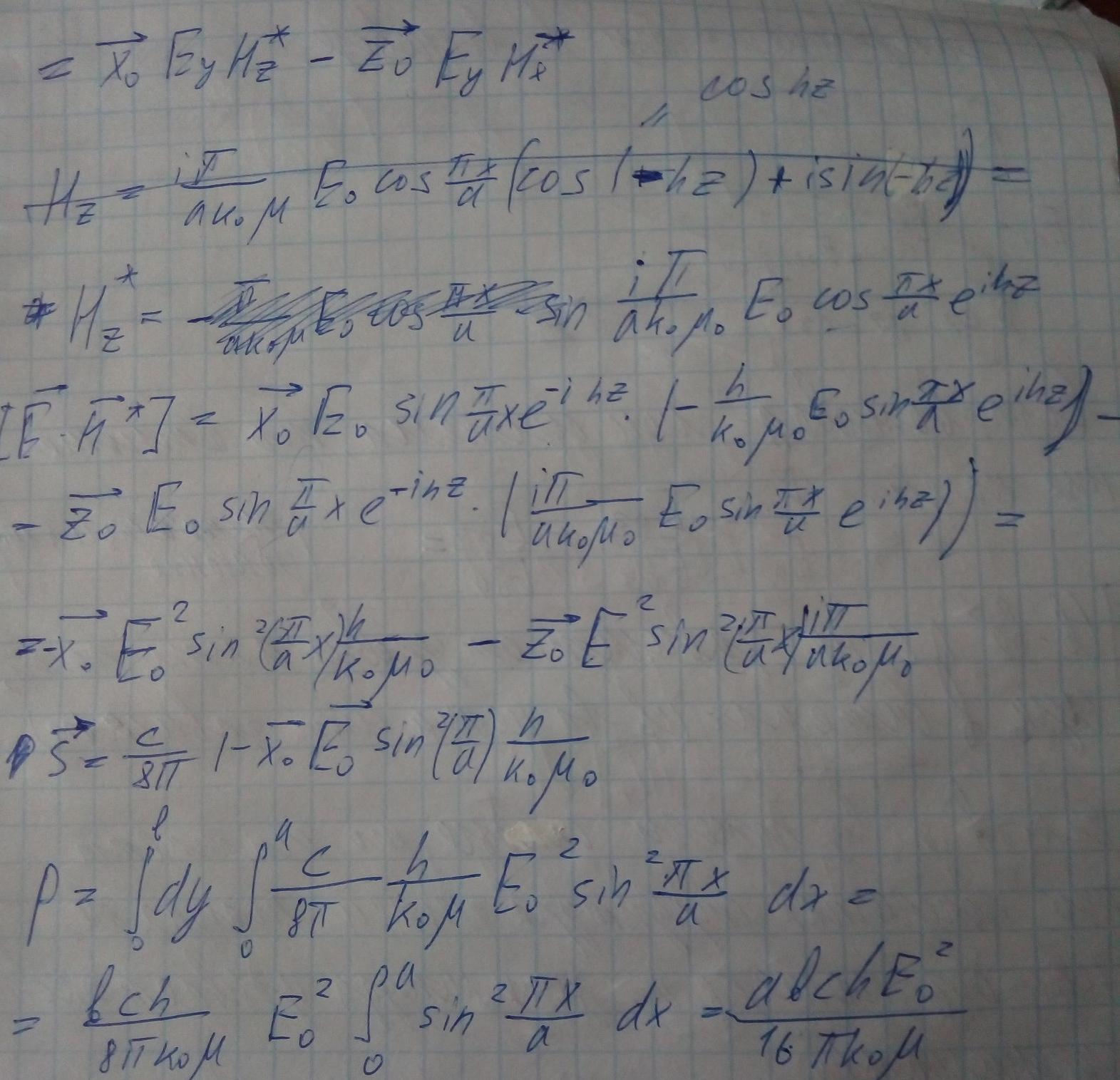

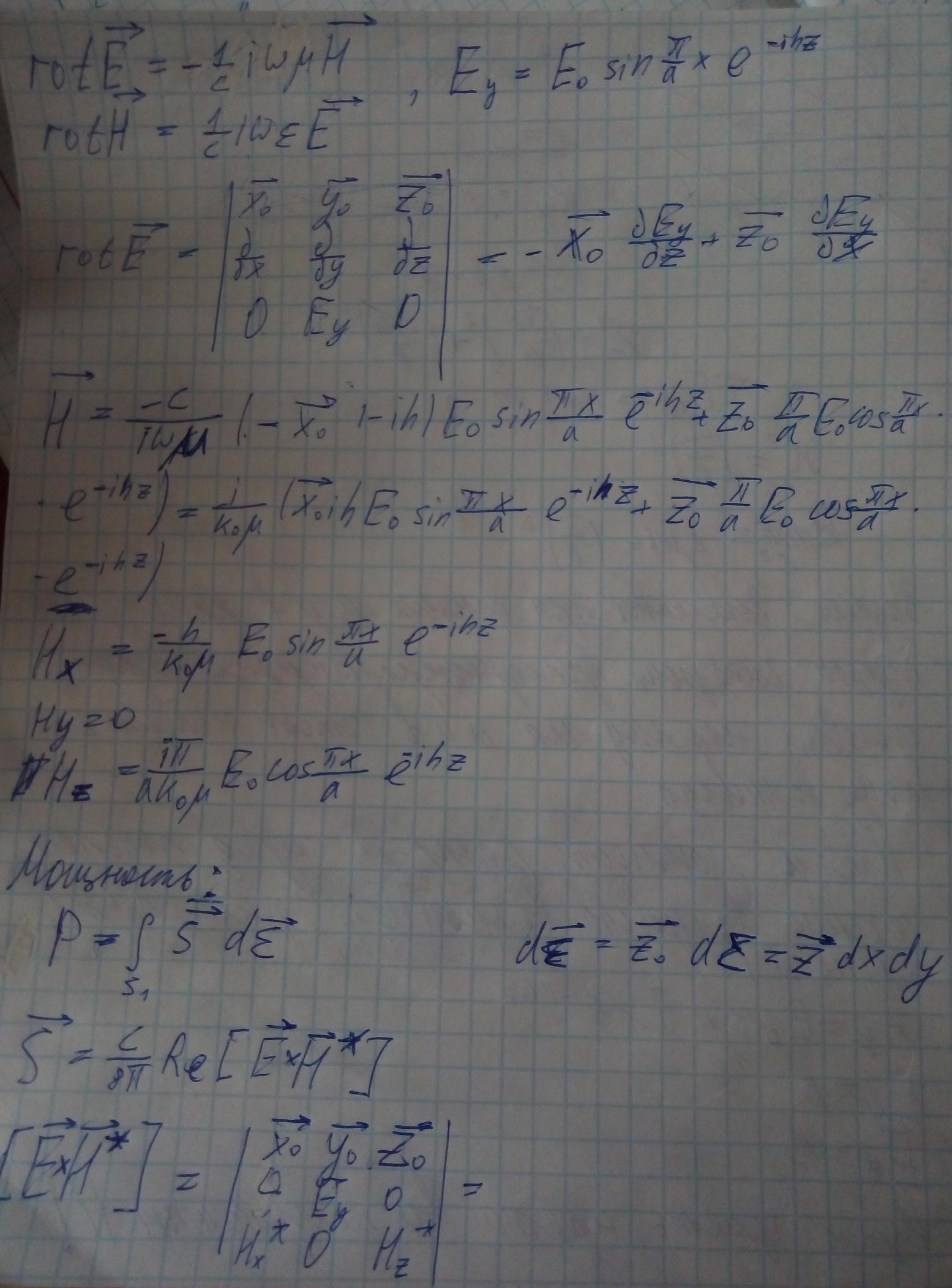

Найти мощность, переносимую через поперечное сечение волновода волной типа TE10, у которой амплитуда электрического поля равна E0
