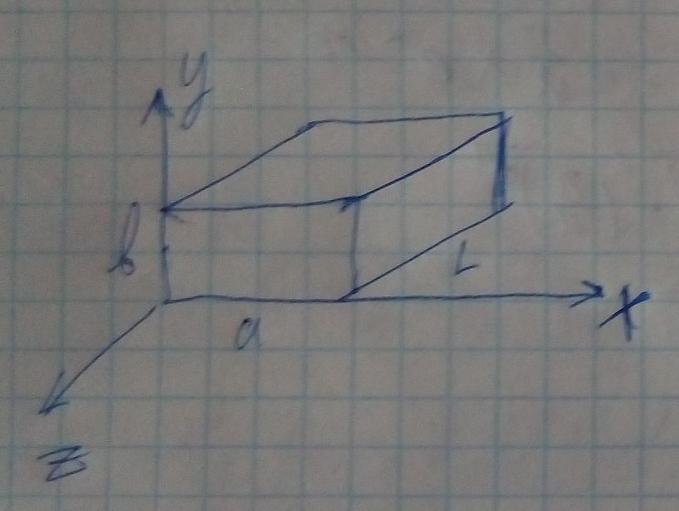

Рассмотрим прямоугольный резонатор.

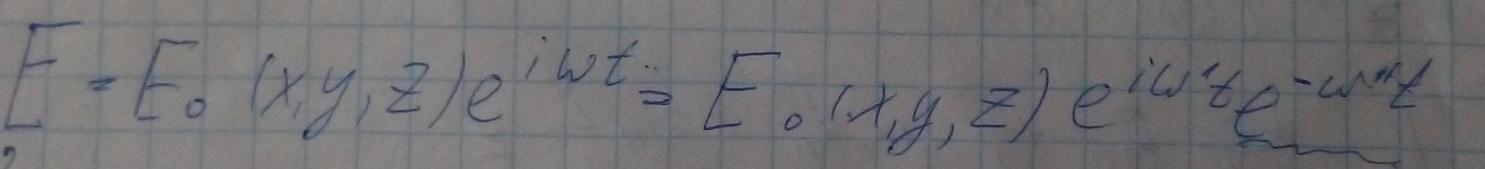

Рассмотрим резонатор с потерями, но на тех же модах что и без потерь. Затухания в таком резонаторе характеризуются мнимой частью комплексной частоты (декрементом затухания) . Определим данную величину для прямоугольного резонатора.

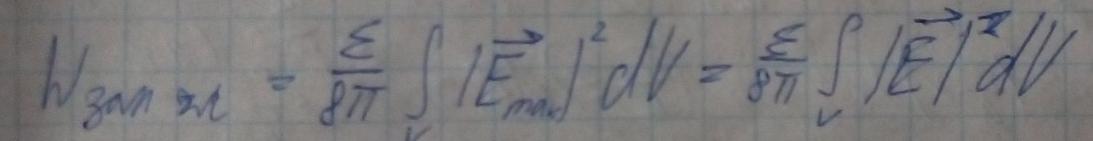

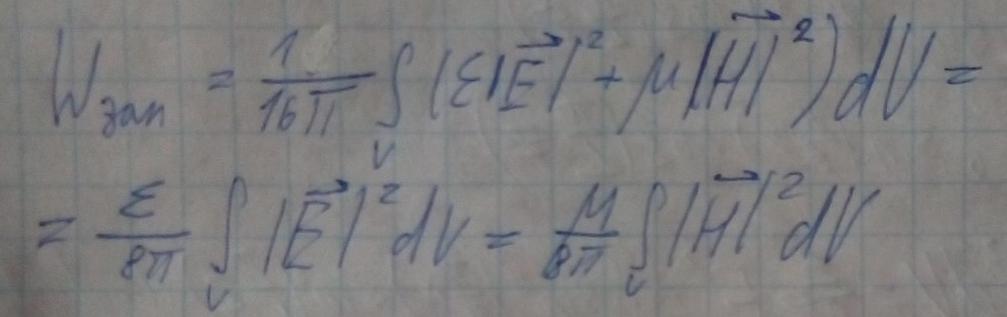

Запасенную энергию можно представить в виде суммы запасенных электрических и магнитных полей.
То есть запасенную энергию можно вычислить через комплексные амплитуды магнитного и электрического полей.

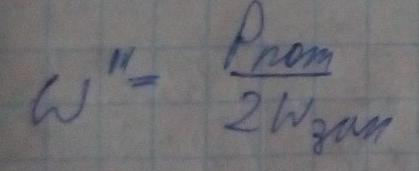

Выражение для запасенной энергии представим в виде:

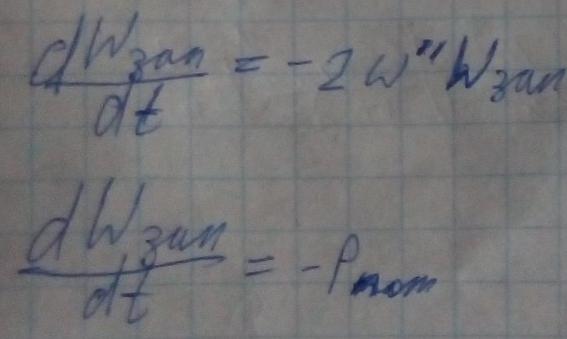

При этом справедливы следующие выражения:
Данное выражение совпадает с постоянной затухания для волновода, у которого стенки не идеально проводящие.

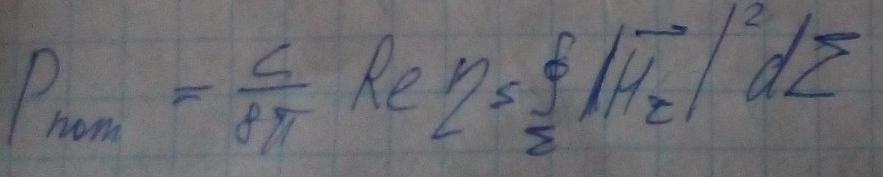

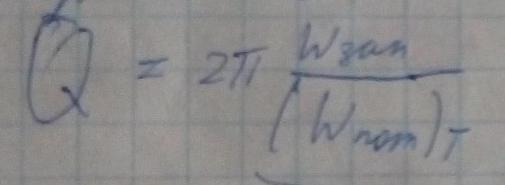

где (Wпот)т - энергия потерь за период

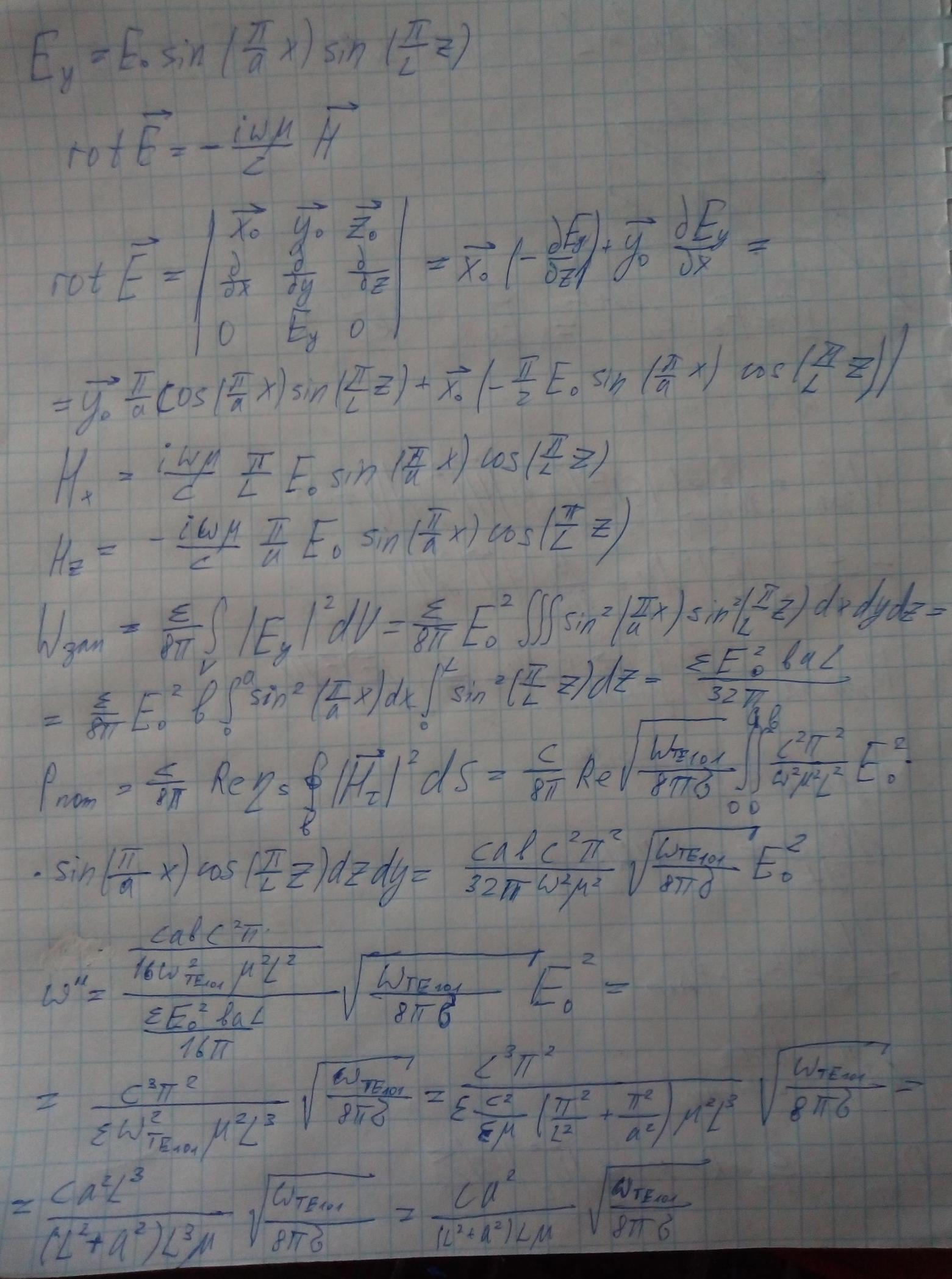

Определим декремент затухания для моды TE101 резонатора с размерами a, b, L, у которого верхняя стенка не идеально проводящая.
