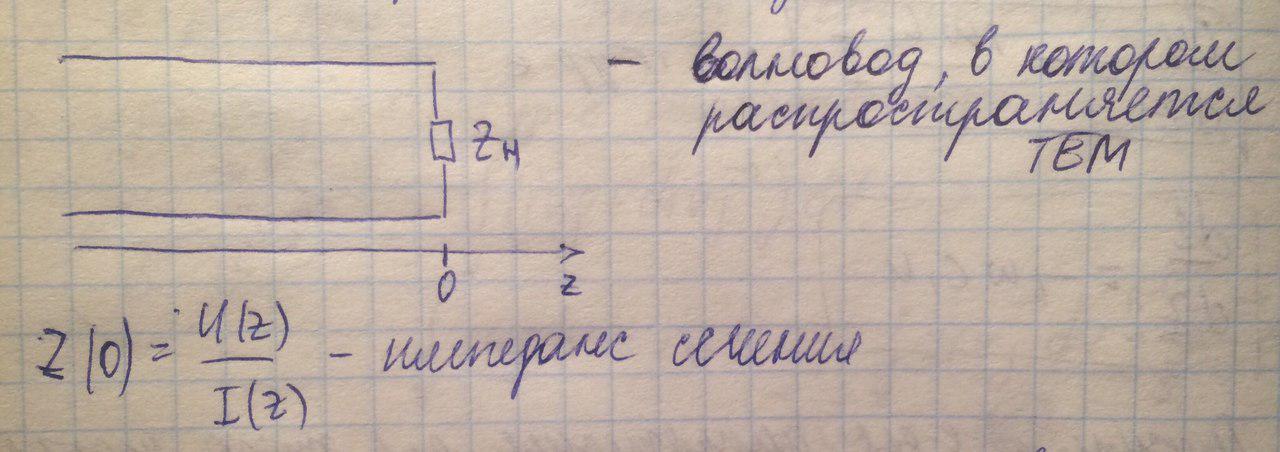

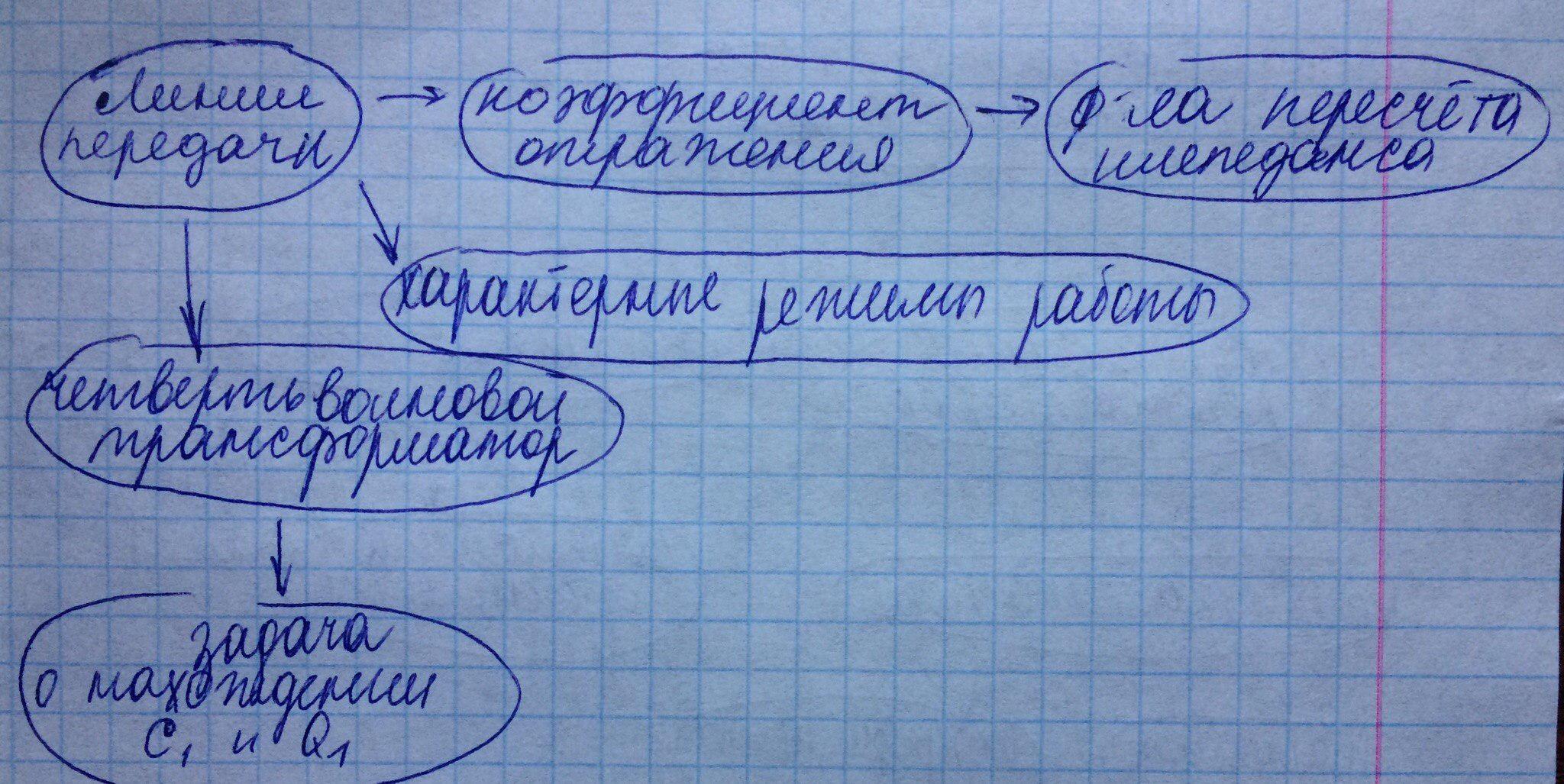

Пусть есть:
Слева от нагрузки волны предствляют собой сумму бегущих к ней (+z) и от нее (-z). Режим смешанных волн:
Введем дополнительную величину:
Обратно
Пусть есть:
Слева от нагрузки волны предствляют собой сумму бегущих к ней (+z) и от нее (-z). Режим смешанных волн:
Введем дополнительную величину:
В сечении z=0 отношение тока к напряжению определяется величиной нагрузки, которая задана. Используя это, найдем Г:
Подставив Г в Z(z), найдём выражение для импеданса сечения Z, используя формулы Эйлера:

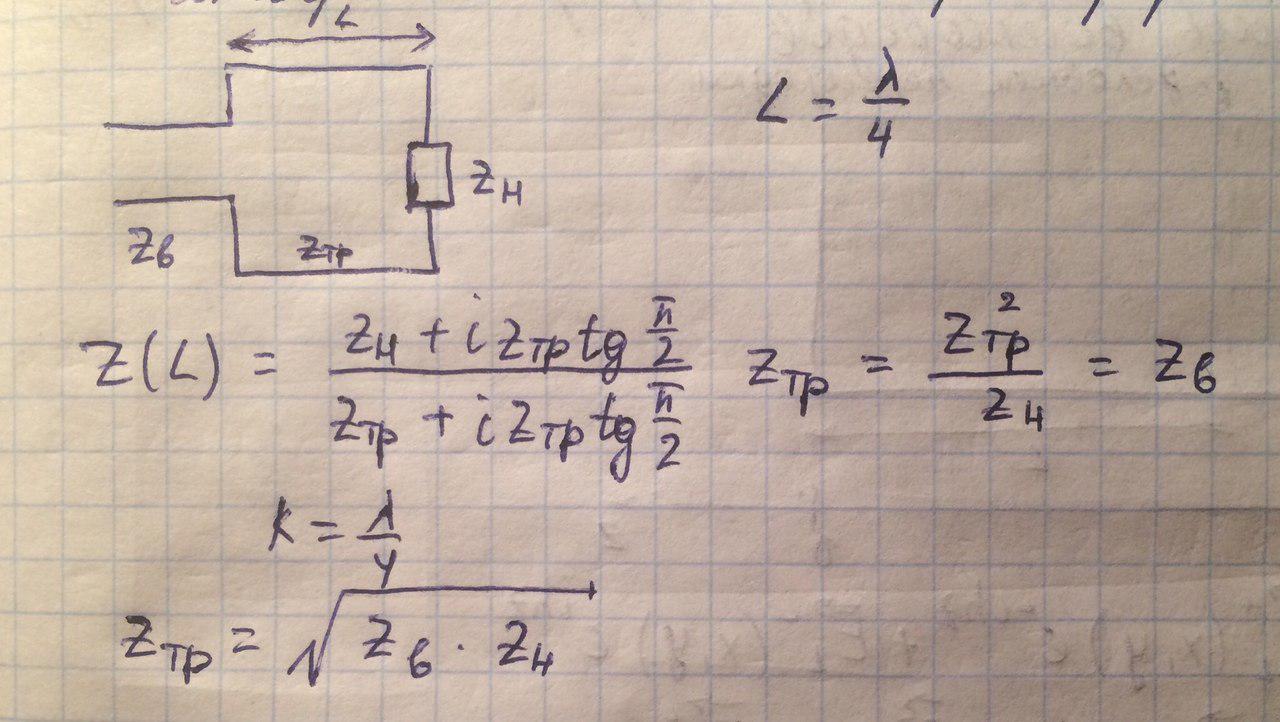

Характерный режим работы линии передачи:
1. Режим согласования нагрузки и линии передачи
В данном случае вся энергия поглащается нагрузкой.

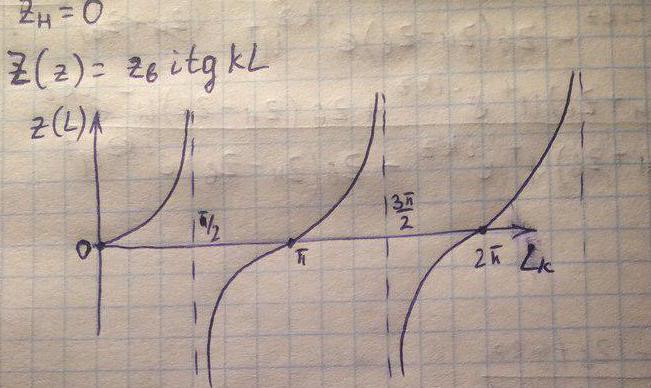

2. Режим короткого замыкания
Вся энергия отражается от нагрузки и амплитуда падающей волны равна амплитуде отраженной.
3. Режим холостого хода
 |
