Силовые линии - линии, касательная к которым в любой точке поля совпадает с направлением вектора поля.

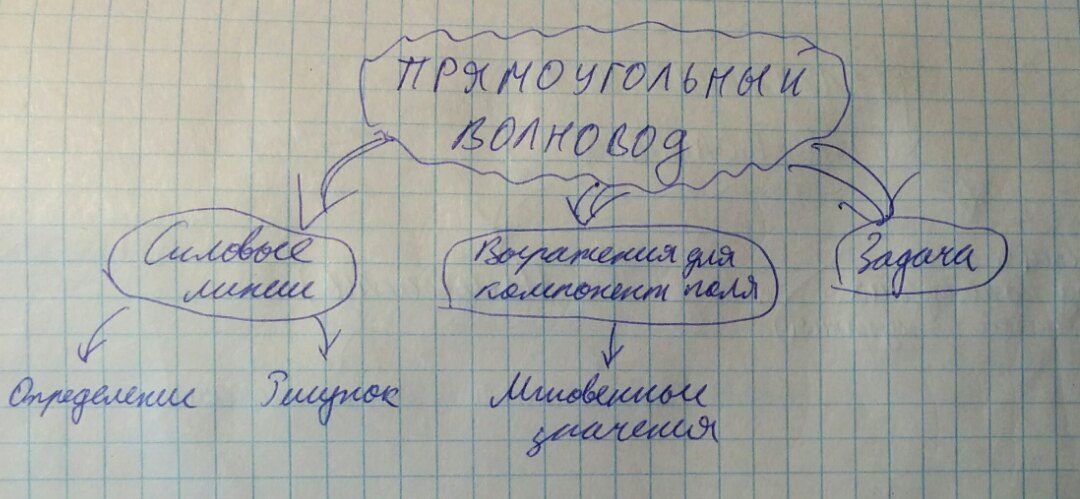

Оглавление
Силовые линии - линии, касательная к которым в любой точке поля совпадает с направлением вектора поля.
Чтобы построить картины силовых линий нужно перейти от комплексных амплитуд к мгновенным значениям полей и выбрать фиксированный момент времени, для которого будет построено изображение.

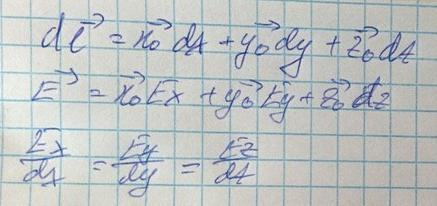

Для этого введем dl - дифференциал длины силовой линии.
Из этого получим дифференциальное уравнение проекции поля на плоскость:

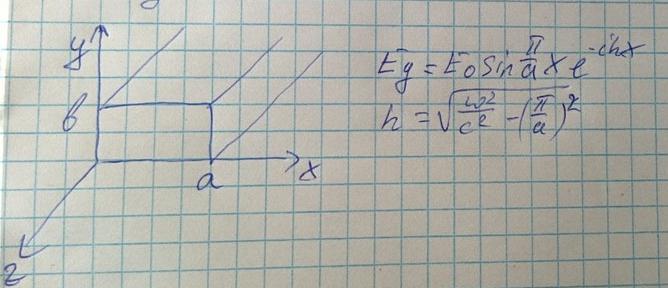

Рассмотрим прямоугольный волновод со стенками a и b.

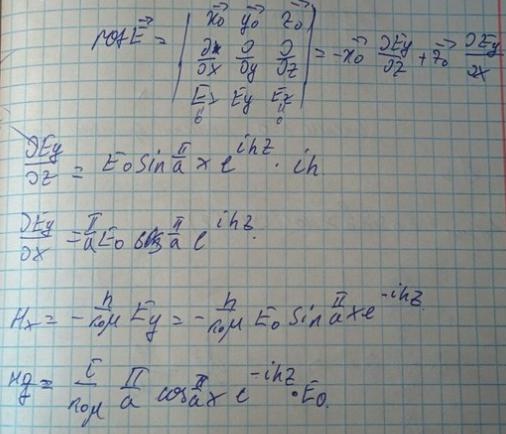

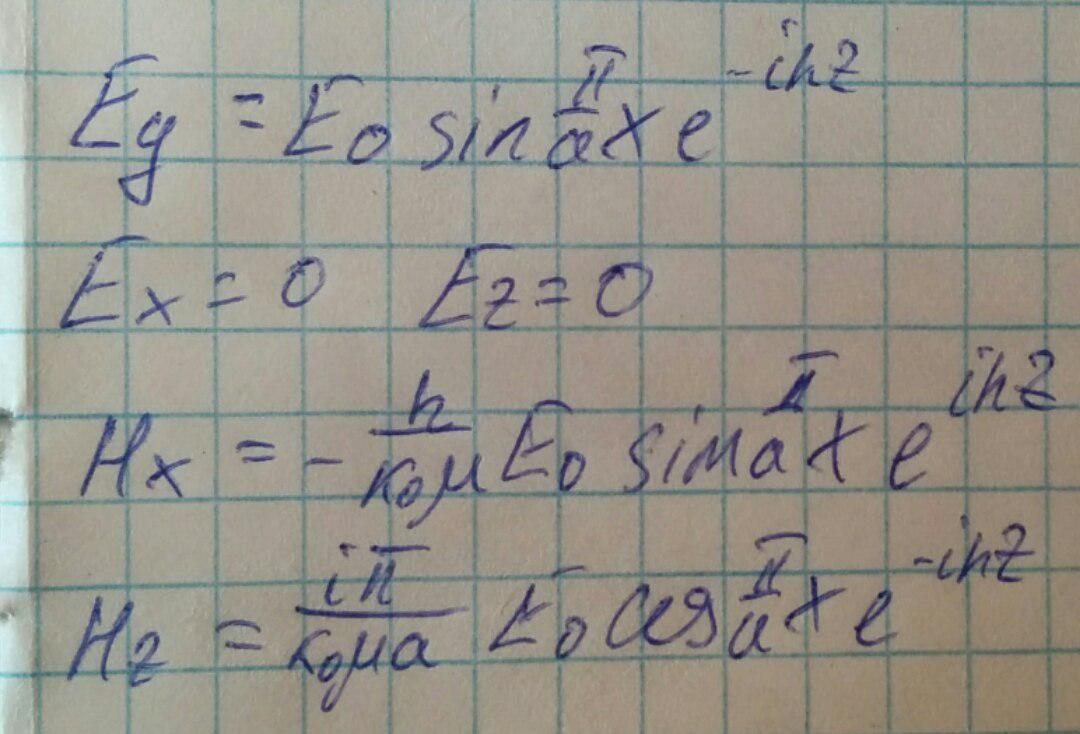

За исходное выражение лучше взять компоненту Ey (выражение для которой было представлено выше) и через него выразить остальные компоненты поля. Для этого подставим Ey в уравнения Максвелла.

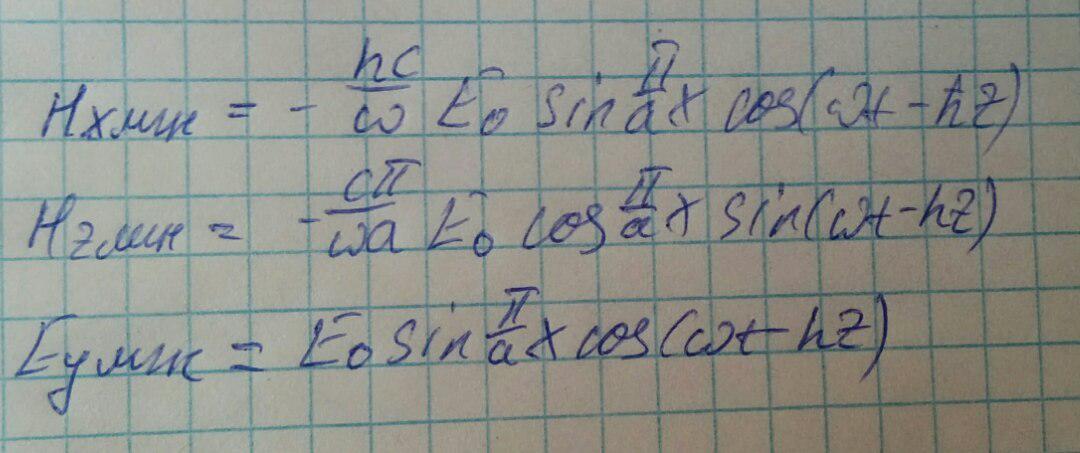

Запишем выражения для мгновенных значений всех компонент полей.

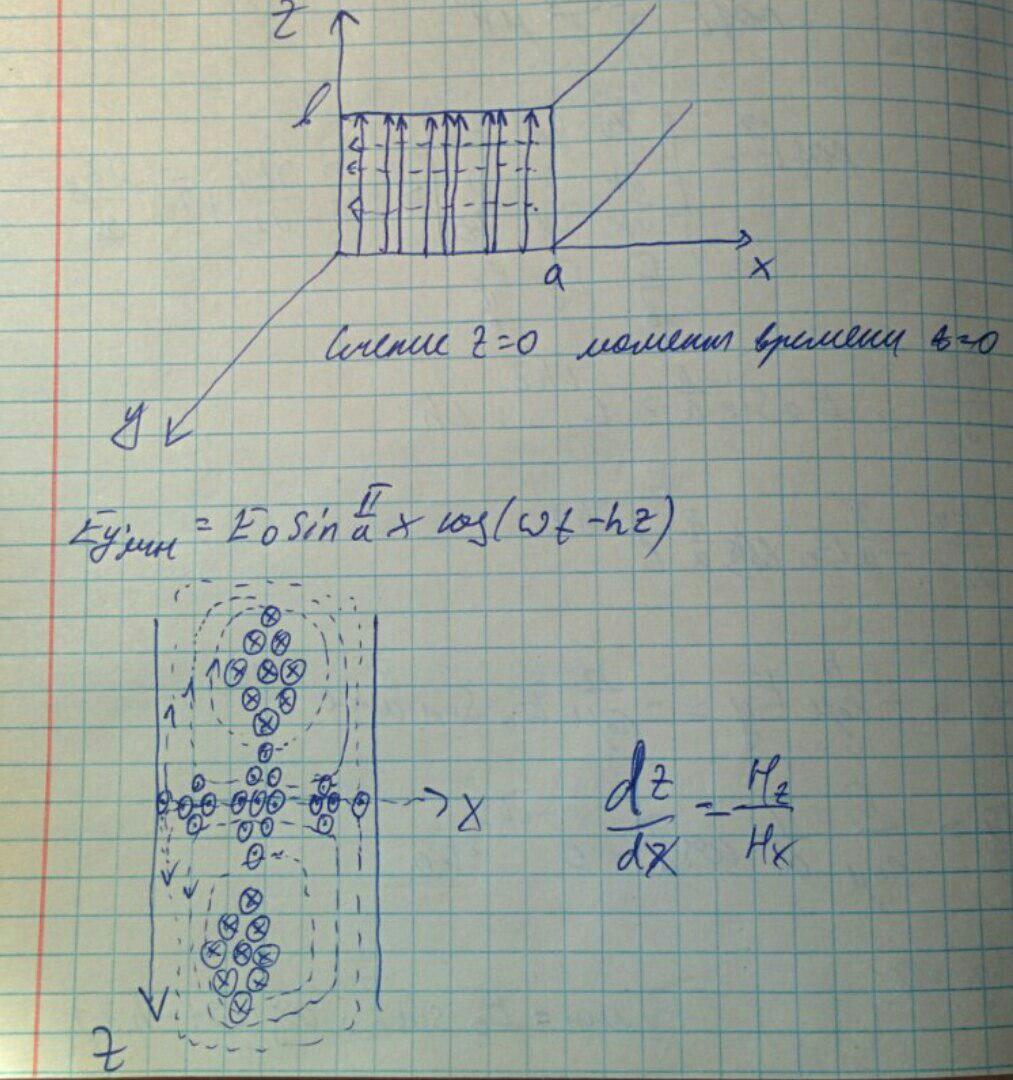

Теперь изобразим данные поля в двух проекциях волновода в момент времени t=0.

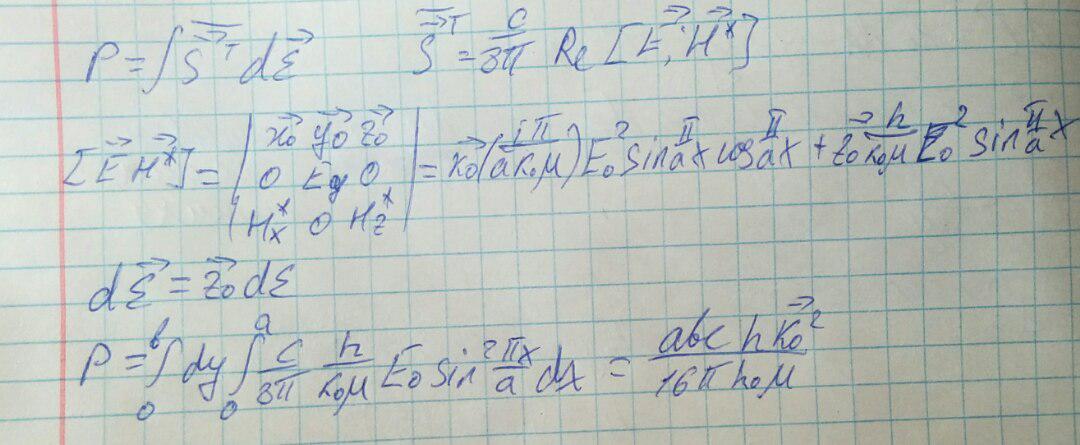

Задача: найти мощность, переносимую через поперечное сечение волновода волной типа TE10, у которой амплитуда электрического поля равна E0
