Чтобы построить картины силовых линий нужно перейти от комплексных амплитуд к мгновенным значениям полей и выбрать фиксированный момент времени, для которого будет построено изображение.
Для этого введем dl - дифференциал длины силовой линии.

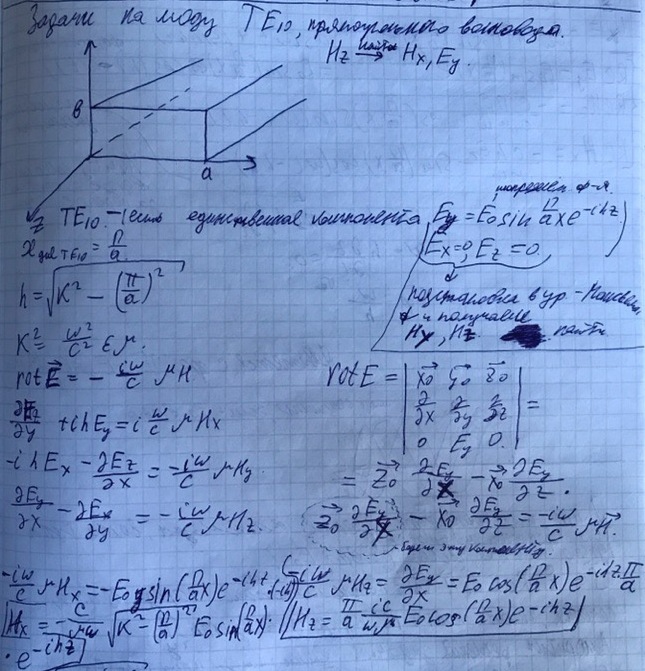

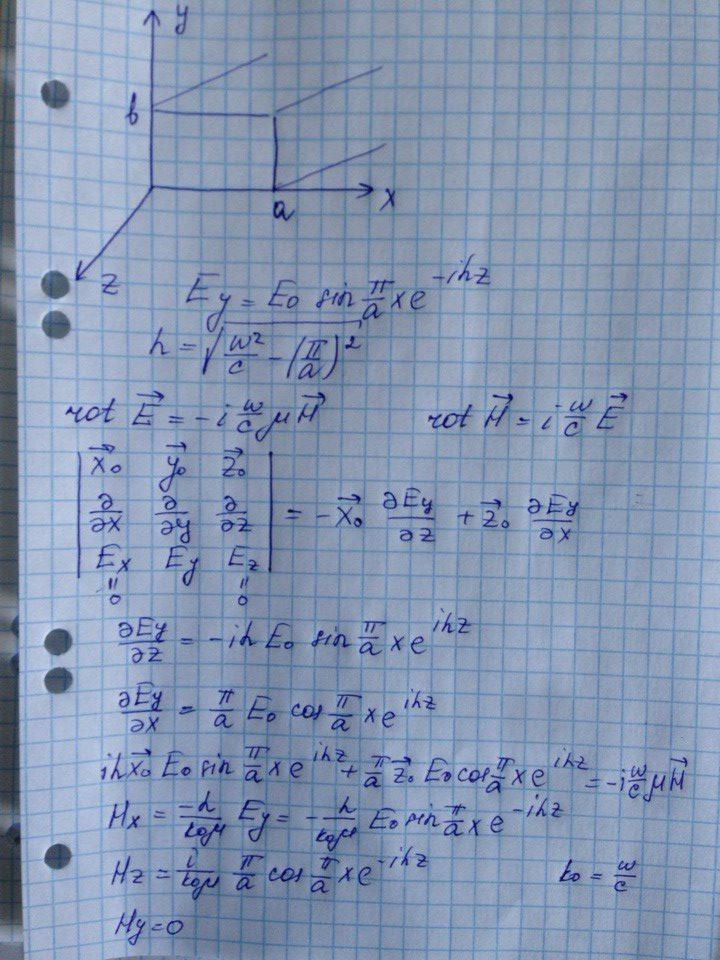

За исходное выражение лучше взять компоненту Ey (выражение для которой было представлено выше) и через него выразить остальные компоненты поля. Для этого подставим Ey в уравнения Максвелла.

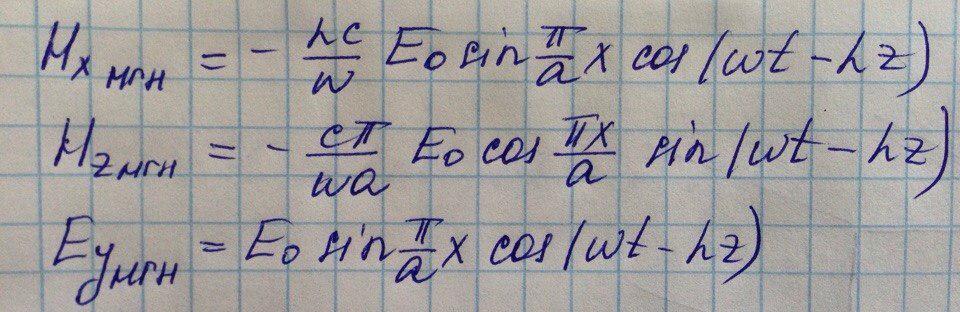

Запишем выражения для мгновенных значений всех компонент полей.

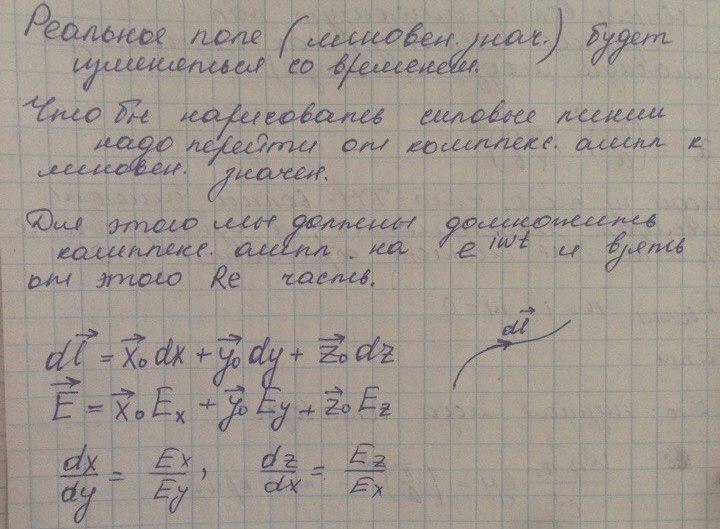

Чтобы нарисовать силовые линии надо перейти от комплексных амплитуд к мгновеннм значениям.
Для этого применим формулу Эйлера и возьмём от этого Re часть
Реальное поле(мгновенное значение) будет изменятьтся со временем.

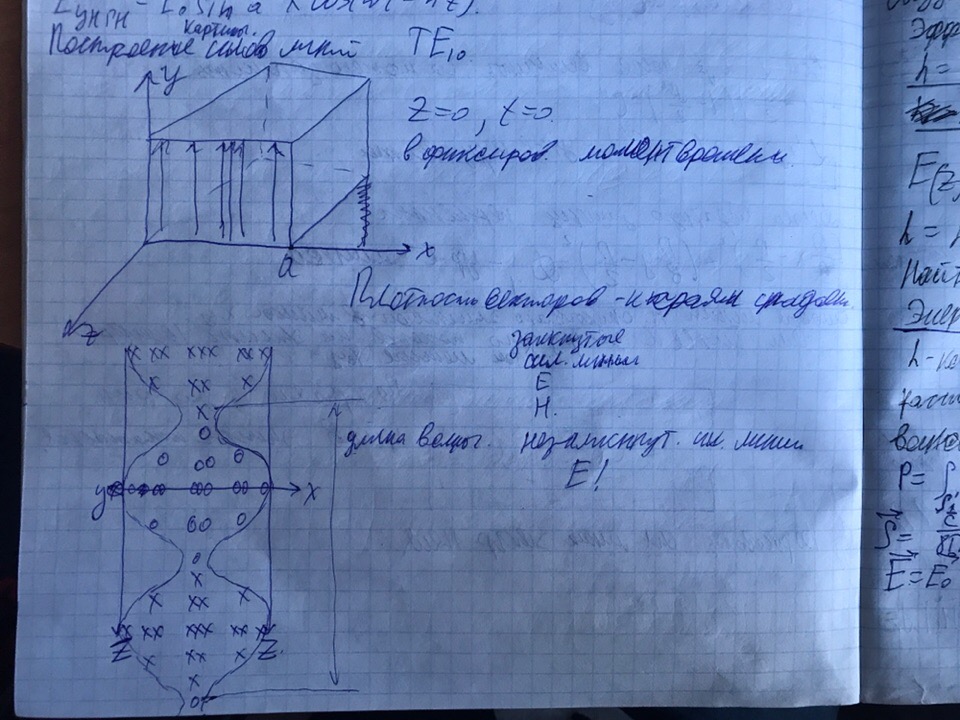

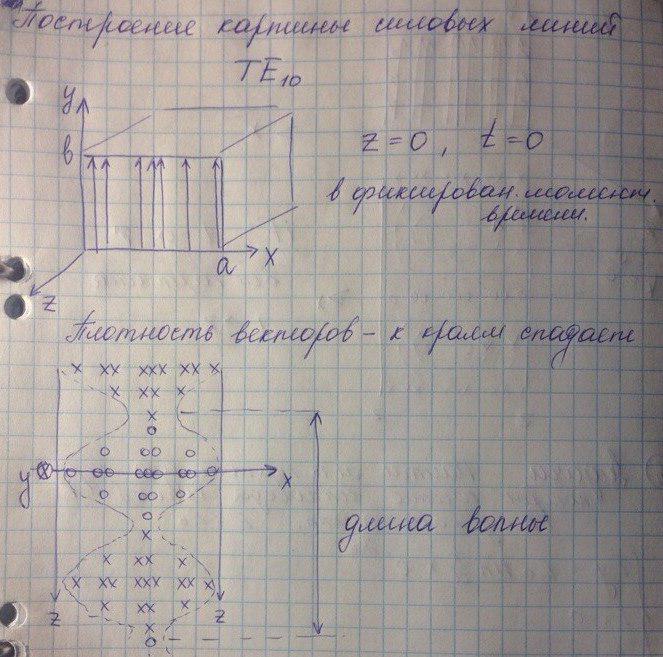

Теперь изобразим данные поля в двух проекциях волновода в момент времени t=0.
Плотность Ey спадает к краям
Задача
|
Термины и понятия (список) |

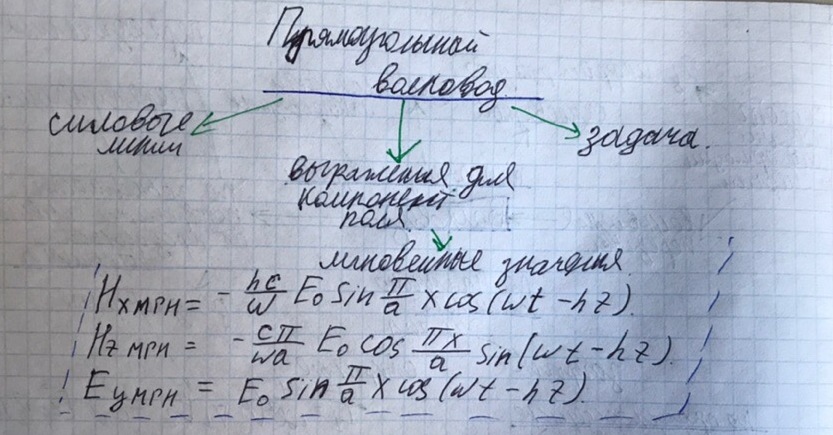

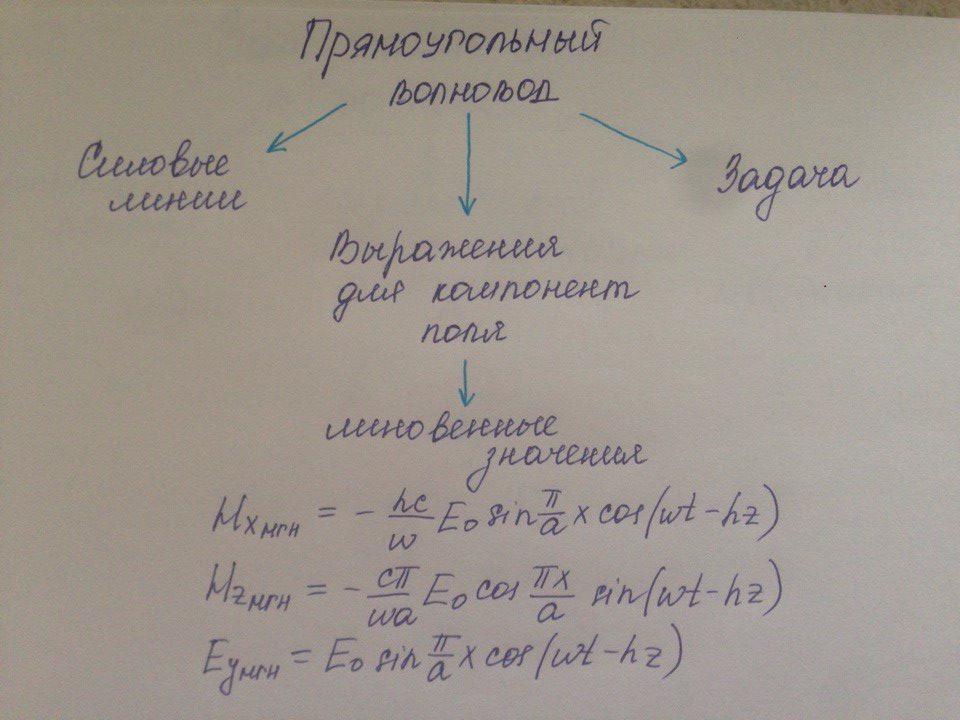

Главные мысли лекции (5-6 предложений) | Вопросы |
|
Поперечные компоненты поля для волны TE10
|
Реальное поле(мгновенное значение) будет изменятьтся со временем.
|

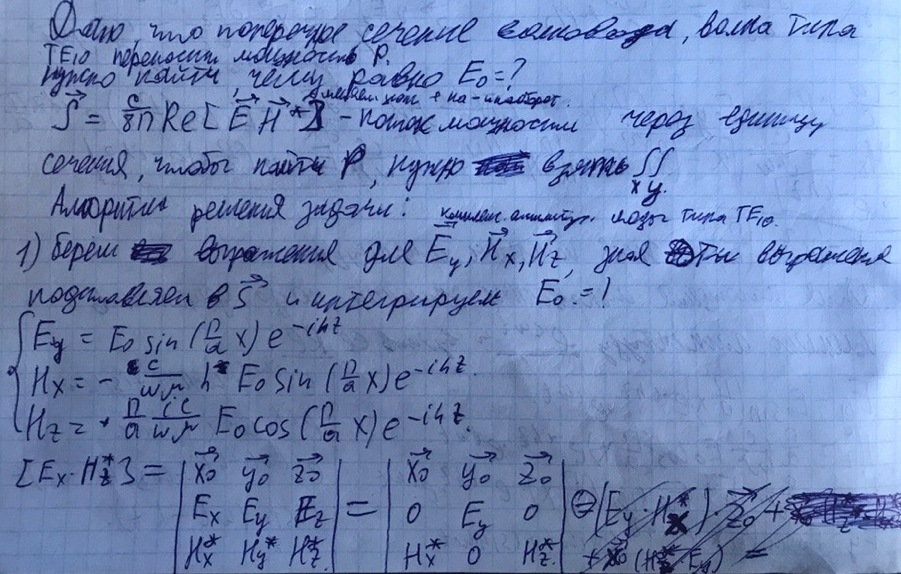

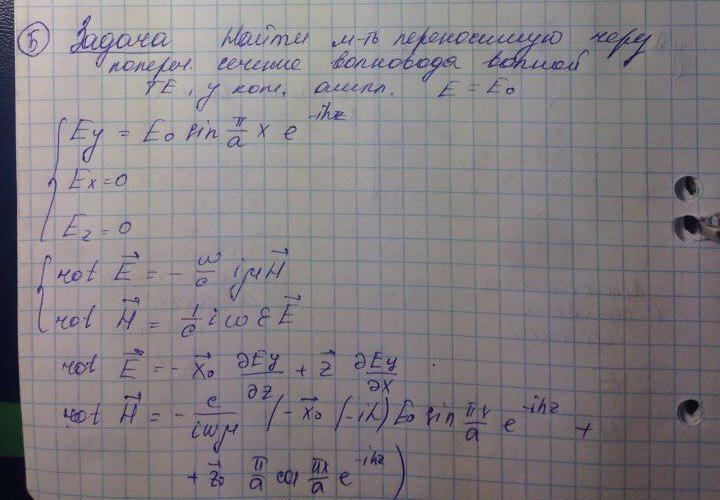

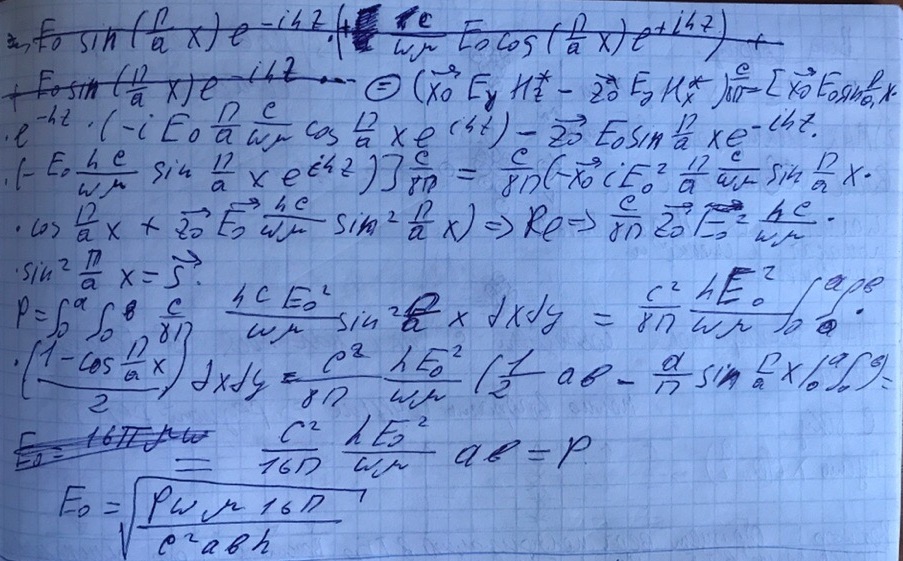

Найти VФ и нарисовать рисунок. задача по нахождению мощности. |
1. Выучите материал лекции.
2. На чистом листе бумаги кратко изложите суть лекции.
3. Объясните смысл множителя exp(iut).
4. Что необходимо для того чтобы нарисовать силовые линии? Сделайте это самостоятельно.
5. Объясните как именно будет меняться картина силовых линий, если "запустить время".
6. Найдите поля для моды типа ТЕ11.

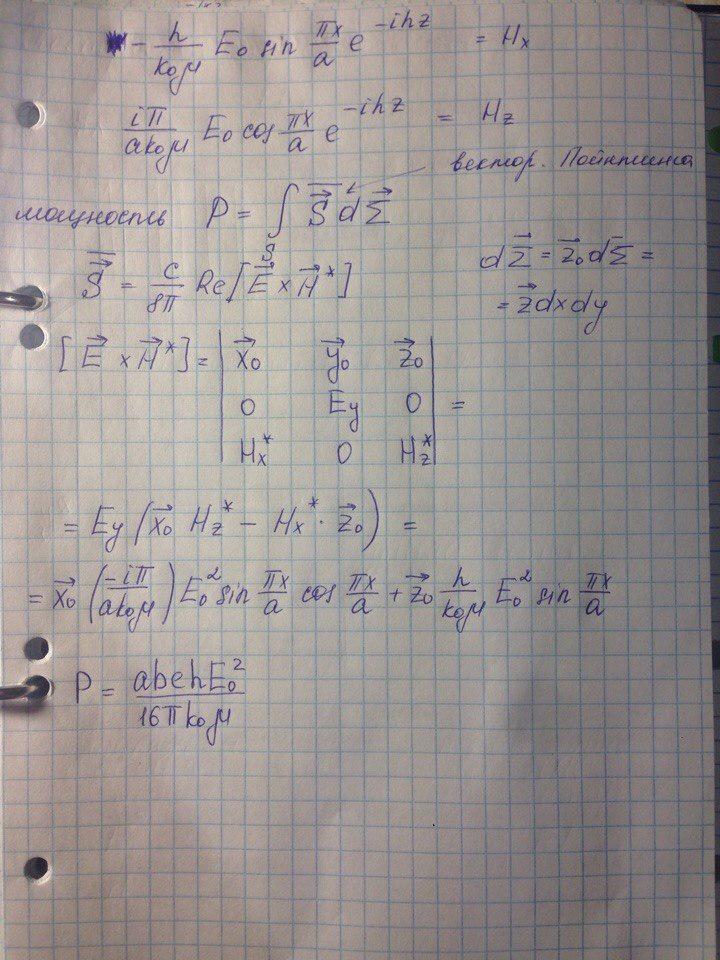

7. Высчитать мощность, переносимую через поперечное сечение моды ТЕ10(см лекцию 3)
8. Опираясь на материаллы лекции постойте силовые линии моды ТЕ11.
9. Решите тест на тему лекции.
10. Составьте свой тест.
