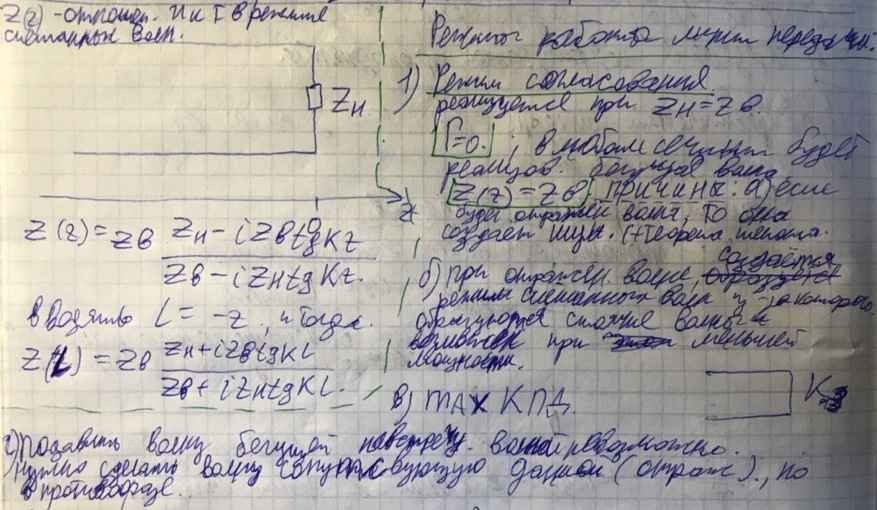

1. Режим согласования. При данном режиме работы импеданс нагрузки равен волновому сопротивлению, из чего следует что коэффициент отражения равен 0. Значит в данном случае нет встречной волны, которая повышает уровень шума и уменьшает скорость переноса информации. В данном случае вся энергия поглащается нагрузкой. Из формулы пересчета импеданса следует:

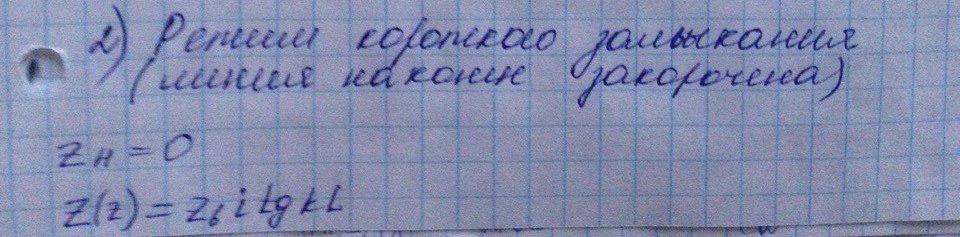

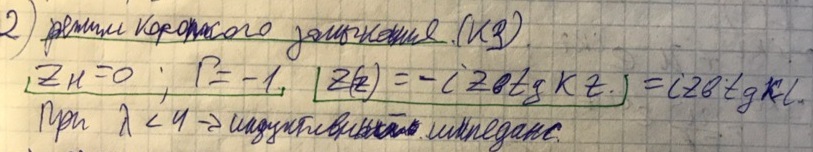

2. Режим короткого замыкания (Случай когда линия закорочена). При данном режиме работы импеданс нагрузки равен нулю, соответственно коэффициент отражения равен минус единице, а из формулы пересчета импедансов следует:

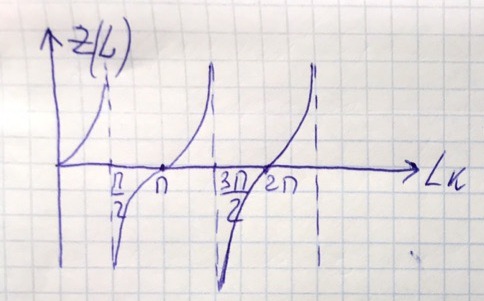

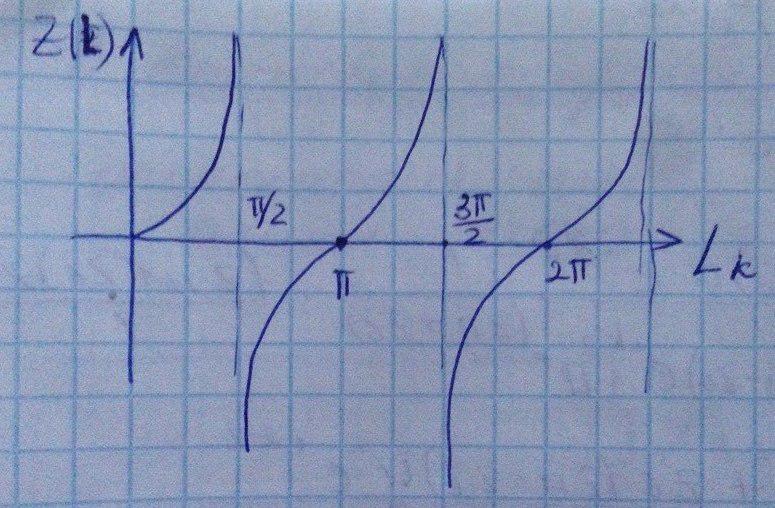

Это означает, что вся энергия отразится от нагрузки и амплитуда падающей волны равна амплитуде отраженной. Закороченная линия позволяет получать реактивный импеданс, что можно проследить по следующему графику:
Часть графика, находящаяся выше нуля отвечает за индуктивную нагрузку, а та часть что ниже нуля за емкостную.

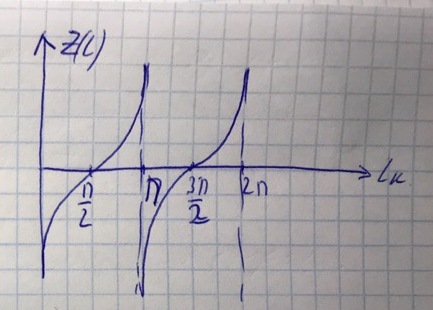

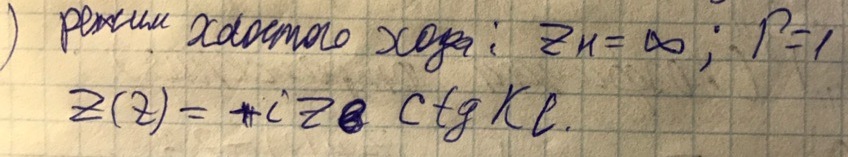

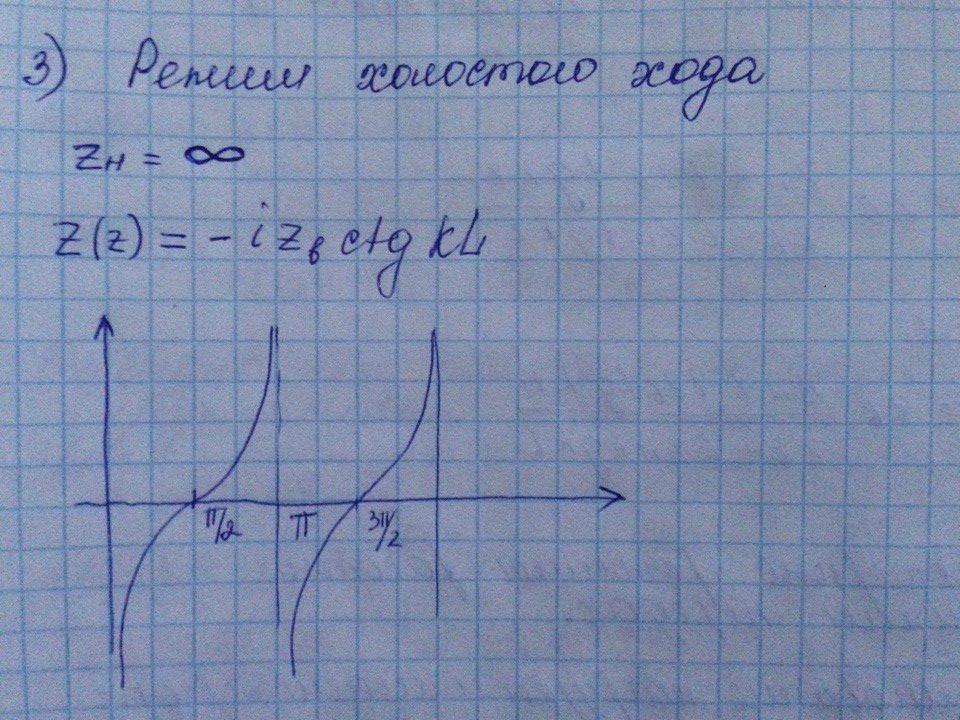

3. Режим холостого хода. При данном режиме импеданс нагрузки равен бесконечности, соотвественно коэффициент отражения равен единице, а импеданс в сечении по формуле пересчета импедансов равен:

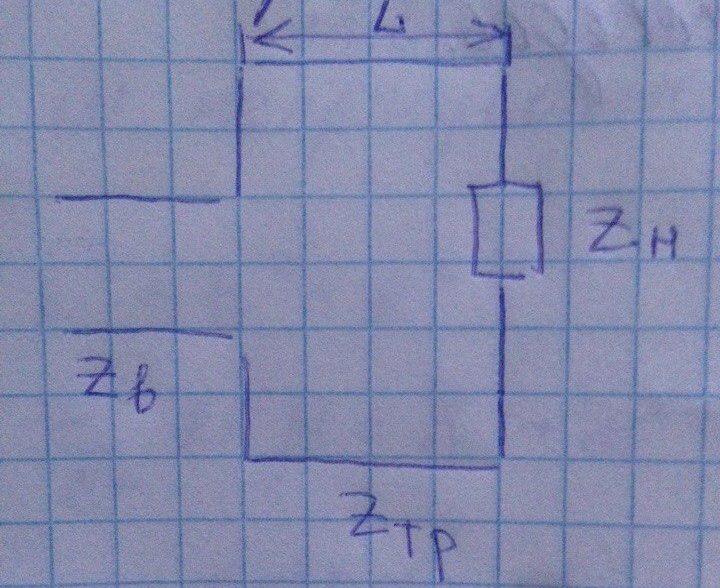

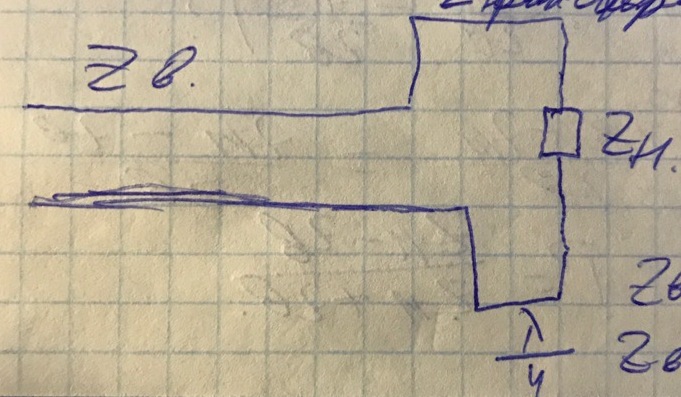

Четвертьволновой трансформатор — отрезок СВЧ линии передачи, длина которой (с учётом её коэффициента укорочения) равна четверти длины волны, возбуждаемой в этой линии.

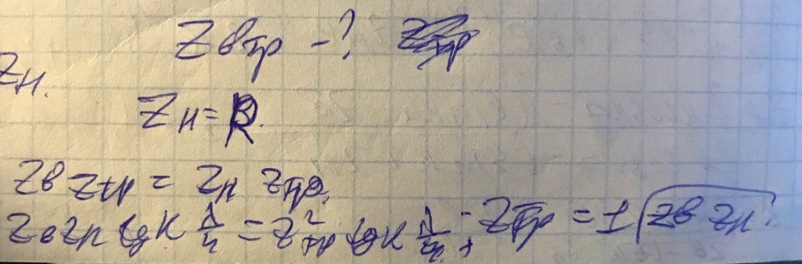

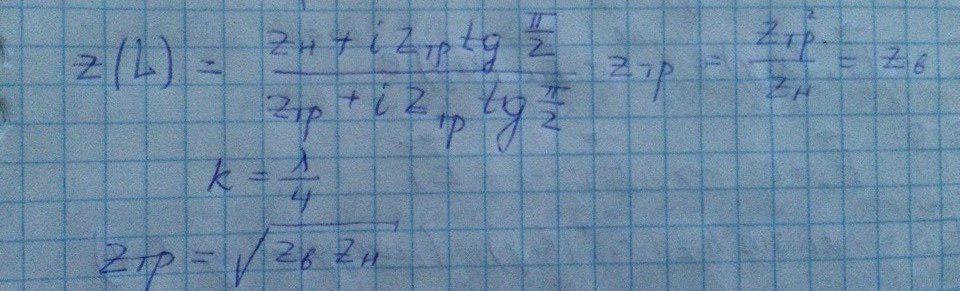

Найдём импеданс трансформатора.

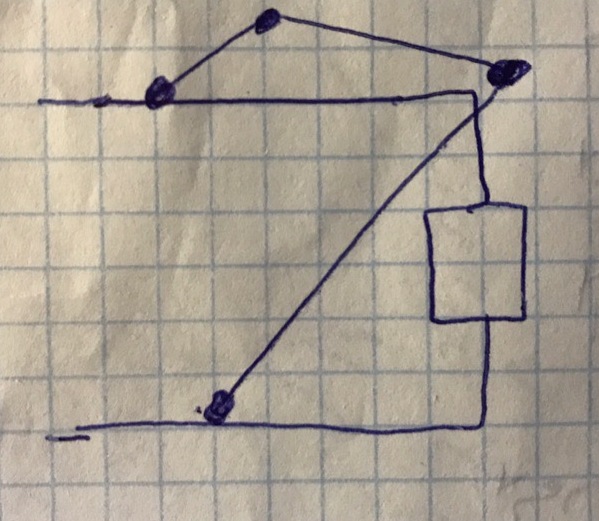

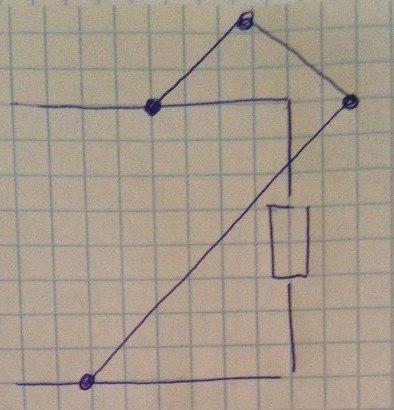

Одношлейфовый трасформатор

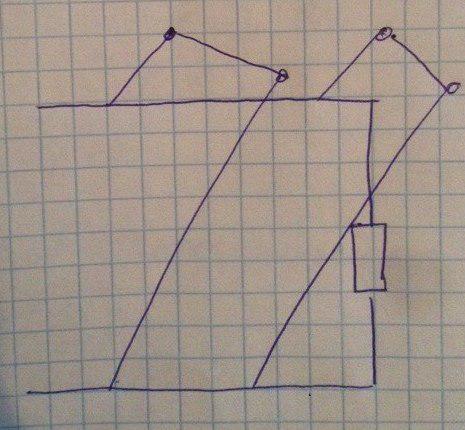

Двушлейфовый трансформатор
|

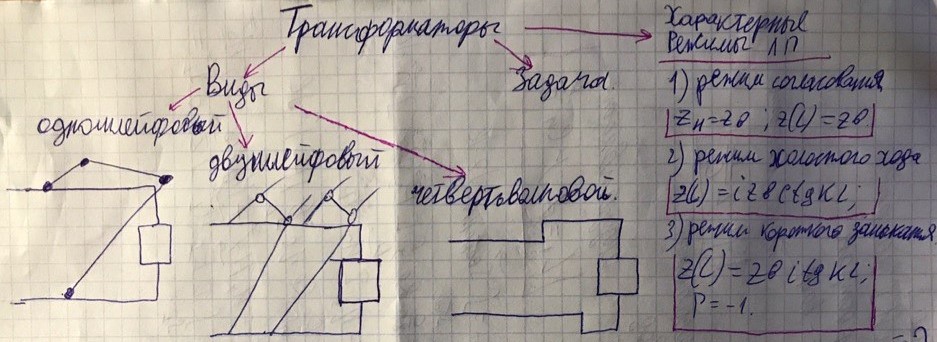

Термины и понятия (список) |
Главные мысли лекции (5-6 предложений) | Вопросы |
|
Режим согласования
Режим короткого замыкания
Режим холостого хода
Режим чисто реактивной нагрузки.
Согласующее устройство
|
При данном режиме работы импеданс нагрузки равен волновому сопротивлению, из чего следует что коэффициент отражения равен 0. Значит в данном случае нет встречной волны, которая повышает уровень шума и уменьшает скорость переноса информации. Самый выгодный режим
Четвертьволновой трансформатор — отрезок СВЧ линии передачи, но имеющий zв отличное от zв линии.
|
Построить графики зависимостей мнимых частей импедансов длины L в зависимости от этой длины. Найти Zтр |
1.Выучите материал лекции.
2. Выпишите формулу, с помощью которой находится импеданс трансформатора.
3. Что нового вы узнали из этой лекции? Выпишите это.
4. Назовите виды трансформаторов.
5. Самостоятельно выведите формулы.
6. Решите задачу с использованием этих формул.
7. Как конструктивно выполняется четвертьволновый трансформатор?
8. В какой полосе частот трансформатор обеспечивает эффективное согласование?
9. Сделайте план-конспект лекции.
10. Систематизируйте полученные знания.
11. Составьте свой тест.
