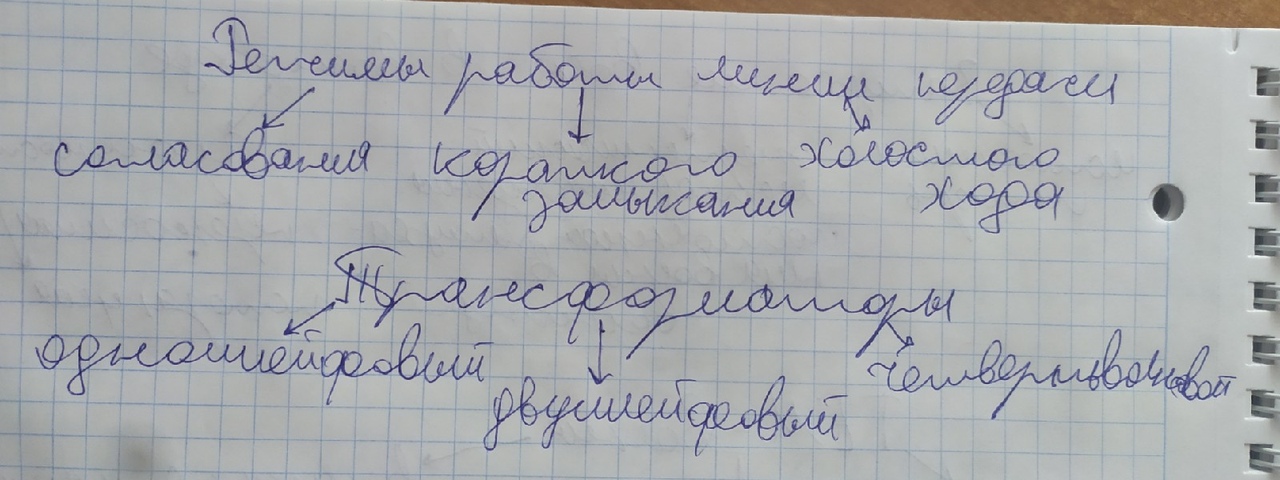

1. Режим согласования. При данном режиме работы импеданс нагрузки равен волновому сопротивлению, из чего следует что коэффициент отражения равен 0. Значит в данном случае нет встречной волны, которая повышает уровень шума и уменьшает скорость переноса информации. В данном случае вся энергия поглащается нагрузкой. Из формулы пересчета импеданса следует:

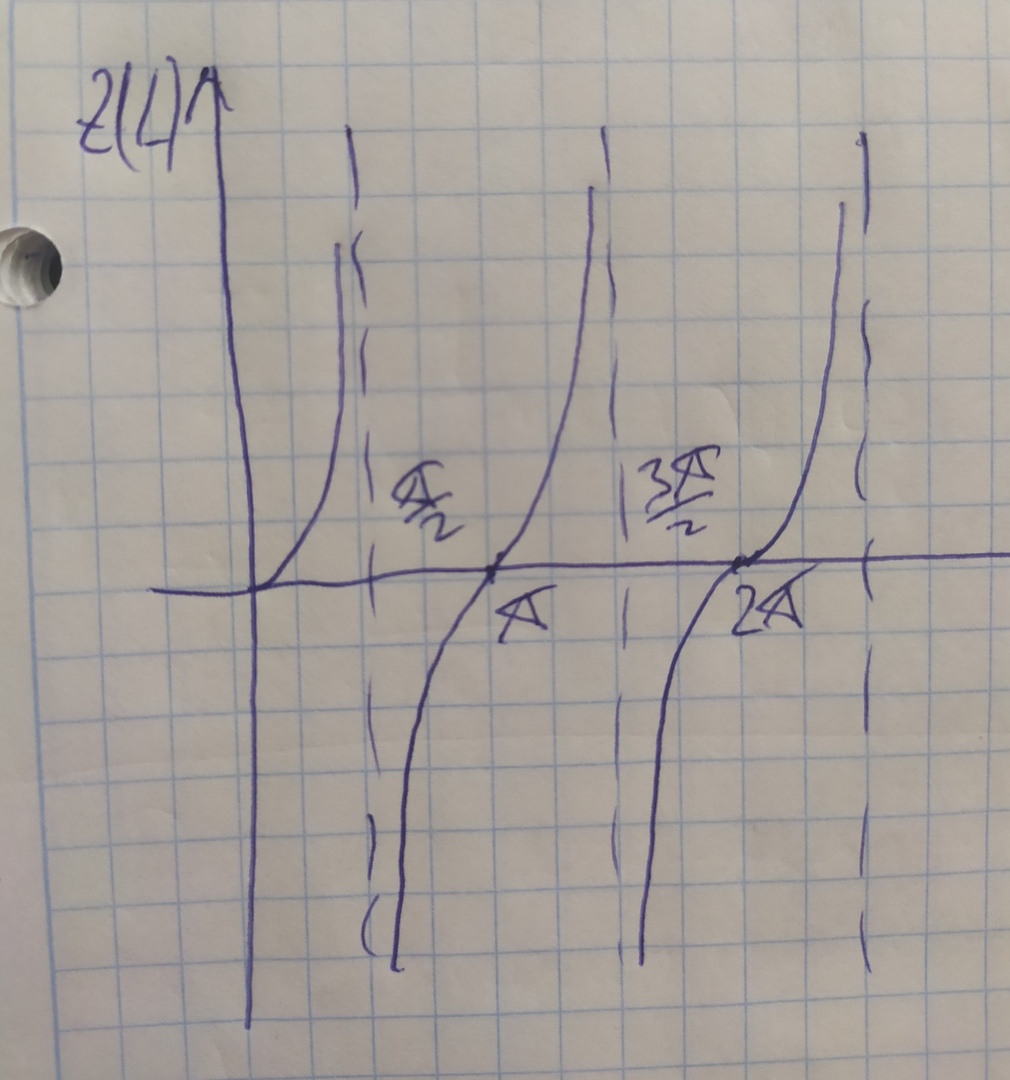

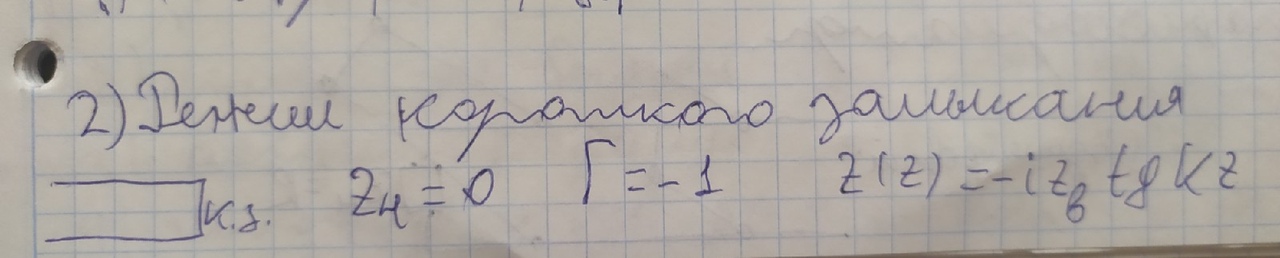

2. Режим короткого замыкания (Случай когда линия закорочена). При данном режиме работы импеданс нагрузки равен нулю, соответственно коэффициент отражения равен минус единице, а из формулы пересчета импедансов следует:

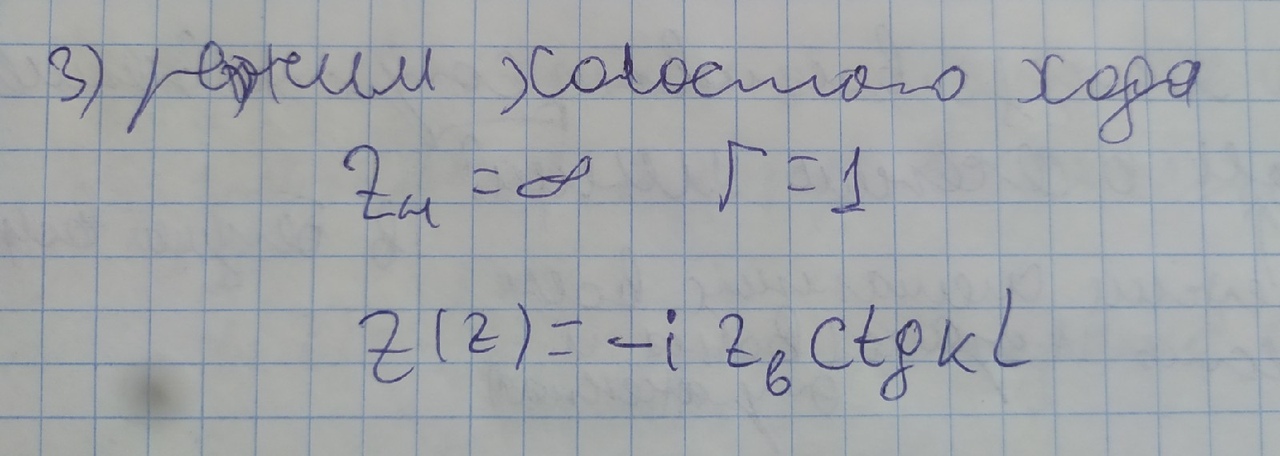

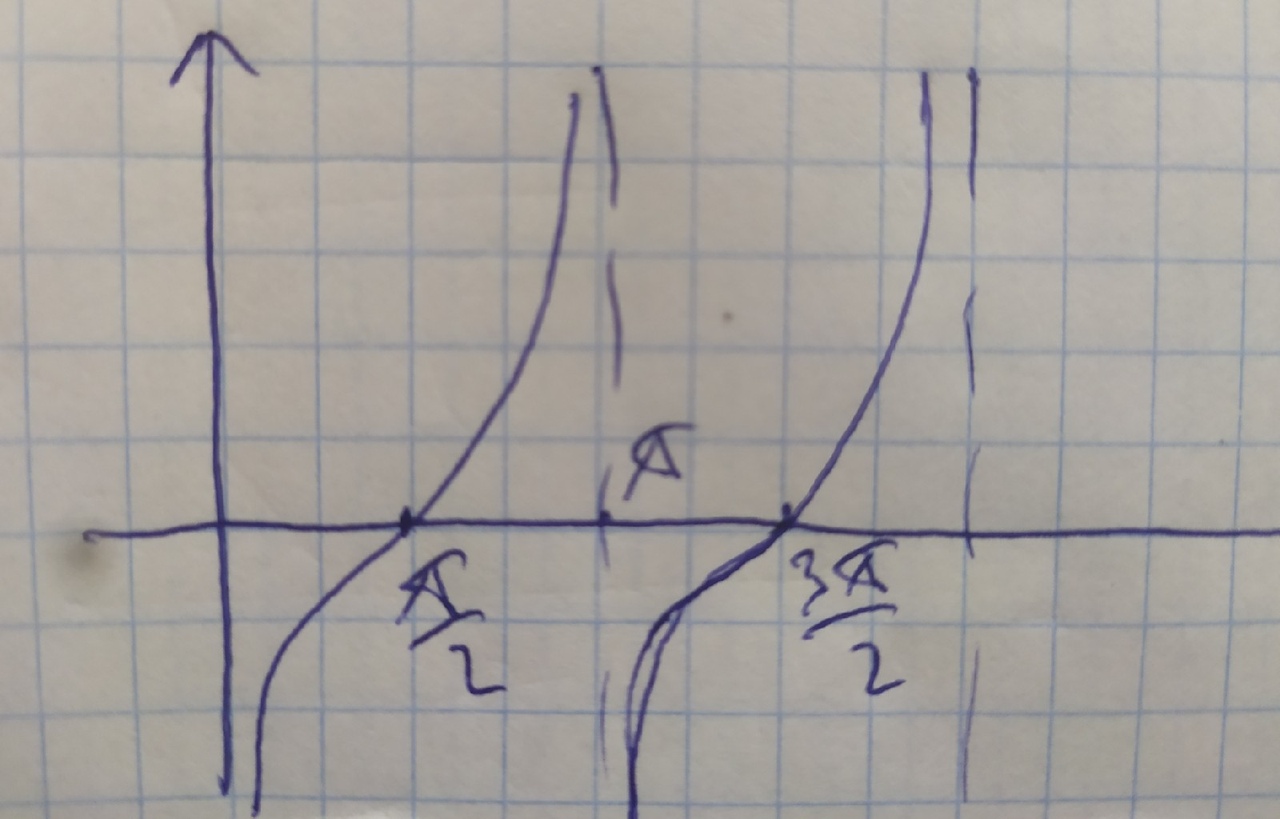

3. Режим холостого хода. При данном режиме импеданс нагрузки равен бесконечности, соотвественно коэффициент отражения равен единице, а импеданс в сечении по формуле пересчета импедансов равен:

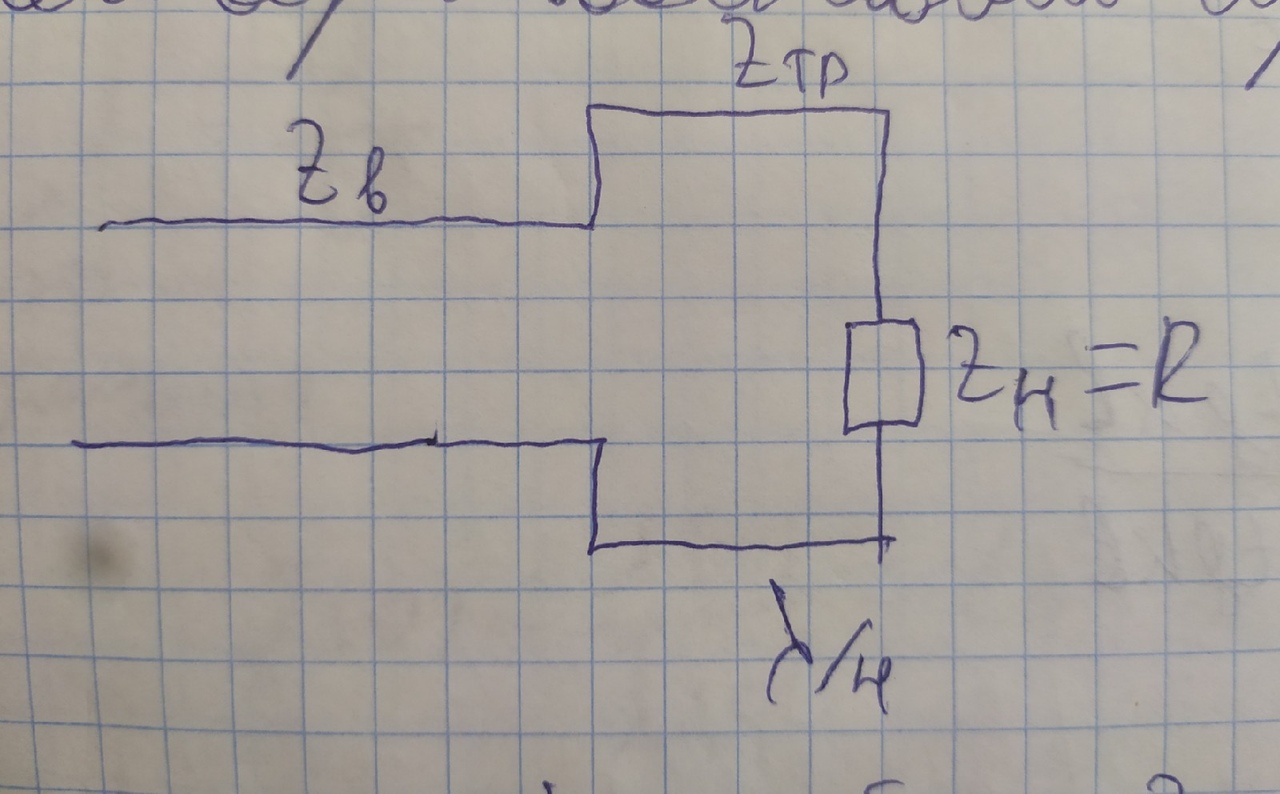

Четвертьволновой трансформатор — отрезок СВЧ линии передачи, длина которой (с учётом её коэффициента укорочения) равна четверти длины волны, возбуждаемой в этой линии.
Найдём импеданс трансформатора.

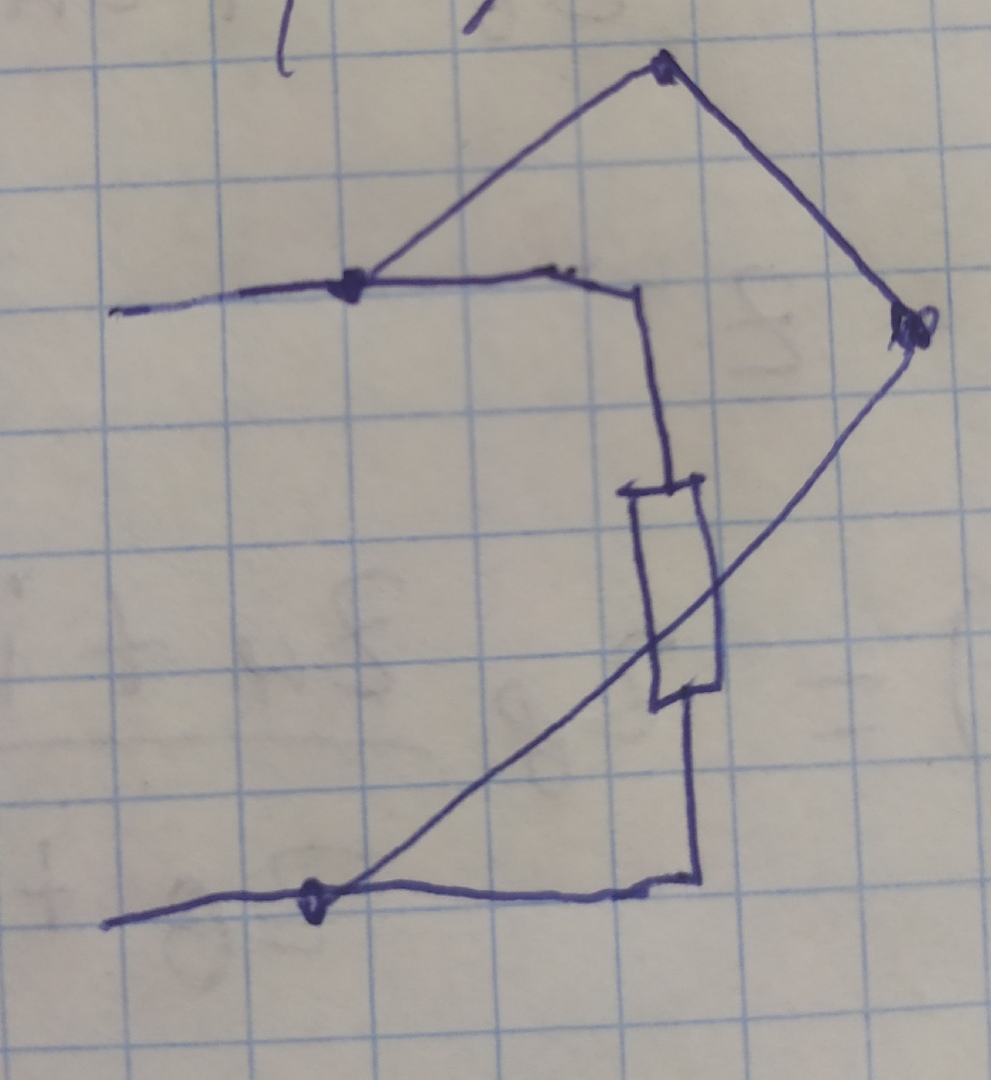

Одношлейфовый трасформатор

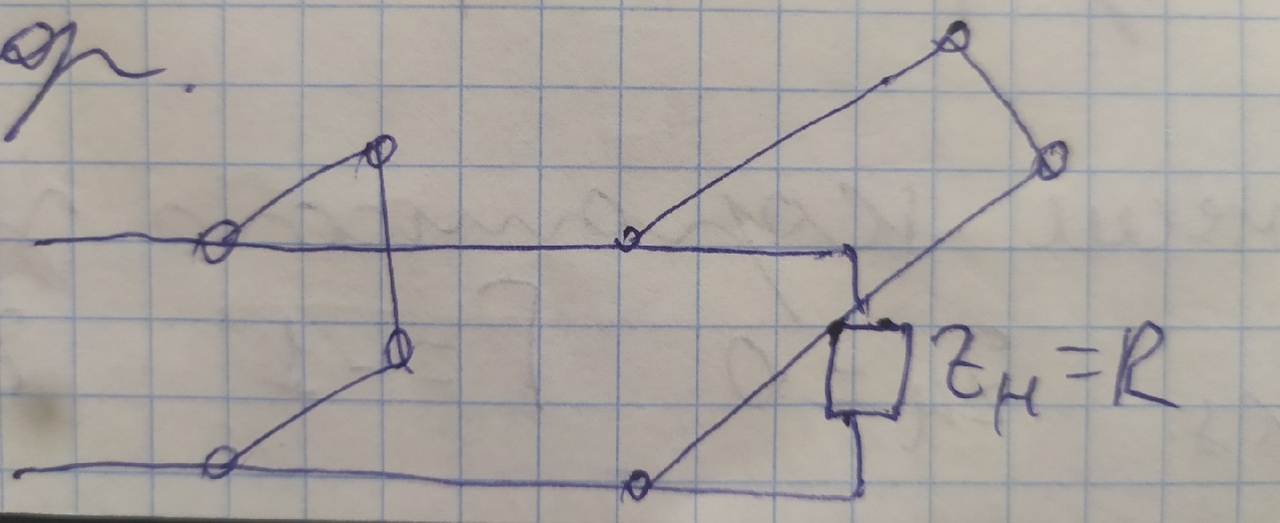

Двушлейфовый трансформатор
