Лекция 12

Оглавление

Задача

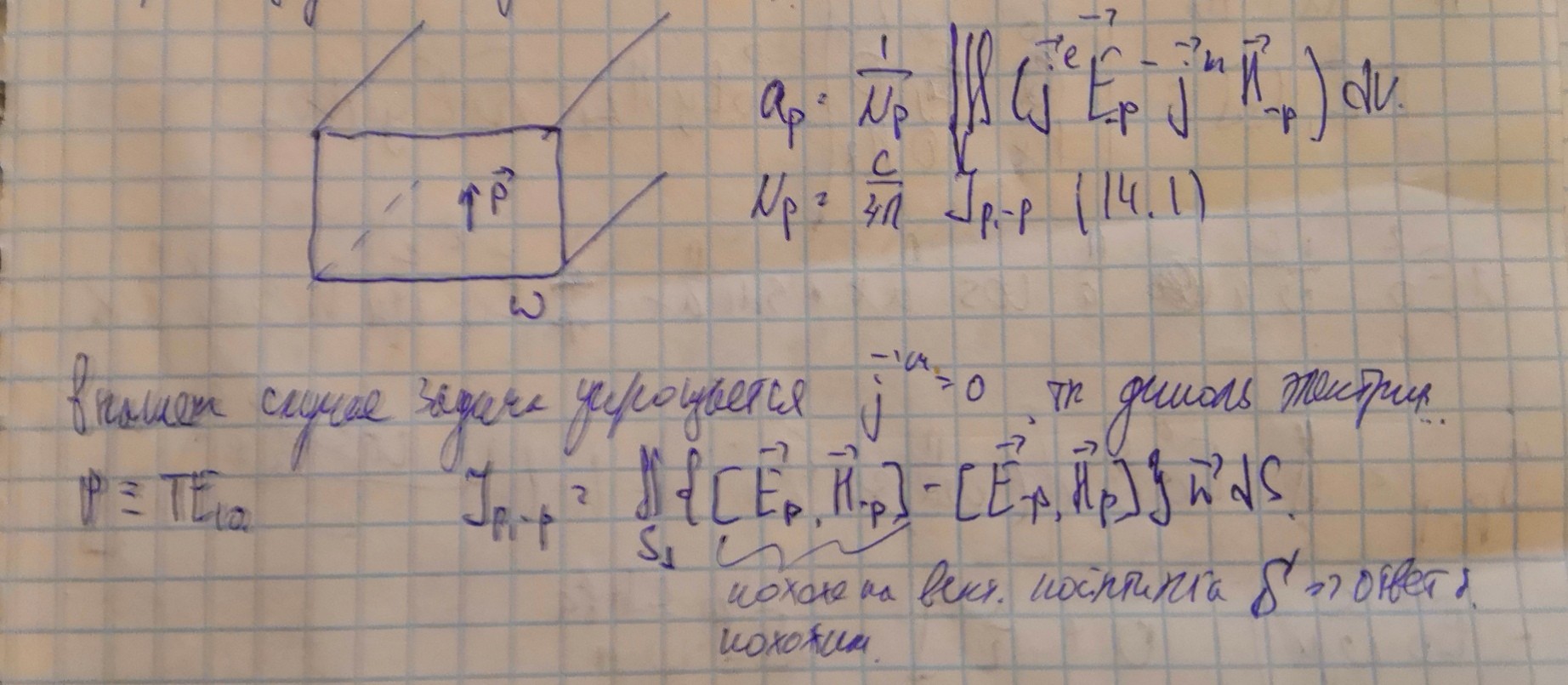

Рассмотрим пряммоугольный волновод с электрическим диполем внутри, имеющим дипольный момент р.

Мы хотим найти коэффициент возбуждения для моды ТЕ(1,0) и поля Е и Н мод.

Алгоритм.

1. Вычислить моды типа ТЕ(1,0). Для этого запишим компоненты поля в бегущей волне в положительном и отрицательном направлении.

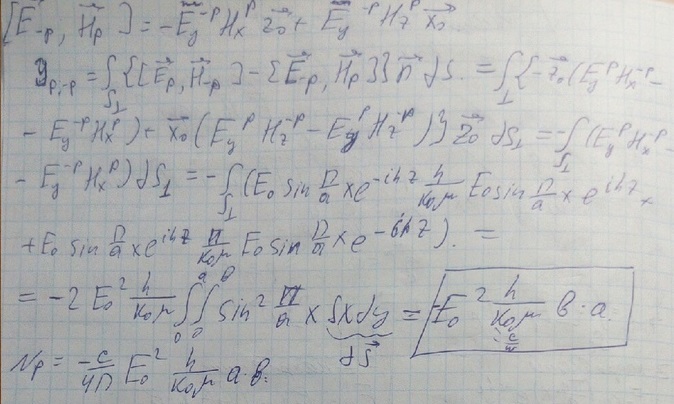

2. Вычислить векторное произведение,интеграл и норму.
3. Вычислить связь тока и дипольного момента.

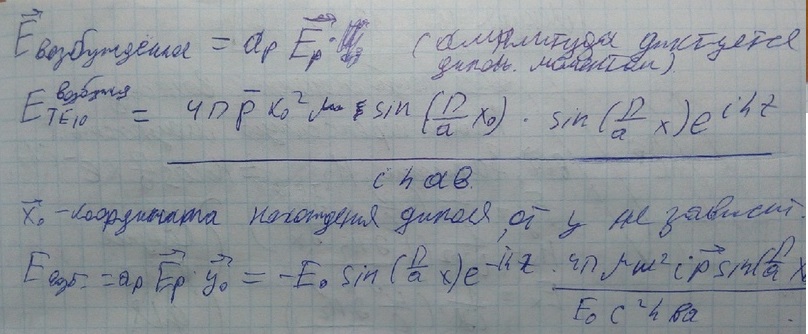

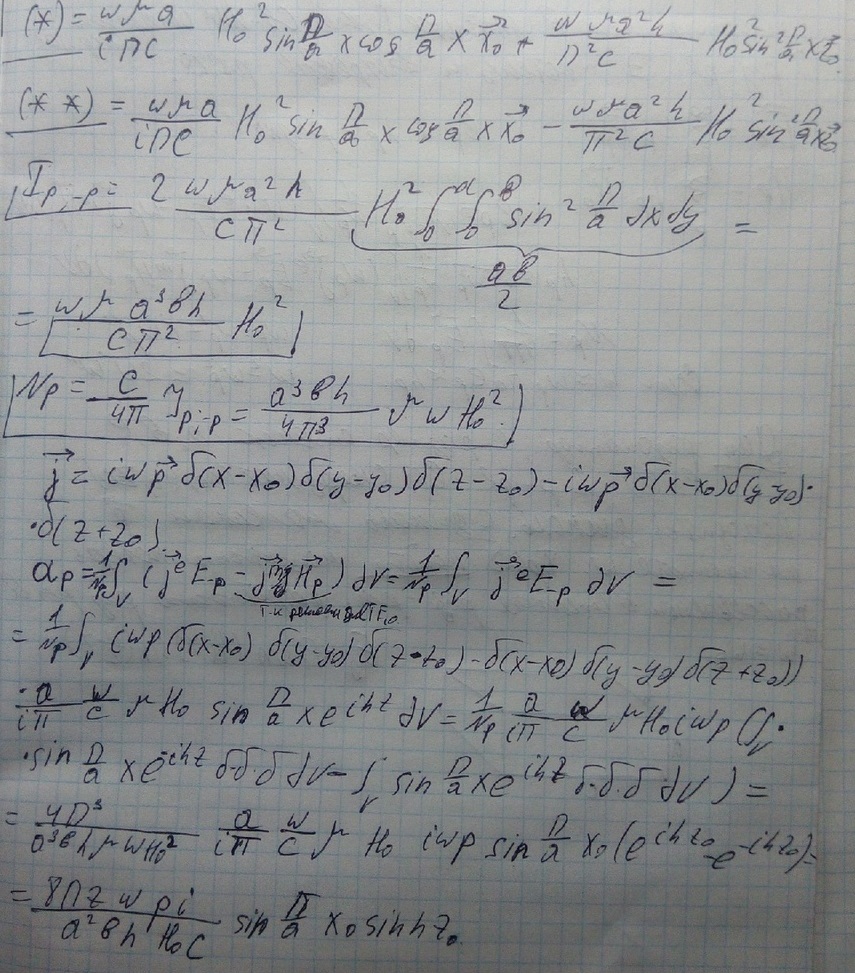

4. Вычислить коэффициент возбуждения и поля для очередной моды.
5. Если в волноводе распространяются еще не найденные моды то повторить пункт 4.

Решим эту задачу согластно алгоритму в предположении, что в волноводе распространяется только мода ТЕ(1,0), а значит возбуждаемые поля будут находиться намного проще, тк возбуждаемое поле задается одной модой и не придется суммировать поля разных мод.

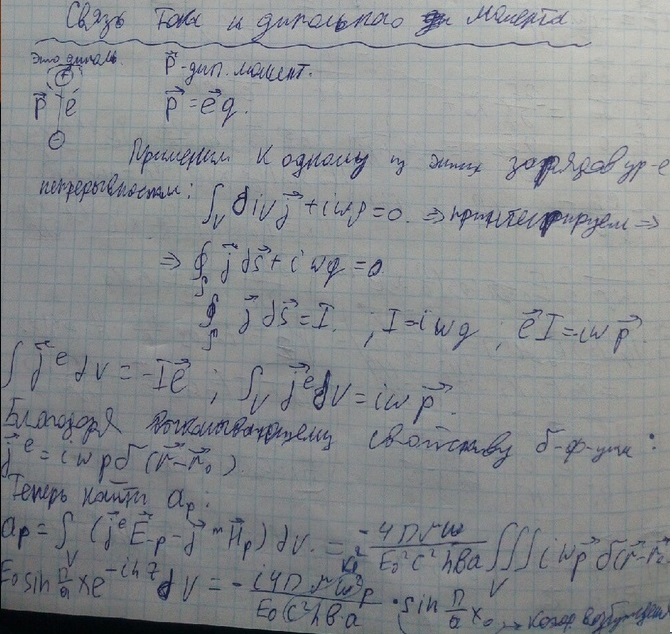

Связь тока и дипольного момента

Таким образом по данному алгоритму можно решать и более сложные задачи этого типа =)

 Однако, стоит отметить, что в случае магнитного диполя интеграл считался бы немного по другому.

Нахоэжение мощности.

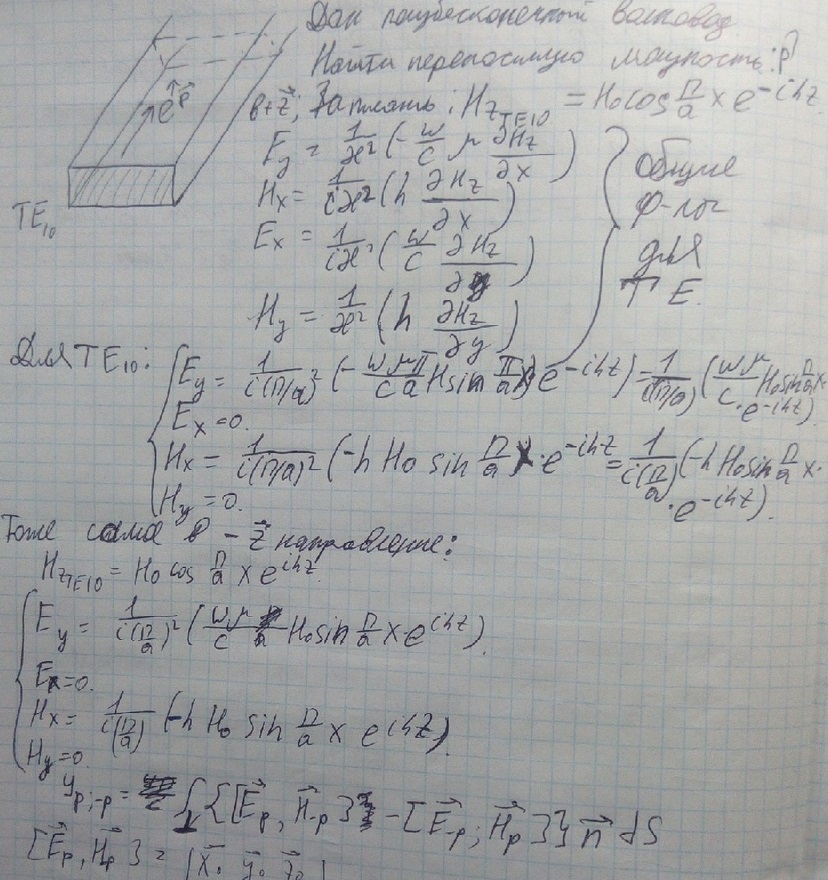

Дан полубесконечный волновод. Найти: переносимую мощность?

 Шаблон с заданиями  для самостоятельной работы по схеме таксономии Блума

1. Выучить материал лекции

2. Выделить формулы и запомнить

3. Осознать значение определений

4. Понять алгоритмы доказательства теорем и решения задач

5. Воспользоваться полученными алгоритмами при решении практических задач

6. Воспользоваться полученными знаниями при выполнении лабоарторных работ

7. Проанализировать полученные формулы и сравнить с полученными ранее

8. Проанализировать алгоритмы решения задач. Есть ли более эффективные способы?

9. Объединить знания полученные на данной лекции со знаниями, полученными ранее

10.Найти новое применение решению задач с практической точки зрения

11. Сделайте выводы по изученному материалу.

12. Составьте свой тест.
