Характерные режимы работы длинной линии

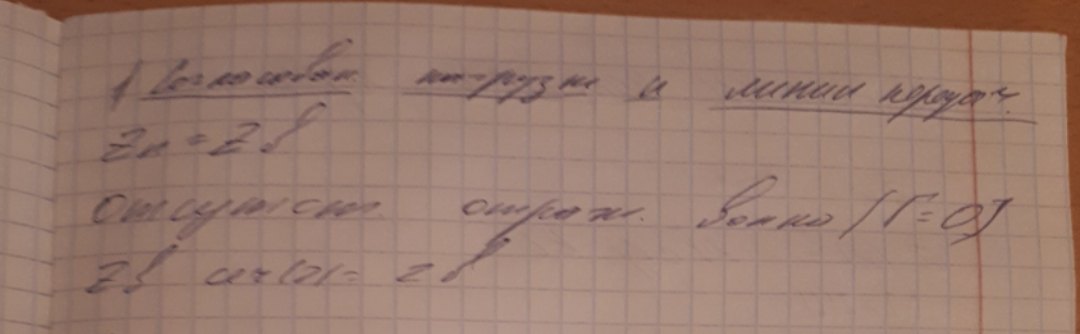

1. Режим согласования. При данном режиме работы импеданс нагрузки равен волновому сопротивлению, из чего следует что коэффициент отражения равен 0. Значит в данном случае нет встречной волны, которая повышает уровень шума и уменьшает скорость переноса информации. В данном случае вся энергия поглащается нагрузкой. Из формулы пересчета импеданса следует:
2. Режим короткого замыкания (Случай когда линия закорочена). При данном режиме работы импеданс нагрузки равен нулю, соответственно коэффициент отражения равен минус единице, а из формулы пересчета импедансов следует:

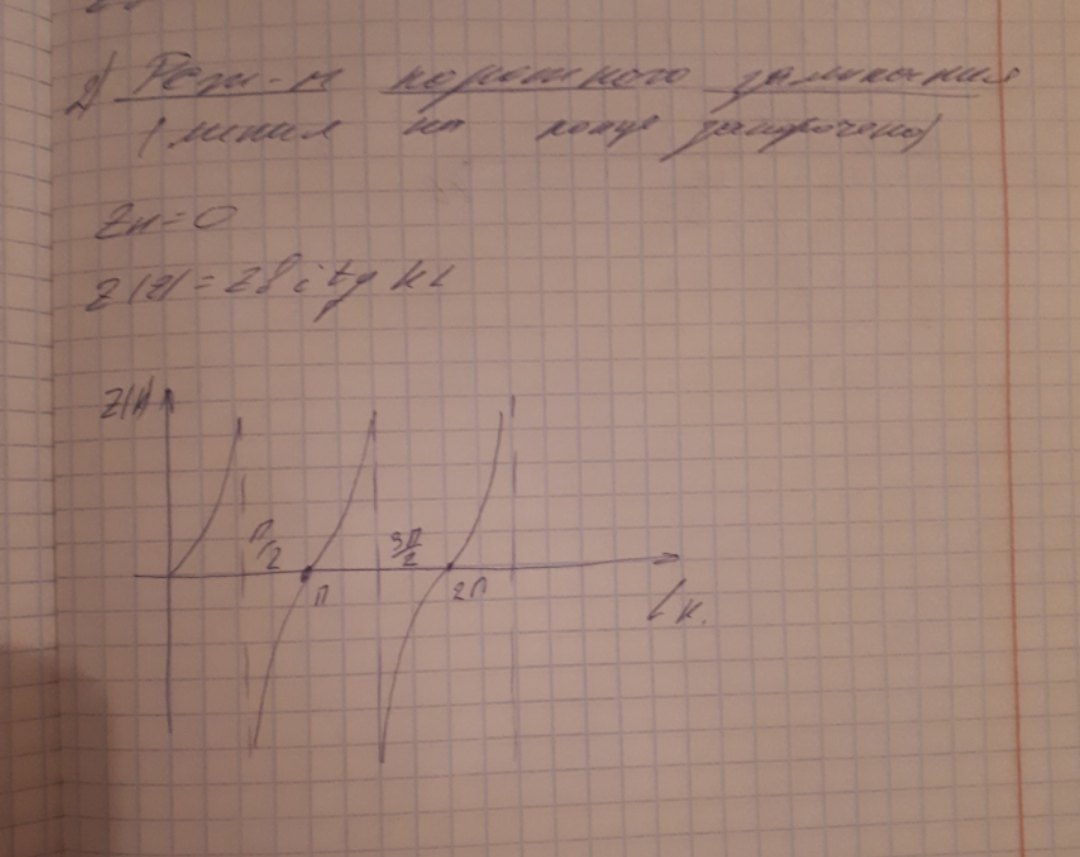

Это означает, что вся энергия отразится от нагрузки и амплитуда падающей волны равна амплитуде отраженной. Закороченная линия позволяет получать реактивный импеданс, что можно проследить по следующему графику:
Часть графика, находящаяся выше нуля отвечает за индуктивную нагрузку, а та часть что ниже нуля за емкостную.

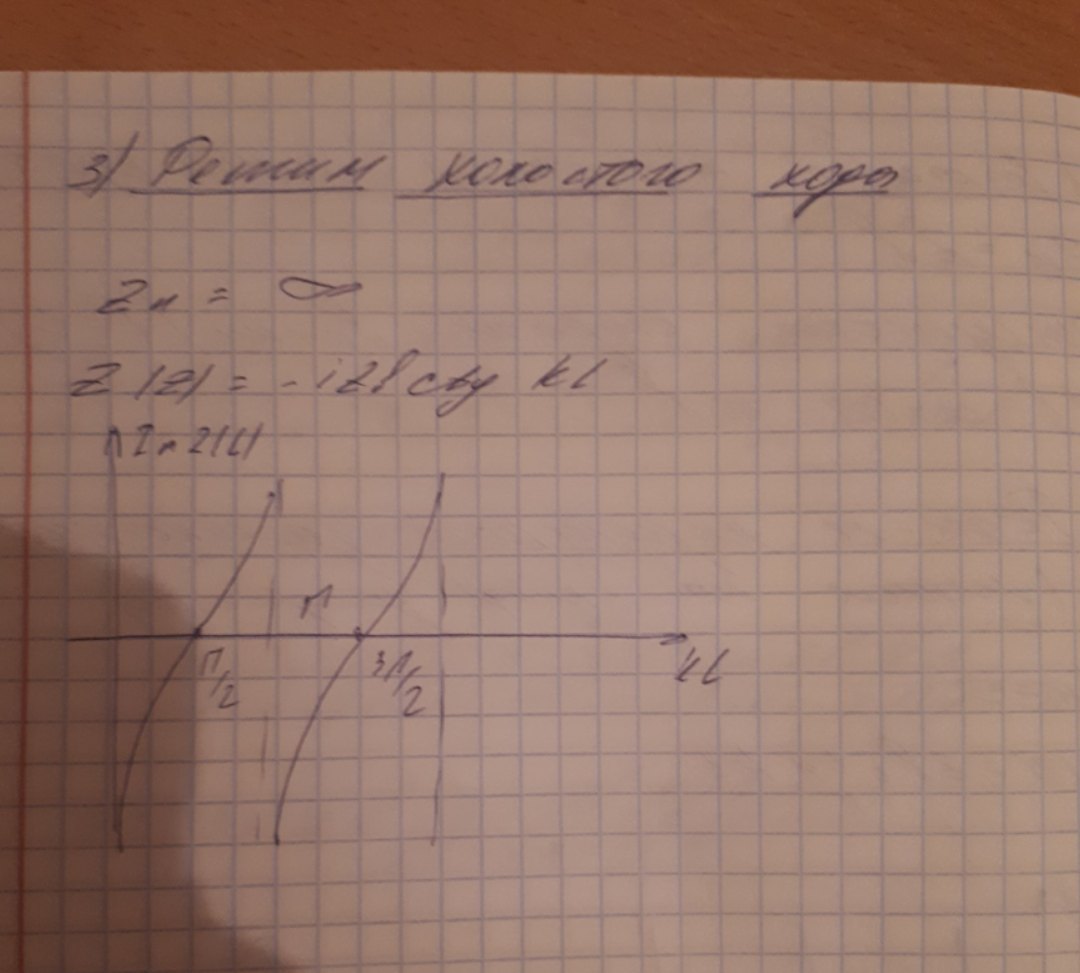

3. Режим холостого хода. При данном режиме импеданс нагрузки равен бесконечности, соотвественно коэффициент отражения равен единице, а импеданс в сечении по формуле пересчета импедансов равен:

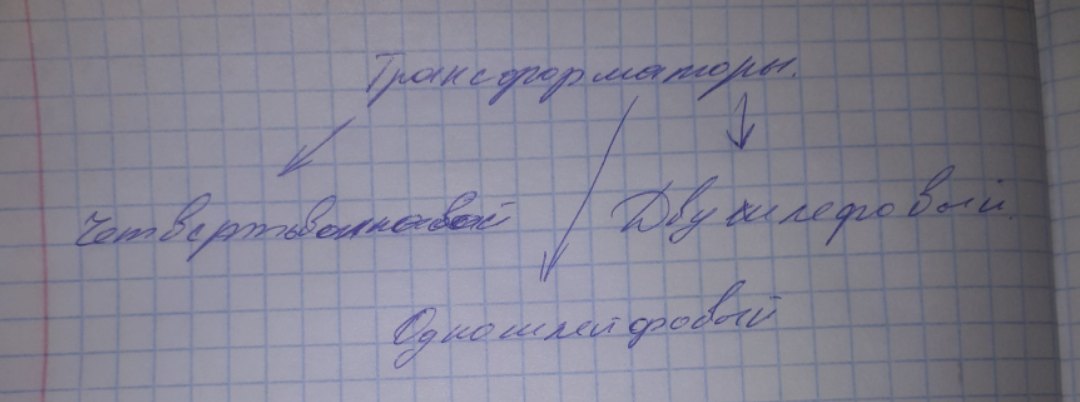

Четвертьволновой трансформатор — отрезок СВЧ линии передачи, длина которой (с учётом её коэффициента укорочения) равна четверти длины волны, возбуждаемой в этой линии.

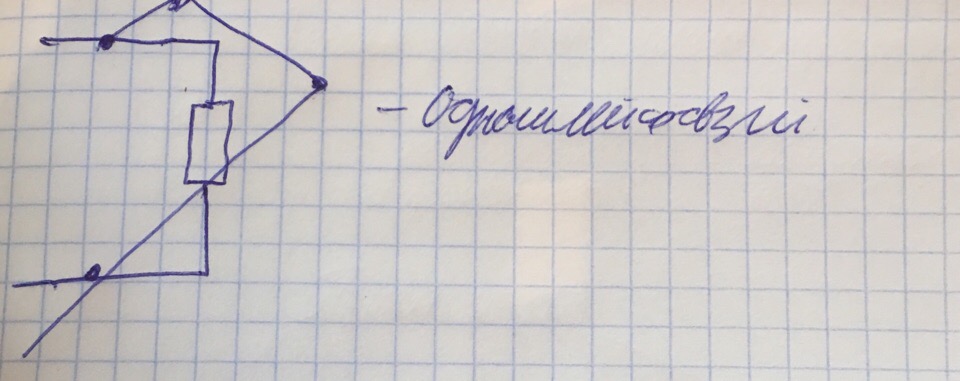

Одношлейфовый трансформатор
В качестве согласующего устройства рассмотрим одношлейфовый четвертьволновой трансформатор.

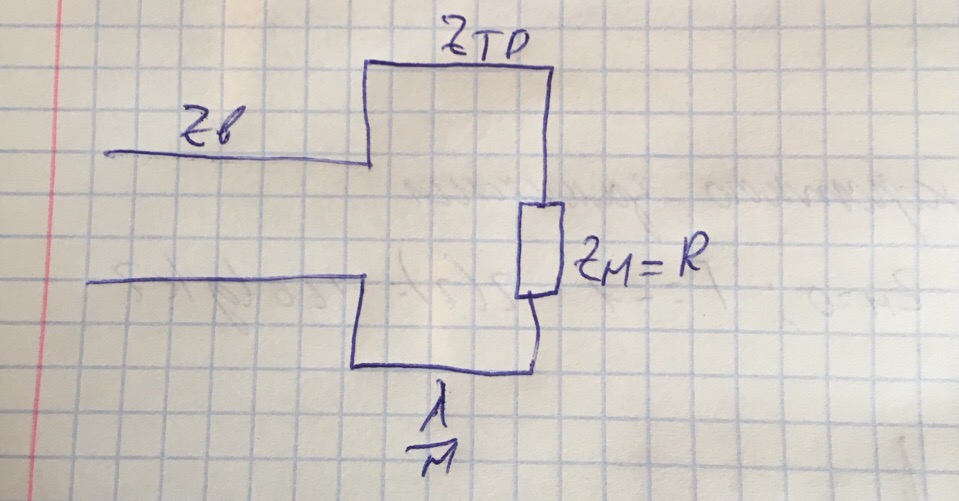

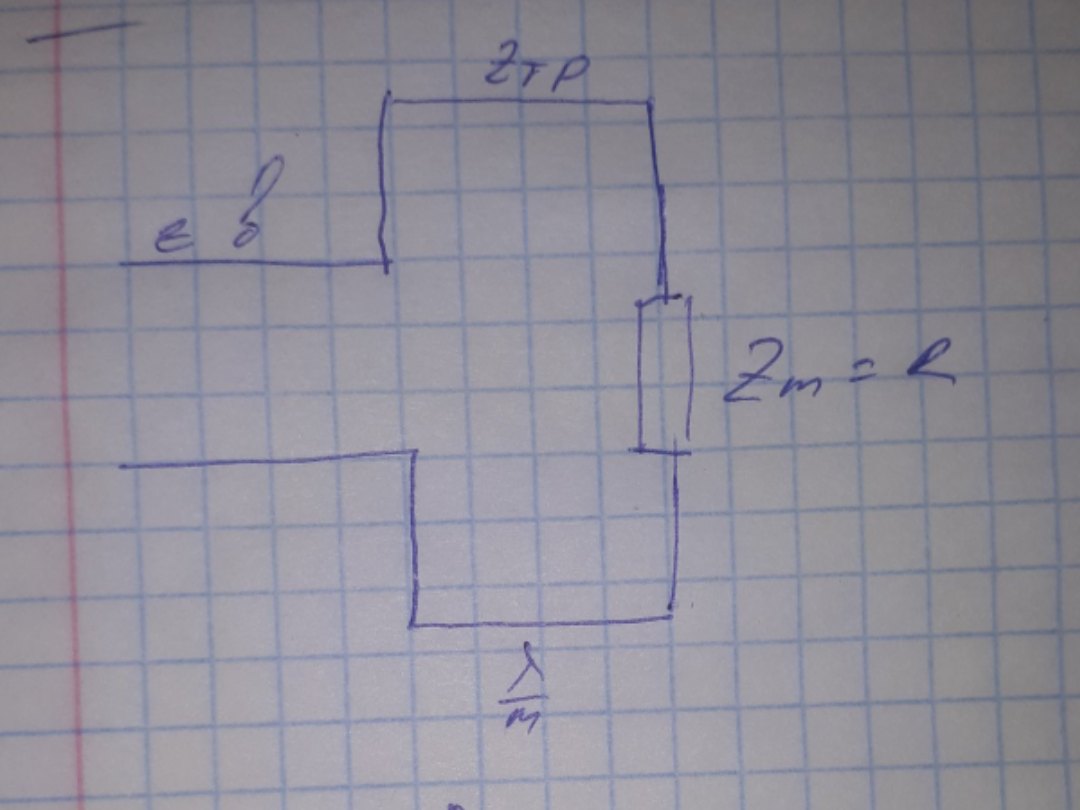

четвертьволновой трансформатор- участок цепи с нагрузкой и подходящими к ней линиями передач длиной в четверть волны.

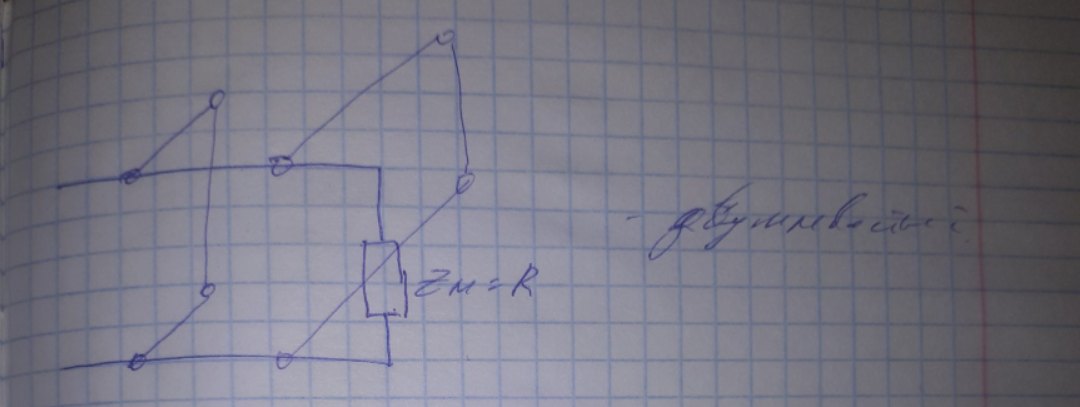

Двушлейфовый трансформатор
Тест
