Лекция 4. Свойства электромагнитных полей. Построение силовых линий.

1) В волноводе существуют ТЕ и ТМ моды.

2) Электрические силовые линии подходят к стенкам волновода под прямым углом.

3) Силовые линии магнитного поля замкнуты и касательны к стенкам.

4) Силовые линии перпендикулярны к стенкам и могут быть замкнуты, но при этом тенгенциальные компоненты равны нулю.

5) Поперечные компоненты электрического и магнитного полей на стенках должны пересекаться под прямым углом.

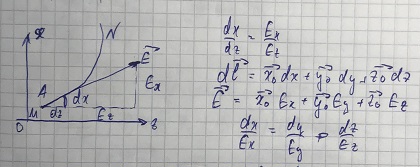

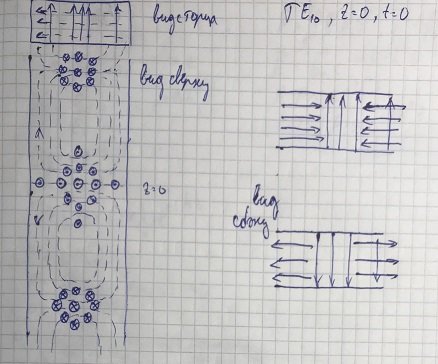

Рассмотрим случай для моды ТЕ₁₀:

Отметим, что в ТЕ волнах у магнитного поля поляризация - эллиптическая, а у электрического поля - линейная.

Зная картины силовых линий волн ТЕ₁₁ и ТМ₁₁, можно построить силовые линии любых мод.

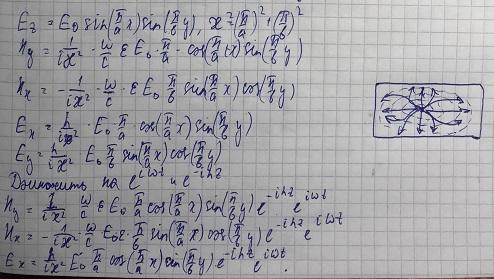

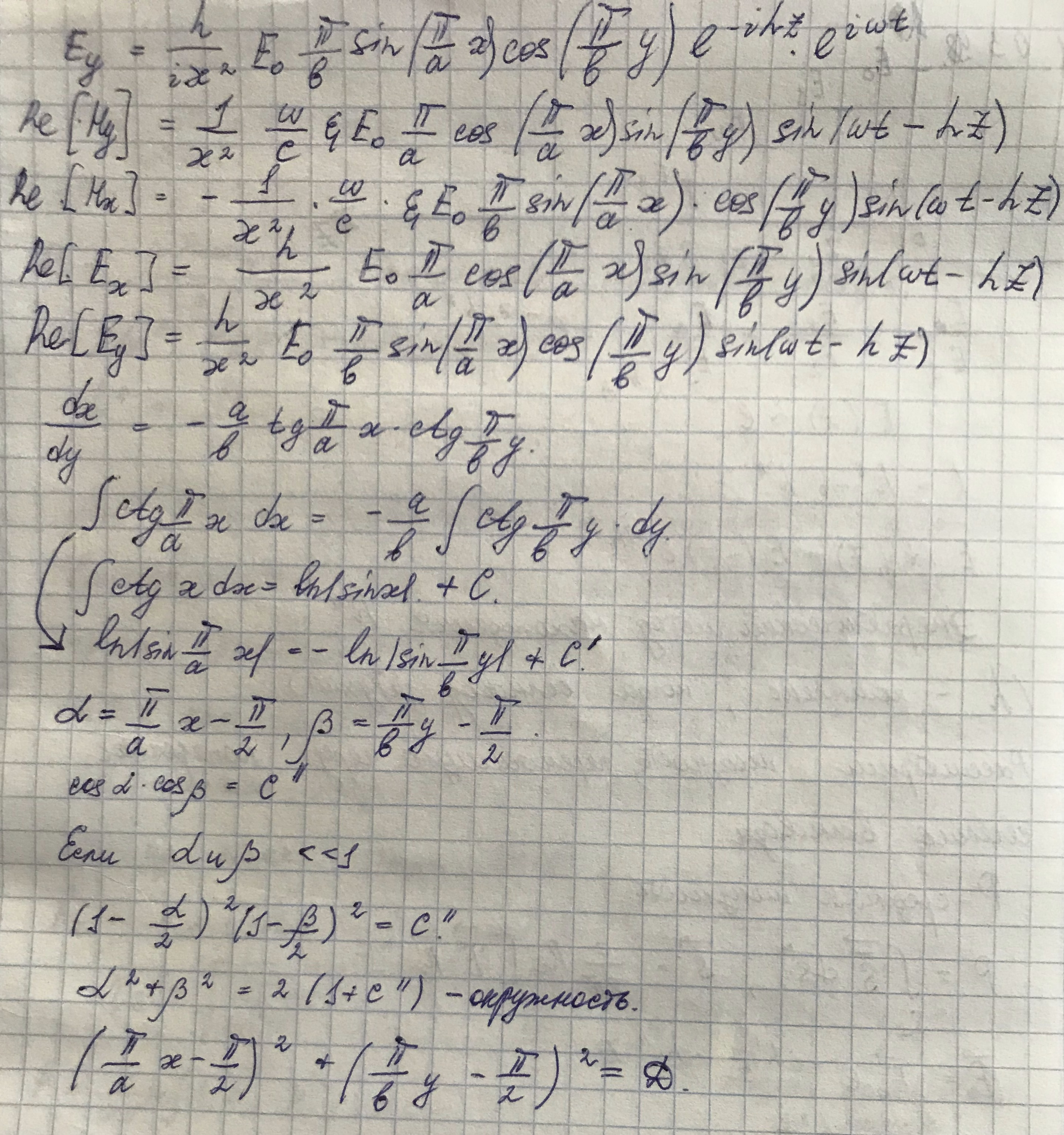

Рассмотрим задачу построения силовых линий для волны типа ТМ₁₁.

Знание и понимание	Вспомните основные свойства электромагнитных полей.
Знание и понимание	Переформулируйте их своими словами так, чтобы вам всегда было легко вспомнить и воспроизвести.
Интеллектуальные навыки	Продемонстрируйте свое умение строить картины силовых полей для разных типов волн (например, ТЕ01, ТЕ11).
	Сравните картины силовых линий и постарайтесь дать полученным результатам логическую интерпретацию для лучшего запоминания.
	Попробуйте разработать свой, более удобный для вас, алгоритм построения картин силовых линий.
	Сравните результаты проделанной работы с результатами одногруппников.
