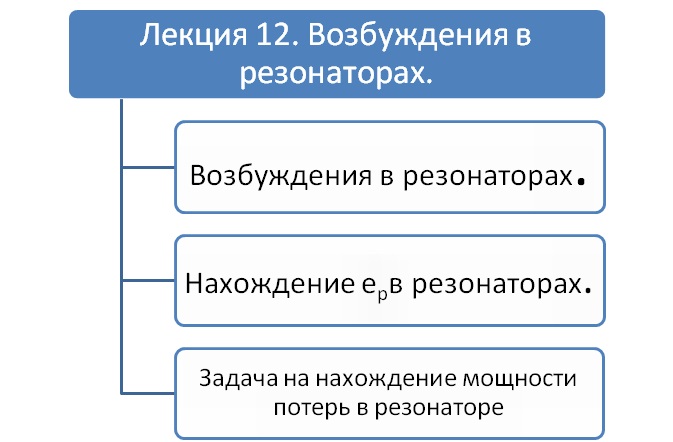

Возбуждение резонаторов.

   В резонаторе интерес представляют вихревые поля.

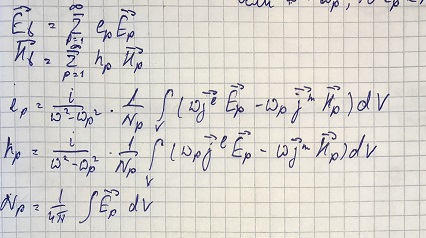

   Выпишем основные выражения, описывающие возбуждение в резонаторе:
 где ер,  ≈hр - коэффициенты возбуждения электрического и магнитного полей соответственно, Np - норма моды в резонаторе.
   Причем:
Рассмотрим следующую задачу:
   Дан резонатор с размерами a,b и L (a<b<L). В резонаторе в т. (x0,y0,z0) находится диполь с дипольным мометом р на частоте w. Найти: мощность, рассеиваемую в стенках резонатора, если известна добротность резонатора Q.

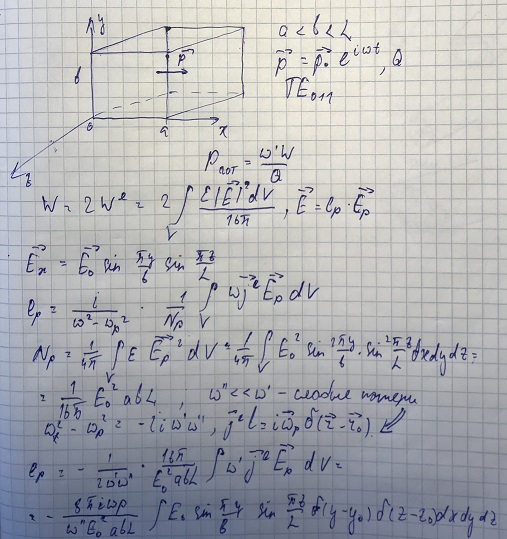

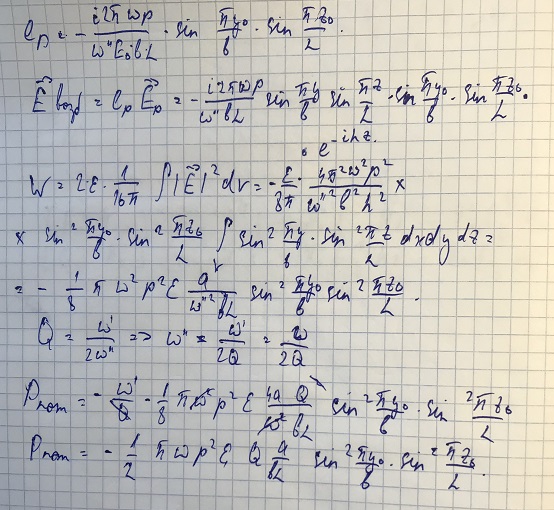

   Решение:



Задания для самостоятельной работы по схеме таксономии Блума.

Знание и понимание
  • Вспомните определение добротности. Что определяет этот параметр?
  • Объясните поведение частот вблизи резонатора.
Интеллектуальные навыки
  •  В общих чертах опишите процесс возбуждения поля в резонаторе (предположим, что в некоторой точке (x0,y0,z0) в резонаторе находится диполь р).
  • Поэкспериментирйте с местоположением диполя внутри резонатора. Что будет меняться в выкладках?
  • Разработайте экспресс-шаблон для нахождения пвозбужденного поля в резонаторе.
  •  Сравните свою схему нахождения возбужденного поля для волновода с этим шаблоном.
