Meshnology N35 - комплект разработчика ESP32 LoRa V3/WiFi LoRa 32 V4 – аккумулятор 3000 мА·ч, антенны 863–928 МГц , OLED-дисплей, корпус (HTIT-WB32LAF)
Комплект разработчика «все в одном» ESP32-S3 LoRa.
Эта компактная плата работает на двухъядерном процессоре ESP32-S3FN8 (240 МГц) и поддерживает Wi-Fi (802.11 b/g/n) , LoRa (SX1262) и Bluetooth 5 LE , что делает ее идеальным решением для умного города , беспроводных сенсорных сетей , Meshtastic и других приложений Интернета вещей . Полностью совместима с Arduino и удобна для разработчиков.
Надежная связь на больших расстояниях.
Плата оснащена чипом LoRa SX1262 , обеспечивающим мощность передачи до 21 дБм и чувствительность -134 дБм , а также встроенное экранирование радиочастот для снижения помех. Плата оснащена антеннами SMA и IPEX с диапазоном частот 863–928 МГц , что обеспечивает надежное и стабильное соединение LoRaWAN.
Прочный защитный корпус со встроенным аккумулятором
. Плата размещена в прочном защитном корпусе N35 и оснащена предустановленным литий-ионным аккумулятором емкостью 3000 мА·ч с поддержкой зарядки через порт Type-C , автоматического переключения источника питания и определения уровня заряда аккумулятора . Функции безопасности включают защиту от перезарядки , короткого замыкания и электростатического разряда . Встроенный OLED-дисплей размером 0,96 дюйма (128 x 64) отображает данные отладки и состояние системы в режиме реального времени.
Удобный для разработчиков ввод/вывод и совместимость.
Оснащен микросхемой USB-Serial CP2102 для удобного программирования, а также богатым набором интерфейсов ввода/вывода: АЦП, I2C, SPI, UART и емкостными сенсорными датчиками . Полностью совместим с Arduino IDE и Raspberry Pi для быстрого прототипирования и интеграции.
В комплект поставки входят:
плата разработки ESP32 LoRa V3/LoRa 32 V4,
литий-ионная аккумуляторная батарея емкостью 3000 мАч (предустановлена),
защитный чехол N35 , антенна
863–928 МГц
Размеры и вес
Плата с корпусом: прибл. 100 мм × 45 мм × 30 мм
Общий вес: прибл. 95 г (включая батарею и корпус)
Основные характеристики комплекта платы WiFi LoRa 32 V4
- Чипсет ESP32-S3R2 + SX1262 — поддерживает связь Wi-Fi (802.11 b/g/n), Bluetooth BLE и LoRa.
- Обновление памяти – 2 МБ встроенной PSRAM + 16 МБ внешней флэш-памяти, оптимизированной для рендеринга пользовательского интерфейса и сложных систем.
- Увеличенная мощность передачи LoRa — до 27±1 дБм для более надежной связи на больших расстояниях.
- Совместимая конструкция — тот же форм-фактор и расположение выводов, что и у WiFi LoRa 32 V3, простой способ модернизации.
- Интегрированный ПК-корпус и антенна — закрытая защита экрана со встроенной FPC-антенной 2,4 ГГц для долговечности и стабильности сигнала.
- Поддержка солнечной энергии – добавлен интерфейс солнечной панели SH1.25-2P (поддерживает 4,4–6 В / ≤540 мА).
- Оптимизированное управление аккумулятором — интеллектуальная зарядка/разрядка, защита от перезарядки, определение уровня заряда и плавное переключение между USB и аккумулятором.
- Расширенное расширение — добавлен интерфейс SH1.25-8Pin GNSS для модулей позиционирования.
- Интерфейс USB Type-C — со встроенной регулировкой напряжения, защитой от электростатических разрядов, защитой от короткого замыкания и радиочастотной изоляцией.
- Сверхнизкое энергопотребление — менее 20 мкА, с независимым управлением питанием ГНСС.
V3 против V4 – Сравнительная таблица
| Особенность | ESP32 LoRa 32 V3 | WiFi LoRa 32 V4 (обновленный) |
|---|---|---|
| Основной микроконтроллер | ESP32-S3FN8, двухъядерный, до 240 МГц | ESP32-S3R2, двухъядерный, 2 МБ PSRAM, 16 МБ Flash |
| Чип LoRa | SX1262 | SX1262 |
| USB-интерфейс | Тип C, с регулировкой напряжения и защитой от электростатического разряда | Тип C, с регулировкой напряжения, защитой от электростатических разрядов, короткого замыкания, радиочастотной изоляцией |
| Чип USB-последовательный | Интегрированный CP2102 | Удалено – более простая конструкция, более низкая стоимость |
| Отображать | 0,96″ 128×64 OLED | 0,96″ OLED (с защитой корпуса ПК) |
| Антенна | Пружинная антенна 2,4 ГГц | Интегрированная антенна FPC 2,4 ГГц с корпусом + разъем IPEX |
| Интерфейс батареи | SH1.25-2, с управлением зарядом/разрядом | SH1.25-2, оптимизированное управление, вход солнечной панели (4,4–6 В / ≤540 мА) |
| GPS-интерфейс | Нет в наличии | Добавлен интерфейс GNSS SH1.25-8Pin |
| Беспроводное подключение | Wi-Fi б/г/н, Bluetooth 5 (LE), LoRa | Wi-Fi б/г/н, Bluetooth 5 (LE), LoRa |
| Память | 384 КБ ПЗУ, 512 КБ SRAM, 16 КБ RTC SRAM, 8 МБ флэш-памяти | 2 МБ PSRAM + 16 МБ флэш-памяти |
| Мощность передачи LoRa | 21 ±1 дБм | 27 ±1 дБм (увеличение мощности) |
| Потребляемая мощность | Конструкция с низким энергопотреблением | Сверхнизкий <20 мкА, независимое управление питанием ГНСС |
| Размеры | 50,2 × 25,5 × 10,2 мм | Аналогичный размер (совместим с выводами V3) |
| Рабочая температура. | -20 ~ 70 ℃ | -20 ~ 70 ℃ |
| Поддержка развития | Arduino IDE | Arduino + расширенная совместимость |
| Примечательные дополнения | CP2102 для программирования/отладки | Вход солнечной энергии, более мощный LoRa, GNSS, защита корпуса |

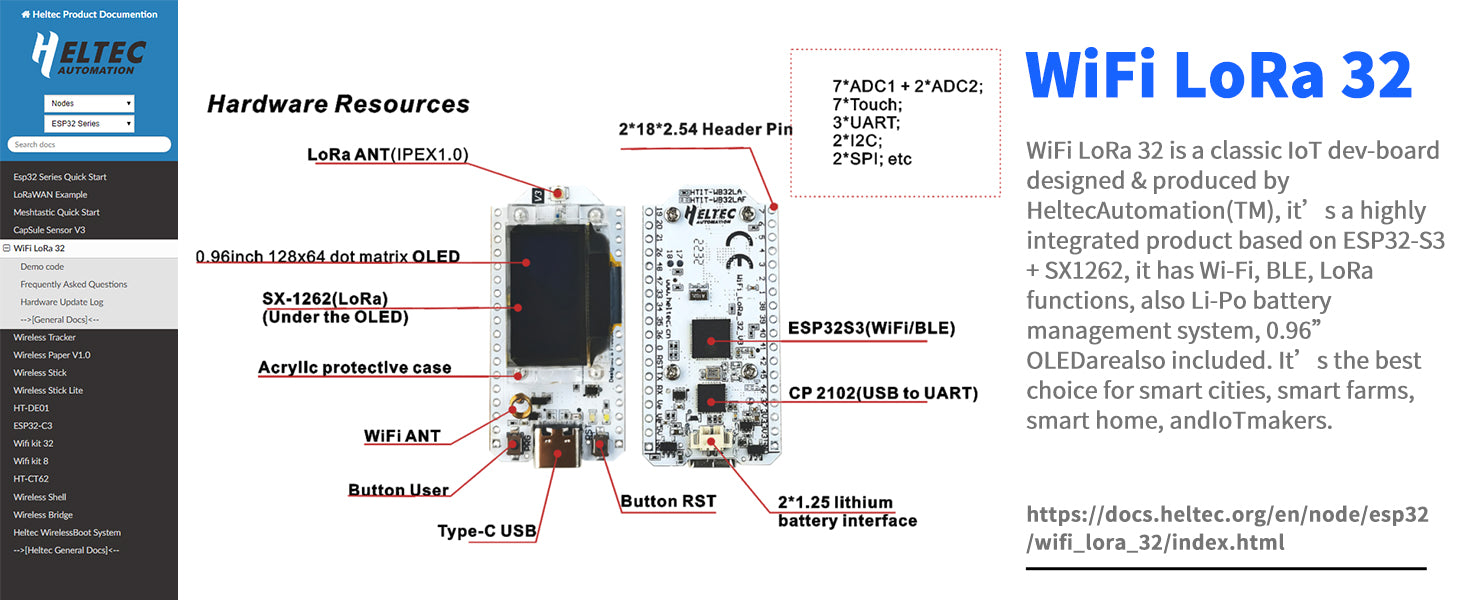

Технические характеристики платы ESP32 LoRa V3
| Мастер Чип | ESP32-S3FN8 (32-битный двухъядерный процессор Xtensa LX7) |
| Чип узла LoRa | SX1262 |
| USB-последовательный чип | CP2102 |
| Частота | 470~510 МГц, 863~928 МГц |
| Макс. мощность передачи | 21±1 дБм |
| Максимальная чувствительность приема | -134 дБм при полосе пропускания SF12 = 125 кГц |
| Wi-Fi | 802.11 b/g/n, до 150 Мбит/с |
| Bluetooth | Bluetooth 5 (LE) |

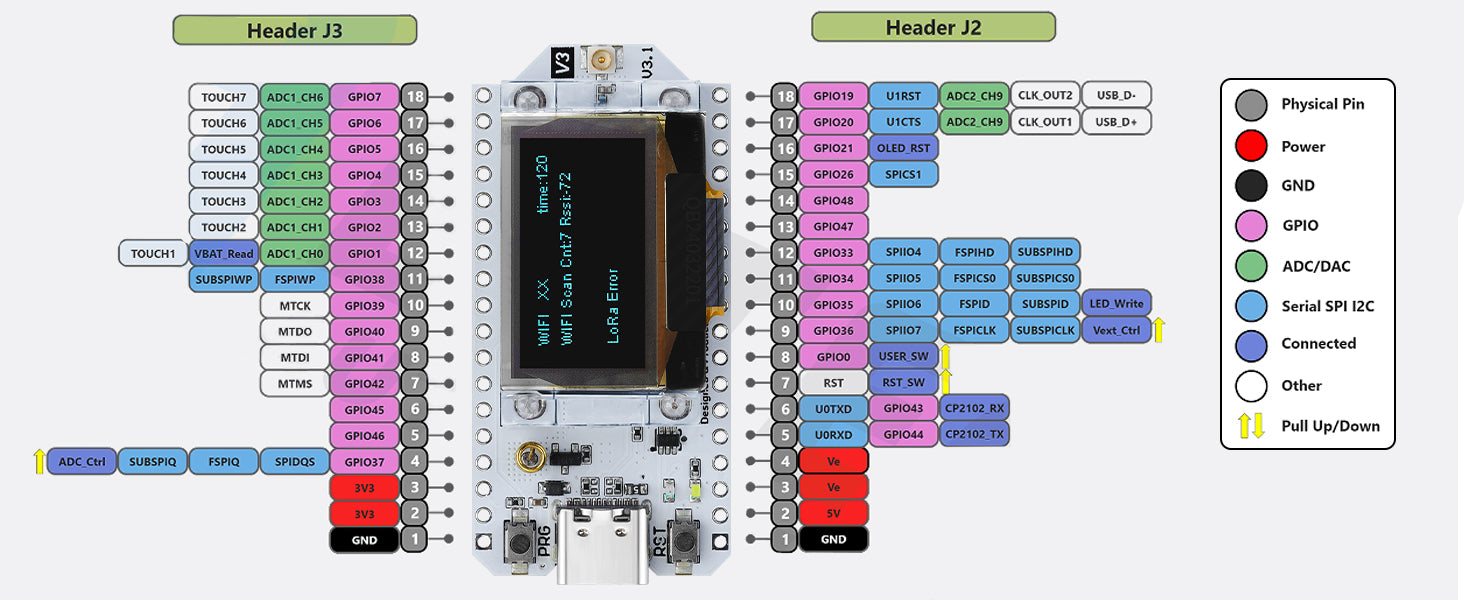

| Аппаратный ресурс | 7*АЦП1 + 2*АЦП2; 7*Touch; 3*UART; 2*I2C; 2*SPI; и т. д. |
| Память | 384 КБ ПЗУ; 512 КБ SRAM; 16 КБ RTC SRAM; 8 МБ SiP Flash |
| Интерфейс | USB типа C; 2 разъема для литиевых аккумуляторов по 1,25 В; LoRa ANT (IPEX1.0); 2 разъема для подключения 18 штырьков по 2,54 В |
| Аккумулятор | Питание и зарядка литиевой батареи 3,7 В |
| Рабочая температура | -20 ~ 70 ℃ |
| Размеры | 50,2 * 25,5 * 10,2 мм |
Размеры
| Мастер Чип | ESP32-S3FN8 (32-битный двухъядерный процессор Xtensa LX7) |
| Чип узла LoRa | SX1262 |
| USB-последовательный чип | CP2102 |
| Частота | 470~510 МГц, 863~928 МГц |
| Макс. мощность передачи | 21±1 дБм |
| Максимальная чувствительность приема | -134 дБм при полосе пропускания SF12 = 125 кГц |
| Wi-Fi | 802.11 b/g/n, до 150 Мбит/с |
| Bluetooth | Bluetooth 5 (LE) |
| Аппаратный ресурс | 7*АЦП1 + 2*АЦП2; 7*Touch; 3*UART; 2*I2C; 2*SPI; и т. д. |
| Память | 384 КБ ПЗУ; 512 КБ SRAM; 16 КБ RTC SRAM; 8 МБ SiP Flash |
| Интерфейс | USB типа C; 2 разъема для литиевых аккумуляторов по 1,25 В; LoRa ANT (IPEX1.0); 2 разъема для подключения 18 штырьков по 2,54 В |
| Аккумулятор | Питание и зарядка литиевой батареи 3,7 В |
| Рабочая температура | -20 ~ 70 ℃ |
| Размеры | 50,2 * 25,5 * 10,2 мм |
| Номер модели товара | В3 |
| Вес товара | 5,3 унции |
| Размеры упаковки | 6 x 5 x 1,46 дюйма |
| Производитель | Мешнология |
В коробке
- Защитный чехол N35 (синий/красный)
- 1 x Плата разработки ESP32 LoRa V3
- 1 аккумулятор Meshnology емкостью 3000 мАч
- 1 x Антенна 863~928 МГц x 1
Ресурсы
Больше файлов и документов можно найти на странице Meshnology Wiki и Code Lab.
Сравнение серии ESP32 LoRa
 |
 |
 |
 |
|
|---|---|---|---|---|
| Особенность | Н30 | N32 | Н33 | N35 |
| Процессор | ESP32-S3FN8 (двухъядерный 240 МГц) | ESP32-S3FN8 (двухъядерный 240 МГц) | ESP32-S3FN8 (двухъядерный 240 МГц) | ESP32-S3FN8 (двухъядерный 240 МГц) |
| Чип LoRa | SX1262 | SX1262 | SX1262 | SX1262 |
| Частота | 470~510 МГц, 863~928 МГц |
470~510 МГц, 863~928 МГц |
470~510 МГц, 863~928 МГц |
470~510 МГц, 863~928 МГц |
| Аккумулятор | 1100 мАч литий-ионный | 3000 мАч литий-ионный | 3000 мАч литий-ионный | 3000 мАч литий-ионный |
| Отображать | 0,96-дюймовый OLED-дисплей (128x64, I2C, SSD1315) | 0,96-дюймовый OLED-дисплей (128x64, I2C, SSD1315) | 0,96-дюймовый OLED-дисплей (128x64, I2C, SSD1315) | 0,96-дюймовый OLED-дисплей (128x64, I2C, SSD1315) |
| Антенна | Внешняя антенна 863~928 МГц | Внешняя антенна 863~928 МГц | Внешняя антенна 863~928 МГц | Внешняя антенна 863~928 МГц |
| Входная мощность | USB-C | USB-C | USB-C | USB-C |
| Совместимо с | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN |

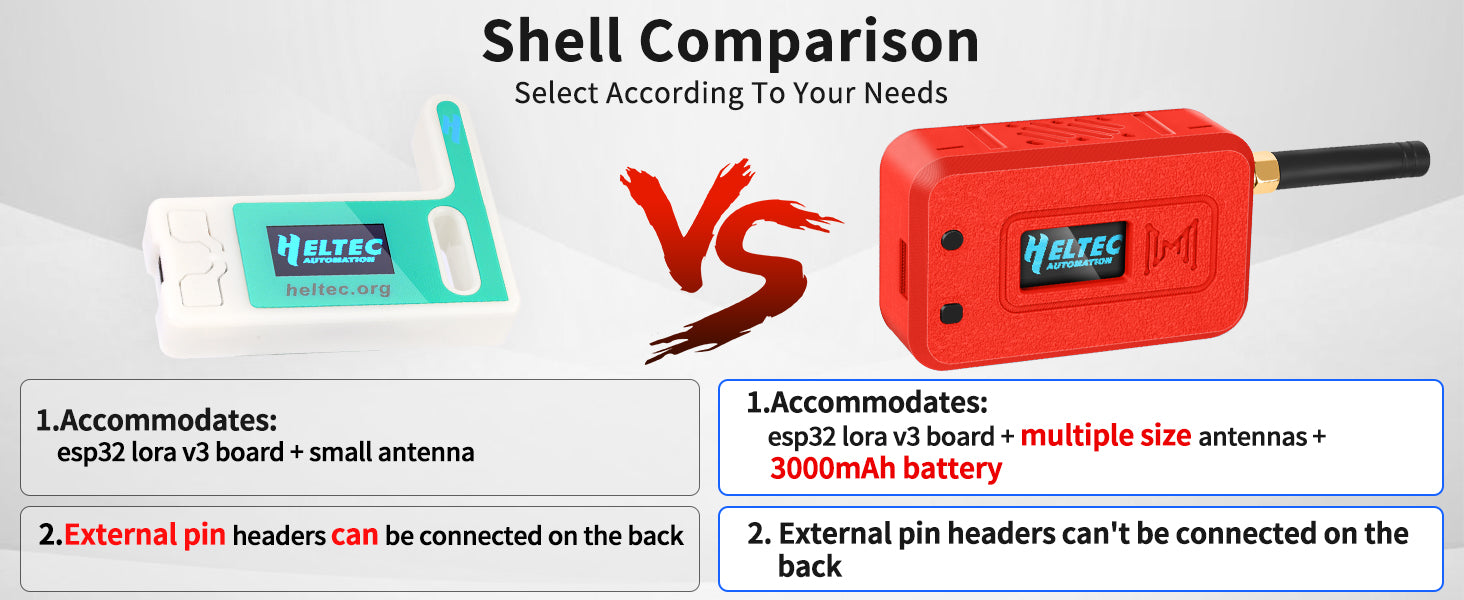

| Случай | Изготовлено на заказ на 3D-принтере с OLED-окном | Защитный чехол со слотом для OLED-дисплея | Защитный чехол со слотом для OLED-дисплея | Защитный чехол со слотом для OLED-дисплея |
| Варианты использования | Маломощное портативное устройство LoRa | Длительный срок службы батареи для полевого использования | Интернет вещей, умный дом, связь на большие расстояния | Карманный формат, эффективность на весь день |
