Способы передачи информации между двумя точками.
В свободном пространстве есть две точки А и В, для которых нам необходимо выполнить следующие задачи:
- передать информацию от т. А к т. В
- передать энергию от т. А к т. В
Способы достижения данной задачи:

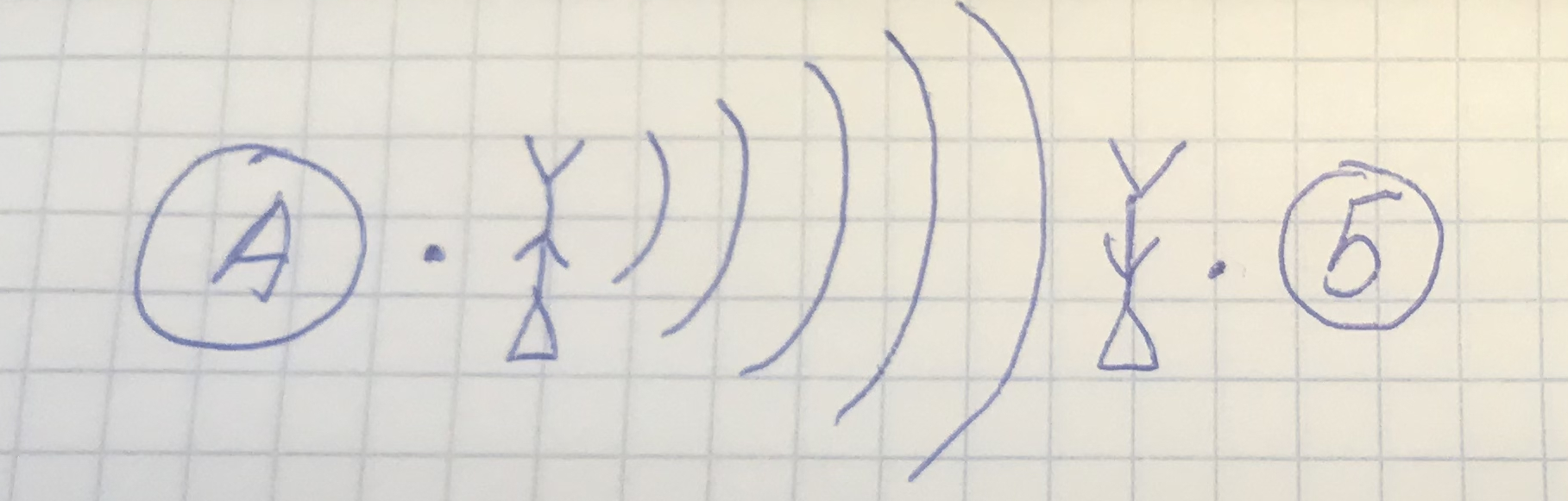

1) передача по воздуху.
+ точки А и В могут свободно передвигаться
+ отсутствие инфраструктуры - дёшево
- наличие шумов и помехов в силу окружающих условий. От шумов избавиться нельзя!
При этом имеет место быть формула:
- уровень сигнала распростаняется не только до т. В, но и в окружающее пространство, таким образом идёт потеря энергии
- низкая безопасность передачи информации(возможен перехват потока).

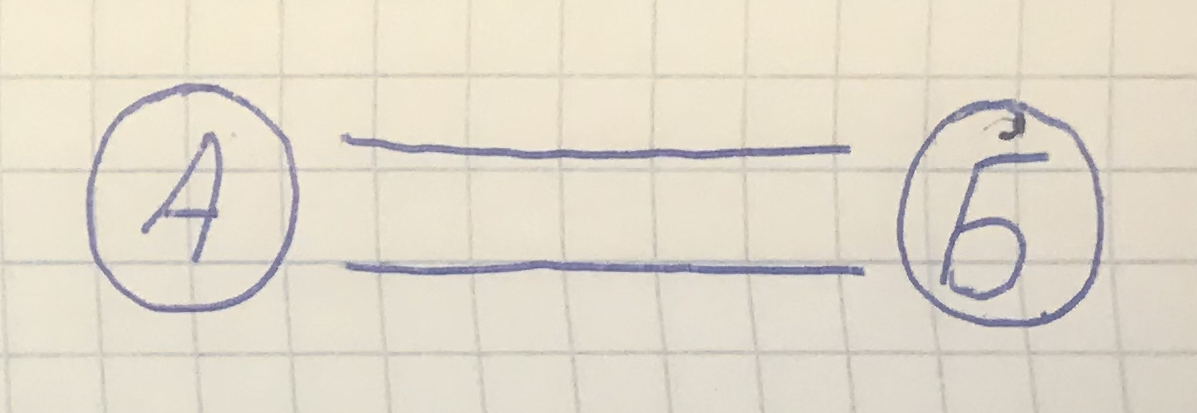

2) передача через диэлектрическую структуру - волновод.
т.е две рабочие станции соеденены кабелем, что позволяет ограничить область распространения волн.
+ вся энерия при таком способе передачи переносится от т. к т. В, но волноводы обладают потерями
+ низкие шумы и помехи, следовательно скорость передаче выше
+ высокая информационная безопасность
- дорого
- ограниченная мобильность
- способ подходит для передачи информации внутри технических систем (на небольшие расстояния)
Определение волновода. Виды волноводов.
Опр. Волновод — искусственный или естественный канал, способный поддерживать распространяющиеся вдоль него волны, поля которых сосредоточены внутри канала или в примыкающей к нему области.
Виды волноводов:
1) По наличию эффекта экранирования:
- Открытые (электромагнитное излучение не проникает за стенки волновода)
- Закрытые (электромагнитное излучение проникает за стенки волновода)
2) По тому, где находятся границы электромагнитного поля:
| нельзя узнать четкую границу: |
граница четкая: |
| металл (поле будет спадать быстро, но до ∞) |
металлическая труба |
| однопроводная линия |
коаксиальная линия |
| чисто диэлектрик |
|
| полосковые линии |
|
3)По природе происхождения:
- Искусственные (см. выше)
- Природные (например, литосферный волновод)
4)По зависимости свойств волновода от продольной координаты:
- Регулярные (волноводы, свойства которых не меняются или меняются периодически вдоль направления распространения волны)
- Нерегулярные
Задания для самостоятельной работы по схеме таксономии Блума.
| Знание и понимание |
- Перечислите плюсы и минусы передачи информации по воздуху и через диэлектрическую среду.
|
- Обсудите с одногруппниками риски, которые возможны при передаче информации по воздуху? Какими способами злоумышленники могут перехватить информацию?
|
| Интеллектуальные навыки |
- Опишите в общих чертах устройство коаксиальной линии.
|
- Сравните коаксиальную линию с другими видами волноводов
|
- Сформулируйте правило, по которому можно определить скорость передачи информации по воздуху?
|
- На основе свормулированного правила оцените эффективность передачи по воздуху и в диэлектрической среде.
|
