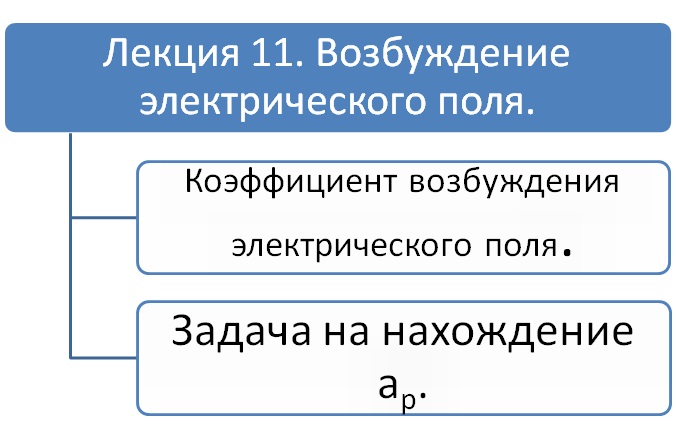

Лекция 11. Возбуждение электрического поля.

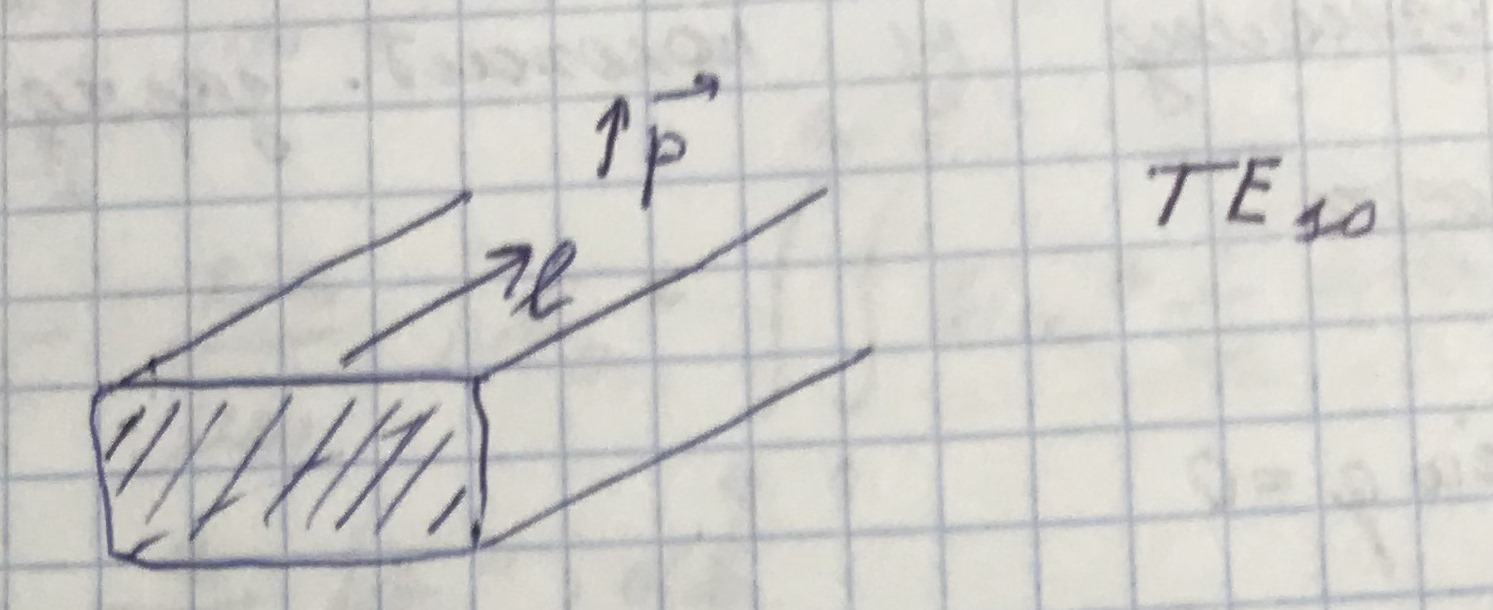

Коэффициент возбуждения моды ТЕ₁₀ = ?

Чтобы рассчитать интеграл, найдём компоненты полей, соответствующие модам р и -р. Воспользуемся уравнением Максвелла:

Уравнения, соответствующие моде -р находятся аналогично, h заменяем на -h.

Таким образом, получаем:

Вычислим векторные произведения соответствующих компонент полей, необходимых для рассчета интеграла: J_p,-p.

Запишем уравнение для вычисления импульса электрического диполя:

Применим к одному из положительных зарядов уравнение непрерывности.

Тогда получим выражение для коэффициента возбуждения а_р:

Тогда выражение для возбуждённого электрического поля запишется:

Решим эту эже задачу для моды ТЕ₁₀с тем отличием, что будем теперь выражать поперечные компоненты через продольные.

Знание и понимание	Расскажите, что вы помните из материала прошлой лекции (алгоритм нахождения возбужденного поля).
Знание и понимание	Вспомните самостоятельно, как рассчитать коэффициент возбуждения. В противном случае вернитесь к предыдущей лекции, чтобы освежить пройденный материал.
Интеллектуальные навыки	Используя выкладки, изложенные в предыдущей лекции, рассчитайте коэффициент возбуждение и значение возбужденного поля.
	В общих чертах объясните полученную зависимость поля от координаты х и координат источника.
	Проверить полученный результат для Е, если диполь находится в точке (a/2,b/2,L/2).
	Оценить изменения амплитуды поля в этом случае.
